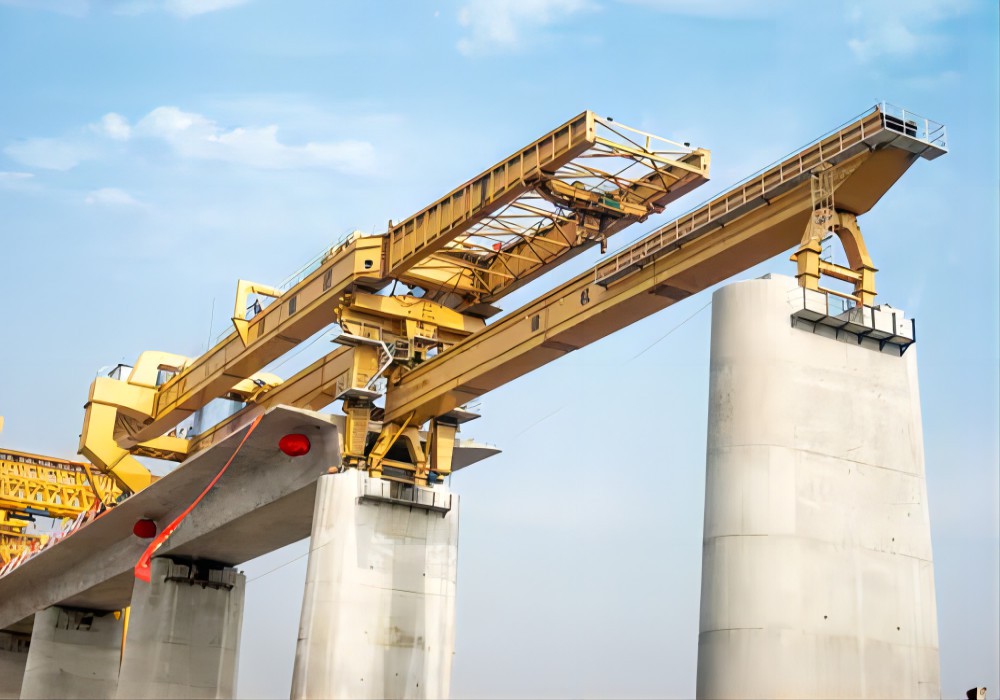

500-тонное мостовое пусковое оборудование

Мостовая установка грузоподъемностью 500-тон – это тяжелое-оборудование, используемое при строительстве больших мостов, в частности для запуска сборных или монолитных-на-сегментов мостов. Эти машины необходимы для проектов, связанных с мостами с длинными пролетами, виадуками или надземными автомагистралями, где традиционные краны или системы опалубки непрактичны.





Основные характеристики 500-тонной мостовой пусковой установки:
Высокая грузоподъемность – рассчитан на обработку сегментов массой до 500 тонн.

Самозапускающийся-механизм: перемещается вперед по настилу моста по мере строительства.

Модульная конструкция – регулируется под мосты разной ширины и пролета.

Гидравлические системы – для точного позиционирования тяжелых сегментов.

Операция,-контролируемая компьютером – обеспечивает точность размещения сегментов.

Системы безопасности – включают стабилизаторы, механизмы предотвращения-скольжения и защиту от перегрузки.





Мостовое пусковое оборудование грузоподъемностью 500 тонн. Технические характеристики
1. Общее описание
Назначение: Предназначен для спуска сборных или сборных сегментов моста (балок, пролетов и т.п.) массой до 500 тонн.

Применение: автомобильные/железнодорожные мосты, военные мосты, модульная конструкция мостов.

Тип: Самоходный-модульный или рельсовый-монтируемый в зависимости от конструкции.

2. Грузоподъемность
Максимальная спусковая способность: 500 тонн (включая сегмент моста + вес оборудования).

Длина пролета: регулируемая (обычно 30–60 м на запуск).

Подъемная система: Гидравлические домкраты или лебедки с синхронизированным управлением.

3. Структурные компоненты
Носовая часть/портал: телескопический или модульный для регулируемого радиуса действия.

Опорная рама/балки: высокопрочная-сталь (например, ASTM A572, класс 50).

Гидравлическая система:

Производительность насоса: давление больше или равно 500 бар.

Цилиндры: синхронизированный многоточечный-подъем.

Система путешествий:

Колеса/гусеницы: самоходные-с усиленными-подшипниками.

Рельсовая направляющая (если применимо): система точного выравнивания.

4. Мощность и контроль
Источник энергии: Дизельный двигатель (например, 300–400 кВт) или электродвигатель (для стационарных установок).

Система управления: на базе ПЛК-с возможностью удаленного управления.

Функции безопасности: датчики нагрузки, аварийные тормоза, противо-механизмы проскальзывания.

5. Мобильность и настройка
Транспортировка: Модульная конструкция для разборки/транспортировки грузовыми автомобилями.

Время сборки: Меньше или равно 48 часам (с поддержкой крана).

Скорость запуска: 5–10 м/час (регулируемая).

6. Условия окружающей среды и эксплуатации
Рабочая температура: от –20 до +50 градусов.

Устойчивость к ветру: стабильная до 15 м/с (в рабочем состоянии), 25 м/с (на стоянке).

Давление на грунт: Меньше или равно 150 кПа (с выносными опорами/матами).

7. Соответствие и стандарты
Нормы проектирования: EN 1993 (Еврокод 3), AASHTO или в зависимости от проекта-.

Безопасность: OSHA/ISO 13849 (машинная безопасность).





Мостоукладчик грузоподъемностью 500- — это тяжелое оборудование, используемое при строительстве мостов для подъема, транспортировки и установки крупных сегментов моста. Ниже приведены ключевые компоненты такой системы:

1. Основные структурные компоненты
Пусковой портал (основная рама) – основная стальная конструкция, охватывающая строительную площадку и поддерживающая пусковой механизм.

Передние и задние опоры — временные опоры, которые стабилизируют пусковую установку во время размещения сегмента.

Спусковой нос (дополнительно) — выдвижная передняя часть, которая помогает направлять сегменты моста в нужное положение.

2. Система подъема и перемещения
Гидравлические домкраты (грузоподъемностью 500-тонн) – домкраты большой грузоподъемности для подъема и позиционирования сегментов моста.

Лебедки и подъемники – электрические или гидравлические системы для горизонтального перемещения сегментов.

Тележка и механизм перемещения – позволяют перемещать подъемную систему вдоль портала.

3. Движение и двигательная система
Гидравлическая система толкания/тяги – перемещает пусковую установку вперед вдоль выравнивания моста.

Путевая или рельсовая система — обеспечивает направляемый путь движения пусковой установки.

Трелевочные балки/подушки – опорные поверхности для плавного скольжения во время спуска.

4. Гидравлические и силовые системы
Гидравлический силовой агрегат (HPU) – подает масло под давлением к домкратам и цилиндрам.

Панель управления (на базе ПЛК-или вручную). Управляет такими операциями, как подъем, запуск и выравнивание.

Электрогенераторы — обеспечивают питание двигателей, органов управления и освещения.

5. Системы выравнивания и позиционирования
Датчики геодезии и мониторинга — лазерные направляющие или GPS для точного размещения сегментов.

Регулируемые опоры – точная-точная настройка положения пусковой установки.

Выравнивающие домкраты – обеспечивают устойчивость на неровной местности.

6. Безопасность и вспомогательные компоненты
Противобуксовочные тормоза и стопорные штифты-предотвращают непреднамеренное движение.

Системы аварийной остановки – для немедленного отключения в случае неисправности.

Рабочие платформы и лестницы доступа – для доступа оператора во время сборки и обслуживания.

7. Компоненты для транспортировки и сборки.
Модульные секции – позволяют разбирать для транспортировки на новые площадки.

Точки крепления крана – для подъема и сборки пусковой установки.









Мостовая установка грузоподъемностью 500-тон — это тяжелое оборудование, используемое при строительстве мостов, особенно для запуска сборных железобетонных сегментов, балок или целых пролетов мостов. Вот его ключевые преимущества:

1. Высокая грузоподъемность
Выдерживает нагрузку до 500 тонн, что делает его пригодным для мостов с большими-пролетами, автодорожных виадуков и железнодорожных мостов.

Уменьшает потребность в нескольких кранах или опорных конструкциях, повышая эффективность.

2. Точность и контроль
Оснащен гидравлическими или компьютеризированными системами управления для точного позиционирования сегментов моста.

Обеспечивает плавное и безопасное размещение тяжелых компонентов.

3. Эффективность времени и затрат
Ускоряет строительство за счет запуска больших сегментов за одну операцию.

Снижает затраты на рабочую силу и оборудование по сравнению с традиционными методами, такими как подъем краном.

4. Адаптируемость к различным типам мостов.
Подходит для коробчатых балок, Т-балок, сегментных мостов и стальных ферм.

Регулируемые опоры и модульная конструкция позволяют использовать его в различных условиях местности (город, гора или над водой).

5. Повышенная безопасность
Минимизирует риски, связанные с ручным подъемом и сборкой.

Стабильные системы поддержки предотвращают несчастные случаи во время запуска.

6. Снижение воздействия на окружающую среду
Требуется меньше временных опор, что сводит к минимуму нарушение грунта.

Снижение шума и вибрации по сравнению с несколькими тяжелыми кранами.

7. Возможность запуска на большие- дистанции.
Возможность запуска сегментов моста на длинные пролеты (от 50 до 100 м) без промежуточных опор.

Идеально подходит для пересечения рек, долин или автомагистралей, не нарушая движение транспорта внизу.

8. Автоматизация и удаленное управление.
Некоторые модели оснащены автоматической синхронизацией для сбалансированного распределения нагрузки.

Удаленный мониторинг повышает эффективность и безопасность.

9. Долговечность и низкие эксплуатационные расходы.
Изготовлен из-высокопрочной стали и износостойких-компонентов, рассчитанных на длительное-использование.

Требует минимального времени простоя для обслуживания.

10. Универсальность методов строительства.
Поддерживается поэтапный запуск, сбалансированный консольный запуск и запуск с полным-размахом.

Может использоваться как для сборного, так и для монолитного-мосто-строительства мостов.

Заключение
Мостовая пусковая установка грузоподъемностью 500-тон — это высокоэффективное, безопасное и экономичное-решение для современного строительства мостов, особенно для крупномасштабных-инфраструктурных проектов. Его способность точно выдерживать большие нагрузки делает его незаменимым для инженеров, работающих на виадуках, эстакадах и мостах с длинными пролетами.





Мостовое пусковое оборудование грузоподъемностью 500-тон — это тяжелая-машина, используемая в основном при строительстве мостов, в частности для запуска сборных или монолитных-несъемных сегментов мостов. Ниже приведены его основные приложения и функции:

Приложения:
Запуск сборного сегмента — используется для подъема и позиционирования сборных бетонных сегментов балочных мостов, виадуков и вантовых-мостов.

Пролет-по-Span Construction – облегчает постепенный запуск пролетов моста через опоры.

Сбалансированная консольная конструкция – помогает симметрично разместить сегменты в конструкции консольного моста.

Подъем тяжестей в ограниченном пространстве — идеально подходит для городских условий или условий с ограниченным доступом, где краны имеют ограниченный доступ.

Железнодорожные и автомобильные мосты – обычно используются в крупных-инфраструктурных проектах.





Производство мостовой пусковой установки грузоподъемностью 500-тон — это сложный процесс, включающий проектирование, закупку материалов, изготовление, сборку, испытания и ввод в эксплуатацию. Ниже приведена структурированная процедура производства такого тяжелого мостового спускового оборудования:

1. Этап проектирования и проектирования
Анализ требований: Определите грузоподъемность (500 тонн), длину пролета, мобильность и адаптируемость к местности.

Структурное проектирование: моделирование САПР (AutoCAD, SolidWorks) ферм, стартовой носовой части, опорных рам и гидравлических систем.

Моделирование и проверка: анализ методом конечных элементов (FEA) для испытаний на нагрузку, прогиб и динамическую нагрузку.

Соответствие нормативным требованиям. Обеспечьте соблюдение стандартов (AASHTO, EN, ISO или спецификаций-конкретных клиентов).

2. Закупка материалов
Высокопрочная-сталь: ASTM A572, класс 50 или эквивалент для основных балок.

Гидравлические компоненты: Насосы, цилиндры (мощностью 500 тонн) и регулирующие клапаны.

Механические части: шестерни, подшипники, лебедки и тележки (самоходные-или рельсовые-монтируемые).

Электрические системы и системы управления: ПЛК, датчики и модули дистанционного управления.

3. Процесс изготовления
А. Структурное изготовление
Резка и формовка: плазменная/кислородная-резка стальных листов с ЧПУ.

Сварка: Сварка балок под флюсом (SAW); сертифицированные сварщики (стандарты AWS/EN).

Механическая обработка: сверление и фрезерование для точного совмещения болтовых-отверстий.

B. Гидравлическая и механическая сборка
Сборка гидравлического контура: интеграция насосов, шлангов и цилиндров.

Тележка и тяговая система: установка колес, двигателей и тормозных систем.

C. Электрические системы и системы управления
Проводка и датчики: тензодатчики, датчики положения и устройства аварийной остановки.

Панель управления: программирование ПЛК для синхронного запуска.

4. Сборка и интеграция
Подсборка-: Соедините балки, носовую часть и опорные рамы.

Полная интеграция: установка гидравлических систем, тележек и шкафов управления.

Проверка центровки: Лазерная регулировка параллельности гусеницы/колес.

5. Тестирование и контроль качества
Нагрузочное тестирование: примените 110% расчетной нагрузки (550 тонн) в контролируемой среде.

Функциональные испытания: проверьте гидравлическое выдвижение/втягивание, движение тележки и устойчивость.

Проверки безопасности: аварийная остановка, защита от перегрузки и отказобезопасность-.

6. Покраска и защита от коррозии
Подготовка поверхности: пескоструйная обработка (стандарт SA 2,5).

Покрытие: эпоксидная грунтовка + полиуретановое покрытие для устойчивости к атмосферным воздействиям.

7. Разборка и упаковка
Модульная разбивка: Разборка на транспортабельные секции (макс.. 40футовые контейнеры).

Защита: анти-коррозионная пленка для морских и автомобильных перевозок.

8.-Установка и ввод в эксплуатацию на месте
Сборка: Руководствуйтесь инструкциями по сборке.

Полевые испытания: Пробный запуск с возрастающими нагрузками (50% → 100% → 110%).

Обучение операторов: практические занятия-по развертыванию и обслуживанию.

9. Документация и передача
Как-Встроенные чертежи: обновленные модели САПР.

Руководства: руководства по эксплуатации, техническому обслуживанию и устранению неполадок.

Сертификаты: отчеты об испытаниях материалов (MTR), проверки сварных швов и протоколы испытаний под нагрузкой.





Компания установила интеллектуальную платформу управления оборудованием, а также установила 310 комплектов (комплектов) погрузочно-разгрузочных и сварочных роботов. После выполнения плана будет более 500 комплектов (комплектов), а степень объединения оборудования в сеть достигнет 95% . 32 сварочных линий введено в эксплуатацию, планируется установить 50, а уровень автоматизации всей линейки продуктов достиг 85%.
