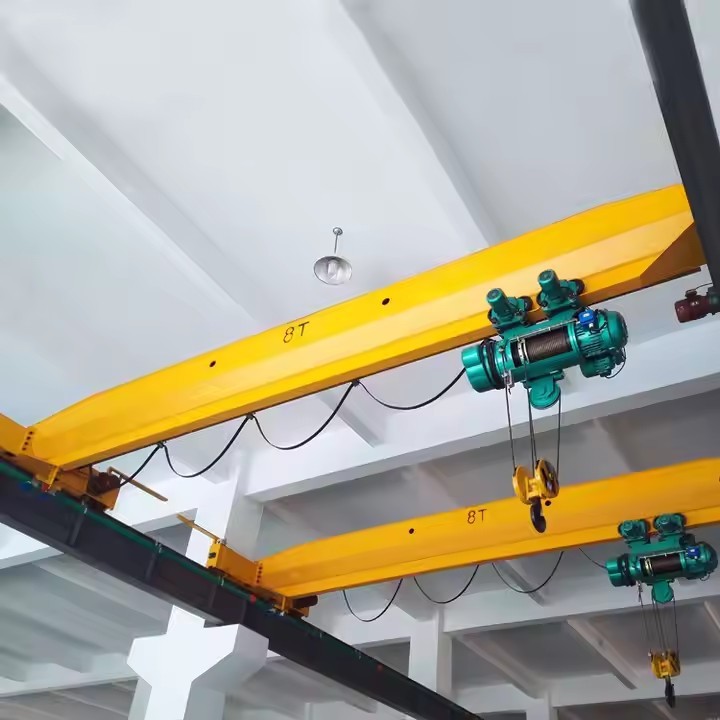

Электрический мостовой кран типа Lda

ПРИМЕР ЛИСТА ТЕХНИЧЕСКИХ ДАННЫХ

Модель: ЛДА-10т/16,5м А3

Емкость: 10 метрических тонн

Охватывать: 16,5 метров

Высота подъема: 12 метров (стандарт)

Скорость подъема: 8 м/мин (одна скорость)

Скорость передвижения крана: 30 м/мин

Скорость перемещения подъемника: 20 м/мин

Трудовые обязанности: A3 (легкий режим, ~60 пусков/час)

Контроль: Подвесная кнопка-, 6 кнопок.

Мощность двигателя: Подъемник 13 кВт, Ход крана 2x1,5 кВт, Ход подъемника 0,8 кВт

Источник питания: 380 В, 3 фазы, 50 Гц

Температура окружающей среды: от -10 градусов до +40 градусов

Относительная влажность: Меньше или равно 85 %.

АнЭлектрический мостовой кран типа LDAсостоит из нескольких ключевых компонентов, которые работают вместе, обеспечивая бесперебойную и эффективную работу крана. Ниже приведена разбивка основных компонентов:

1. Мост (Главная балка)

Функция: мост — это основная горизонтальная конструкция, охватывающая всю ширину рабочей области. Он позволяет крану перемещаться по определенной площади и поддерживает другие компоненты, такие как тележка и подъемник.

Структура: Обычно изготавливается из стальных балок и рассчитан на нагрузку подъемника, тележки и поднимаемых материалов.

Типы: В кране LDA мост обычно представляет собойоднобалочныйКонструкция означает, что по всей длине крана имеется одна главная балка. Это делает его более экономичным-для легких и средних нагрузок.

2. Тележка (передвижной механизм)

Функция: Тележка движется горизонтально по мосту, неся подъемник и груз. Это обеспечивает точное перемещение материалов от одного конца крана к другому.

Структура: Обычно он движется по рельсам, установленным на мосту, и приводится в движение электродвигателем. Троллейбус движется по пролету моста.

Мотор: Двигатель тележки контролирует скорость и направление движения тележки.

3. Подъемник (подъемный механизм)

Функция: Подъемник – это механизм, который фактически поднимает и опускает груз. Он состоит из барабана, веревок или цепей и крюка.

Типы: Это может бытьцепная таль(для более легких грузов) иликанатный подъемник(для более тяжелых грузов).

Движение: Подъемник перемещается вертикально вдоль моста с помощью подъемной тележки. Он поднимает груз, наматывая или разматывая веревку или цепь.

4. Концевые каретки (концевые балки)

Функция: Это несущие конструкции на обоих концах кранового моста. Они позволяют крану передвигаться по рельсам или путям, закрепленным на конструкции здания.

Структура: Каждая концевая тележка оснащена колесами, которые перемещаются по подкрановому пути. Колеса приводятся в движение электродвигателями.

Движение: Концевые каретки позволяют крану перемещаться по длине здания или рабочего пространства.

5. Электродвигатели

Функция: Двигатели отвечают за движение различных компонентов крана, включая подъемник, тележку и мост.

Контроль: Эти двигатели обычно управляются системой управления, которая позволяет регулировать скорость и точно контролировать движения крана.

Типы: Это могут быть двигатели постоянного тока (постоянного тока) или двигатели переменного тока (переменного тока) в зависимости от конструкции и требований к мощности крана.



6. Система управления

Функция: Система управления является основой работы крана, позволяя оператору управлять движением крана и подъемника.

Типы управления: Им можно управлять вручную с помощьюподвесной контроллер, который представляет собой проводной или беспроводной пульт дистанционного управления, или с помощьютаксинаходится на кране. В некоторых системах автоматизированное управление также может быть реализовано для более сложных операций.

Функции безопасности: Система управления обычно включает в себя такие функции, как кнопки аварийной остановки, защиту от перегрузки и концевые выключатели для обеспечения безопасной работы.

7. Путевая или железнодорожная система

Функция: Путевая или рельсовая система — это место, где кран перемещается горизонтально по рабочему пространству. Он устанавливается на потолке здания или на возвышении.

Компоненты: Система направляющих состоит из стальных рельсов или двутавровых балок, которые направляют концевые каретки и обеспечивают плавный путь движения крана.

Установка: Эту систему необходимо точно выровнять, чтобы кран работал плавно, без перекосов и проблем с трением.



8. Крюк или захват (подъемное приспособление)

Функция: Крюк или грейфер — это часть подъемника, которая непосредственно соединяется с поднимаемым грузом. Это может быть простой крюк или более сложный грейфер для подъема материалов, которые необходимо транспортировать навалом, например металлолома или сыпучих материалов.

Структура: крюк обычно изготавливается из высокопрочной-стали и предназначен для безопасной транспортировки тяжелых грузов.

.

9. Тормоза и сцепления

Функция: Тормоза используются для управления движением крана и обеспечения его остановки и безопасного удержания груза при необходимости. Муфты используются для включения или отключения различных частей системы крана, таких как двигатель подъемного механизма или двигатель тележки.

Расположение: Обычно они находятся на тележке или подъемнике, а также на главном мосту или концевой тележке, в зависимости от конструкции крана.

10. Устройства безопасности

Защита от перегрузки: Это устройство не позволяет крану поднимать грузы, превышающие его номинальную грузоподъемность, защищая как кран, так и оператора.

Концевые выключатели: эти переключатели расположены в крайних точках хода крана, чтобы предотвратить выход-за пределы заданного диапазона.

Аварийная остановка: Кнопка аварийной остановки необходима для быстрой остановки движения крана в случае возникновения чрезвычайной ситуации.

11. Электрическая система

Функция: Электрическая система обеспечивает питание двигателей крана, систем управления и других электрических компонентов.

Компоненты: В комплект входят провода, разъемы, трансформаторы и блоки питания, предназначенные для обеспечения стабильного питания крана.

12. Структурные компоненты

Функция: Сюда входят рама, опорные балки и раскосы, которые обеспечивают структурную целостность крана и поддерживают его грузоподъемность.

Материалы: обычно изготавливаются из высокопрочной-стали, способной выдерживать вес крана и перемещаемых материалов.

Эскиз



Основная техническая



Преимущества электрического мостового крана типа LDA

АнЭлектрический мостовой кран типа LDAявляется популярным выбором в различных отраслях промышленности благодаря своим многочисленным преимуществам. Вот некоторые из основных преимуществ:

1. Энергоэффективность

Электроэнергия: поскольку кран LDA имеет электрический-привод, он более энергоэффективен-по сравнению со старыми кранами, которые могут использовать гидравлические или пневматические системы. Электродвигатели обеспечивают плавную, контролируемую и экономичную-работу.

Меньше обслуживания: Электродвигатели обычно требуют меньшего обслуживания, чем двигатели других типов (например, дизельные или гидравлические), что снижает общие эксплуатационные расходы.

2. Экономичность-Эффективность

Более низкая первоначальная стоимость: Краны LDA, представляющие собой однобалочные системы, обычно дешевле двухбалочных-кранов. Это делает их идеальными для предприятий, которым необходимы эффективные подъемные решения, но которые работают в рамках бюджетных ограничений.

Снижение эксплуатационных расходов: Краны LDA, как правило, имеют более низкие долгосрочные-эксплуатационные затраты, поскольку имеют минимальное количество движущихся частей и электродвигатели, не требующие тщательного обслуживания.

3. Компактный дизайн

Экономия места-: Однобалочная конструкция крана LDA позволяет ему работать при компактной компоновке. Для него требуется меньшая высота по высоте по сравнению с двух-балочными кранами, что делает его пригодным для объектов с ограниченным вертикальным пространством.

Меньше инфраструктуры: Поскольку для крана требуется только одна балка, его можно установить в небольших или существующих помещениях без необходимости значительных структурных изменений в здании.

4. Точный контроль и высокая эффективность

Плавная работа: Электрические краны обеспечивают точный контроль скорости и перемещения груза, что крайне важно в чувствительных условиях. Возможность точной регулировки гарантирует, что предметы будут подняты и размещены именно там, где они необходимы.

Быстрый и эффективный подъем: Электрический подъемник и моторизованные перемещения делают кран LDA отличным решением для быстро меняющихся условий-, где экономия времени имеет решающее значение.

5. Функции безопасности

Защита от перегрузки: Многие краны LDA оснащены ограничителями перегрузки, чтобы гарантировать, что кран не поднимает больший вес, чем он рассчитан, что предотвращает повреждения и несчастные случаи.

Передовые системы управления: Краны LDA оснащены современными системами управления, включающими функции аварийной остановки, концевые выключатели и устройства предотвращения-столкновений, обеспечивающие безопасную работу рабочих и самого крана.

Плавный старт/стоп: Электрическая система обеспечивает плавный пуск и остановку, снижая риск внезапных рывков или несчастных случаев.

6. Низкий уровень шума и вибрации

Более тихая работа: Электрические краны производят меньше шума по сравнению с более старыми механическими или гидравлическими кранами, что может помочь снизить шумовое загрязнение рабочей среды.

Снижение вибрации: Электродвигатели, как правило, создают меньшую вибрацию, повышая комфорт и безопасность работников, а также защищая чувствительное оборудование или материалы от повреждений.

7. Прочность и долговечность

Сильная структура: Краны LDA рассчитаны на длительный срок службы. Материалы, использованные в конструкции (обычно высокопрочная-сталь), гарантируют, что кран сможет выдерживать тяжелые нагрузки в течение длительного периода времени.

Низкий износ: Благодаря меньшему количеству движущихся частей по сравнению с другими крановыми системами краны LDA меньше изнашиваются, что приводит к более длительному сроку службы.

8. Простота в эксплуатации

Оператор-Дружелюбен к оператору: краном можно управлять с помощью простого пульта управления или беспроводного пульта дистанционного управления, что позволяет работникам легко выполнять задачи по подъему и позиционированию.

Обучение: Простота эксплуатации означает, что время обучения операторов обычно короче по сравнению с более сложными системами.



Применение электрического мостового крана типа LDA

Электрические мостовые краны типа LDA предназначены для легких и средних-режимов эксплуатации. Сочетание эффективности, экономичности-и универсальности делает их идеальными для широкого спектра отраслей и задач. Вот некоторые из наиболее распространенных приложений:

1. Производственные и производственные линии

Погрузочно-разгрузочные работы: На фабриках и сборочных предприятиях краны LDA часто используются для перемещения сырья, деталей или полуфабрикатов-между рабочими станциями производственной линии.

Помощь в сборке: эти краны можно использовать для подъема компонентов и точного их позиционирования на сборочных линиях, что повышает скорость производства и сокращает ручной труд.

Загрузка машины: Кран можно использовать для подъема тяжелого оборудования и установки его на машины или рабочие станции.

2. Склады и распределительные центры

Хранение и поиск: Краны LDA обычно используются на складах для подъема и перемещения товаров из одного места в другое. Они могут забирать товары с высоких полок или загружать их в грузовики, улучшая вместимость и организацию склада.

Инвентаризация: Краны используются для организации оптовых запасов, штабелирования тяжелых предметов или транспортировки товаров по складскому полу.

3. Строительные площадки

Погрузочно-разгрузочные работы: На строительных площадках краны LDA можно использовать для перемещения строительных материалов, таких как балки, кирпичи, трубы и другие тяжелые материалы. Они помогают транспортировать предметы из хранилища в рабочую зону, повышая эффективность и сокращая ручной труд.

Подъем тяжелых инструментов и оборудования: Помимо сырья, кран может поднимать тяжелые инструменты, генераторы или другое строительное оборудование.

4. Верфи и порты

Погрузка и разгрузка груза: краны LDA используются в портах для подъема транспортных контейнеров, перемещения грузов между судами и грузовиками или погрузки/разгрузки таких материалов, как уголь или железная руда.

Обращение с тяжелой техникой: Эти краны также используются для перемещения тяжелой техники или другого крупного оборудования на промышленных и верфях.

5. Сталелитейные заводы и литейные заводы

Погрузочно-разгрузочные работы: На сталелитейных заводах краны LDA могут перемещать тяжелые стальные листы, балки и рулоны с производственной линии на склады или между различными процессами.

Транспортировка расплавленного металла: хотя обычно используются более тяжелые-краны, более легкие версии также могут помочь в транспортировке материалов между зонами с высокими-температурами.

6. Автомобильная и машиностроительная промышленность

Часть движения: Краны LDA часто используются на автомобильных заводах для перемещения компонентов транспортных средств, таких как двигатели, трансмиссии или кузова тяжелых автомобилей, по производственной линии.

Поддержка сборки: Краны предназначены для сборки крупных компонентов, таких как шасси, панели кузова или блоки двигателей.

7. Электростанции и энергетические объекты

Обращение с оборудованием: Электростанции используют краны LDA для перемещения компонентов турбин, тяжелых труб или топливных материалов, что делает эти краны незаменимыми для эксплуатации и технического обслуживания электростанций.

Регулярное техническое обслуживание: Эти краны также можно использовать во время планового технического обслуживания для перемещения тяжелых деталей или оборудования для ремонта.

8. Аэрокосмическая промышленность

Обращение с компонентами самолета: Краны LDA используются в авиационно-космическом производстве и сборке для подъема и перемещения компонентов самолетов, таких как двигатели или секции крыла, на сборочных предприятиях.

Прецизионное управление: точный контроль делает их идеальными для работы с деликатными деталями, требующими аккуратного размещения.



производственный процессизЭлектрический мостовой кран типа LDAвключает в себя несколько важных этапов: от первоначального проектирования и закупки материалов до сборки и контроля качества. Этот процесс гарантирует, что кран безопасен, эффективен и способен работать должным образом в промышленных условиях. Ниже приведено подробное описание типичного производственного процесса электрических мостовых кранов типа LDA:

1. Проектирование и проектирование

Концептуальный дизайн: Производственный процесс начинается с проектирования крана LDA. Инженеры и проектировщики создают подробные чертежи и чертежи с учетом грузоподъемности, пролета, высоты, окружающей среды и стандартов безопасности. Конструкция крана оптимизирована с точки зрения эффективности и экономической-эффективности.

Структурные расчеты: Выполняются детальные расчеты, чтобы гарантировать, что конструкция крана сможет выдерживать желаемые нагрузки. Сюда входят расчеты моста, подъемника, тележки и концевой тележки. Учитываются стресс-тесты, ветровая нагрузка и факторы безопасности.

3D-моделирование: инженеры создают 3D-модели с помощью программного обеспечения САПР (компьютерное-автоматизированное проектирование) для визуализации компонентов и сборки крана. Это позволяет вносить коррективы до начала физического производства.

Выбор материала: Материалы выбираются с учетом требований крана. Для мостов, подъемников и тележек обычно выбирают сталь с высокой прочностью на разрыв. Компоненты системы управления, такие как двигатели и переключатели, выбираются в соответствии с эксплуатационными потребностями.

2. Закупка материалов

Сырье: Основные материалы, используемые при изготовлении крана LDA, включают:

Стальные пластины и балки: Используется для мостовых балок и несущего каркаса.

Стальной трос или цепи: Для подъемного механизма для подъема грузов.

Двигатели и электрические компоненты: Для тележки, подъемника и системы управления.

Панели управления: Для управления краном, включая концевые выключатели, аварийные остановки и другие устройства безопасности.

Другие компоненты: Например, колеса для концевых кареток, крюк, электрические кабели и рельсовые пути для перемещения.

Контроль качества: Материалы проходят тщательную проверку качества на предмет соответствия требуемым спецификациям. Стальные пластины, балки и другие элементы конструкции проверяются на прочность и долговечность, а электрические детали проверяются на совместимость и производительность.

3. Изготовление компонентов крана.

Строительство мостов:

Резка и обработка стали: Стальные балки разрезаются на заданную длину и форму с помощью специального оборудования, такого как плазменные резаки и гибочные станки.

Сварка: Балки и рамы сварены вместе, образуя основную конструкцию моста. Сварные швы тщательно проверяются на предмет прочности и целостности.

Обработка поверхности: После сварки стальные компоненты часто обрабатываются анти-коррозионными покрытиями, например порошковым покрытием или цинкованием, чтобы защитить кран от факторов окружающей среды, таких как ржавчина.

Сборка подъемника и тележки:

Строительство подъемников: Конструкция подъемного механизма состоит из барабана, троса или цепи, электродвигателя и крюка. Веревку или цепь наматывают на барабан и монтируют двигатель тали.

Строительство троллейбусов: Тележка в сборе, в состав которой входят мотор-колеса, рама и соединительный механизм для перемещения подъемника по мосту. Тележка предназначена для плавного перемещения по рельсам мостового крана.

Изготовление концевой каретки: изготавливаются концевые тележки (или концевые балки), на которых установлены колеса и оси для обеспечения движения по пути. Эти компоненты сварены вместе и выровнены для обеспечения точности.

Установка электродвигателя:

Монтаж двигателя: Двигатели подъемника, тележки и моста установлены на соответствующих рамах. Эти двигатели связаны с системами передач, которые обеспечивают необходимую мощность для движения.

Электропроводка: Проведена электропроводка для всех двигателей, переключателей и систем управления. Сюда входят силовые кабели для движения крана, а также проводка управления безопасностью.

4. Сборка и интеграция

Мост и концевая каретка в сборе: Мост и концевые каретки соединены вместе. Сборочная бригада тщательно выравнивает детали, чтобы обеспечить плавное движение по рельсам. После выравнивания их закрепляют болтами или приваривают на место.

Установка подъемника и тележки: Подъемник крепится к тележке, которая затем монтируется на мост крана. Тележку необходимо расположить правильно, чтобы она могла передвигаться по всей длине моста при подъеме и опускании грузов.

Настройка пути и железной дороги: Кран монтируется на рельсах или путевой системе, что позволяет перемещать концевые каретки. Для обеспечения бесперебойной работы эти направляющие должны быть ровными и точно установленными.

5. Установка системы управления

Настройка электрической системы: Установлена ​​система управления, включающая в себя панель управления, переключатели, контроллеры двигателей и системы аварийной остановки. Эти компоненты позволяют оператору управлять движениями крана, такими как подъем, опускание и горизонтальное перемещение.

Подключение и тестирование: Электропроводка крана подключена к источникам питания, двигателям и системам безопасности. Для обеспечения правильной работы системы управления проводятся электрические испытания, включая проверку аварийной остановки, концевых выключателей и защиты от перегрузки.

Система дистанционного управления (опция): Для кранов, использующих беспроводное или подвесное управление, система устанавливается и тестируется. Это может включать подключение к системе передатчика/приемника для беспроводной работы.

6. Тестирование и обеспечение качества

Нагрузочное тестирование: критический этап производственного процесса. Кран подвергается воздействиюнагрузочный тестгде он нагружается до номинальной мощности и проверяется на работоспособность. Это гарантирует, что кран сможет безопасно поднимать и переносить максимальную нагрузку без разрушения конструкции.

Функциональное тестирование: Движение крана по рельсам, подъемный механизм, работа двигателя и система управления тщательно проверяются. Кран перемещают во всех направлениях-вверх, вниз, влево, вправо-, чтобы убедиться, что все функции работают плавно и безопасно.

Тестирование функций безопасности: Все системы безопасности, включая ограничители перегрузки, кнопки аварийной остановки и устройства для предотвращения-столкновений, проходят проверку на правильность реагирования в случае неисправности.

Инспекция и сертификация: Кран проверяется на соответствие международным и местным стандартам безопасности (например, стандартам ISO или ASME). После прохождения кран сертифицирован для использования.

7. Упаковка и доставка

Разборка для доставки: Для транспортировки кран может быть разобран на основные узлы (мост, тележка, подъемник, системы управления и т. д.). Это делает доставку проще и безопаснее.

Упаковка: Компоненты тщательно упакованы и защищены при транспортировке. Особое внимание уделяется тому, чтобы избежать повреждения чувствительных электрических или механических частей во время транспортировки.

Перевозки: Кран отправляется заказчику или на строительную площадку, где он будет повторно собран и установлен.

8. Установка и окончательная проверка.

Подготовка места: Место установки подготовлено, включая установку рельсовых систем или выполнение других конструктивных требований. Если кран является частью нового здания, монтаж происходит после того, как конструкция будет готова.

Сборка: Кран собирается на месте с окончательными проверками и регулировками, чтобы убедиться, что все компоненты выровнены и работают.

Финальное тестирование: После установки проводится заключительный раунд функциональных и нагрузочных испытаний, чтобы убедиться в правильной работе крана в предполагаемой среде.

9. Обучение и передача операторов

Обучение операторов: Оператор(ы) крана проходят обучение тому, как пользоваться органами управления, выполнять проверки безопасности и эффективно управлять краном.

Документация: Заказчику предоставляются руководства и документация, описывающая работу крана, график технического обслуживания и правила техники безопасности.

Сдавать: После того, как кран полностью протестирован и введен в эксплуатацию, он официально передается в эксплуатацию заказчику.

Вид мастерской:

Компания установила интеллектуальную платформу управления оборудованием, а также установила 310 комплектов (комплектов) погрузочно-разгрузочных и сварочных роботов. После выполнения плана будет более 500 комплектов (комплектов), а степень объединения оборудования в сеть достигнет 95% . 32 сварочных линий введено в эксплуатацию, планируется установить 50, а уровень автоматизации всей линейки продуктов достиг 85%.
