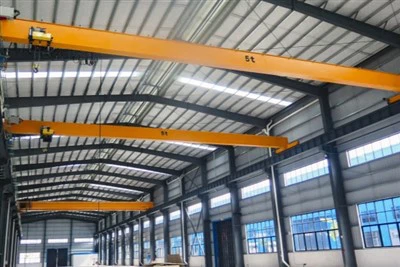

Однобалочный передвижной кран типа Ld

Однобалочный передвижной кран типа LDсостоит из нескольких ключевых компонентов, которые работают вместе, чтобы эффективно поднимать, перемещать и опускать грузы. Вот обзоросновные компонентыэтого типа крана:

1. Балка (Главная балка):

Описание: Балка — это горизонтальная балка, образующая основную конструкцию крана. Обычно он состоит изстальдля прочности и долговечности.

Функция: поддерживает подъемник и соединяет концевые тележки. Он обеспечивает основную основу для подъема груза.

2. Концевые тележки (Концевые вагоны):

Описание: Концевые тележки (также известные как концевые каретки) установлены на обоих концах балки. Они оснащены колесами или роликами.

Функция: Концевые тележки позволяют крану передвигаться по путям или рельсам. Они приводятся в движение двигателями, которые перемещают весь кран по взлетно-посадочной полосе.

3. Подъемник (подъемный механизм):

Описание: Подъемник – это компонент, отвечающий за подъем и опускание груза. Обычно он включает в себя барабан или цепь, которые перемещаются вертикально и приводятся в действие электродвигателем.

Компоненты подъемника:

Подъемный двигатель: Обеспечивает мощность для подъема и опускания.

Катушка или барабан: удерживает веревку или трос, который поднимает и опускает груз.

Тележка: перемещается вдоль балки, перенося подъемник по всей длине крана.

Функция: Подъемник отвечает за подъем груза вверх и вниз и горизонтальное перемещение груза вдоль балки.

4. Тележка:

Описание: Тележка установлена ​​на балке и удерживает подъемник. Он движется горизонтально вдоль балки.

Функция: Тележка позволяет подъемнику перемещаться по всей длине крана для подъема, перемещения и размещения груза в рабочей зоне.

5. Взлетно-посадочная полоса (Рельсы):

Описание: Взлетно-посадочная полоса состоит из рельсов или дорожек, которые установлены на потолке или полу. Это путь, по которому едут конечные грузовики.

Функция: Взлетно-посадочная полоса обеспечивает перемещение всего крана по заданной территории, позволяя ему преодолевать большие горизонтальные расстояния.

6. Кабина крановщика или панель управления:

Описание: Кабина оператора или панель управления — это место, где оператор крана управляет движением крана. В некоторых конструкциях оператор может сидеть внутри кабины, а в других панель управления находится снаружи.

Функция: Оператор использует органы управления для перемещения крана, подъема и опускания подъемника, а также выполнения необходимых операций по подъему и позиционированию груза.

7. Электродвигатель:

Описание: Электродвигатель приводит в движение подъемник, тележку и концевые тележки. Он соединен с различными частями крана для обеспечения движения.

Функция: Двигатель обеспечивает механическую энергию, необходимую для перемещения крана и выполнения подъемных операций. Он приводит в движение концевые тележки и тележку, а также подъемник.

8. Мост:

Описание: Под мостом понимается вся конструкция крана, пересекающая взлетно-посадочную полосу. Он включает в себя балку и концевые тележки.

Функция: Мост поддерживает тележку и подъемник, позволяя им перемещаться по всему пролету рабочей зоны крана.

9. Концевые выключатели:

Описание: Концевые выключатели — это предохранительные устройства, установленные на кране для предотвращения чрезмерного-перемещения тележки или подъемника.

Функция: Эти переключатели гарантируют, что кран не выйдет за пределы своего хода. Они помогают предотвратить механические повреждения или несчастные случаи, останавливая кран, если он достигает конца своего пути.

10. Система управления (электрическая панель управления):

Описание: Система управления включает электропроводку, переключатели и панели, которые позволяют крановщику управлять движением крана. Обычно он интегрирован впрограммируемый логический контроллер (ПЛК)для удобства использования.

Функция: Система управления позволяет оператору контролировать скорость, направление и движение крана. Он включает в себя такие функции, как запуск, остановка, подъем и управление движением тележки.

11. Тормоза:

Описание: Кран оборудован тормозами для остановки тележки, подъемника или концевых тележек.

Функция: Тормоза необходимы для управления движением крана и обеспечения его удержания на месте, когда это необходимо. Тормоза используются как для остановки крана, так и для удержания груза на месте.

.

12. Крючки или подъемные приспособления:

Описание: Крюк — это последний компонент, используемый для фактического соединения крана с грузом. В зависимости от типа поднимаемого груза также можно использовать подъемные приспособления, такие как стропы или зажимы.

Функция: Крюк или подъемное приспособление используются для надежного удержания груза во время его подъема или перемещения.

13. Буфер (Амортизатор):

Описание: Буферы – это-амортизирующие компоненты, расположенные на концах пути движения крана.

Функция: Они предотвращают внезапные толчки и удары, когда конечные тележки достигают конца своего пути, обеспечивая более плавную работу и снижая износ.

Краткое описание основных компонентов однобалочного крана:

Балка (Главная балка)

Конечные грузовики

Подъемник (подъемный механизм)

Тележка

Взлетно-посадочная полоса (Рельсы)

Система управления (кабина оператора или панель управления)

Электродвигатель

Мост (рама крана)

Концевые выключатели

Тормоза

Крючки или подъемные приспособления

Буфер (Амортизатор)

Эти компоненты работают вместе, чтобы сделатьОднобалочный передвижной кран типа LDэффективный и надежный инструмент для подъема и перемещения грузов в промышленных условиях. Дайте мне знать, если вам нужна более подробная информация о том, как работают какие-либо из этих деталей или как их обслуживать!

Эскиз

Основная техническая

Преимущества однобалочного передвижного крана типа LD:

1. Экономичность-Эффективность:

Более низкая первоначальная стоимость: По сравнению с двухбалочными кранами однобалочная конструкция проще и доступнее в изготовлении и установке. Это делает его идеальным вариантом для предприятий с ограниченным бюджетом или тех, кому нужны базовые функции подъема.

Снижение затрат на техническое обслуживание: Благодаря меньшему количеству компонентов затраты на техническое обслуживание и ремонт однобалочного крана, как правило, ниже.

2. Компактный дизайн:

Однобалочная конструкция занимает меньше места, чем двухбалочный кран, что полезно для помещений с ограниченным пространством.

Его легкая конструкция также облегчает установку в небольших или более ограниченных помещениях, таких как мастерские или небольшие склады.

3. Эффективен для подъема легких и средних нагрузок.:

Краны типа LD идеально подходят дляподъем легких и средних-грузов, обычно обрабатывая грузы изот 1 до 20 тонн. Это делает их пригодными для большинства общих подъемных задач в этом диапазоне веса.

4. Простота эксплуатации:

-Удобное управление: этими кранами относительно легко управлять с помощью базовых органов управления, что означает меньше времени на обучение операторов кранов.

Простая конструкция позволяет легко управлять функциями подъема и перемещения.

5. Быстрая установка:

Благодаря более простой конструкции время монтажа короче по сравнению с более сложными крановыми системами. Это может быть особенно важно для отраслей, которым необходимы быстрые сроки выполнения работ.

6.Высокие стандарты безопасности:

Несмотря на более простую конструкцию, краны LD по-прежнему оснащены необходимыми функциями безопасности, такими какконцевые выключатели, тормоза, ибуферы. Они обеспечивают безопасную эксплуатацию и предотвращают несчастные случаи.

Низкая-скорость большинства кранов LD также способствует более безопасному передвижению.

7. Низкое энергопотребление:

Благодаря более легкой конструкции и менее сложным подвижным частям краны LD потребляют меньше энергии по сравнению с двухбалочными кранами, что делает их более энергоэффективными-.

8. Гибкость в приложениях:

Краны LDуниверсальныйи может использоваться в различных отраслях промышленности с разными потребностями, предлагая надежное подъемное решение для широкого круга задач.

Применение однобалочного мостового крана типа LD:

1.Производственные и промышленные предприятия:

Сборочные линии: Краны LD часто используются для перемещения материалов и изделий по сборочным линиям, где достаточна умеренная грузоподъемность.

Обработка техники: Для перемещения деталей машин и оборудования на производственном объекте.

2.Склады:

На складах, гдетовары лёгкого и среднего весанеобходимо переместить, краны LD обычно используются для подъема поддонов, контейнеров или грузов из одной зоны в другую.

3.Техническое обслуживание и ремонтные работы.:

Эти краны идеально подходят дляоперации по техническому обслуживаниюнапример, подъем и перемещение деталей тяжелой техники для ремонта или замены.

4.Строительные площадки:

Легкие строительные материалы: На строительных площадках, требующих средней грузоподъемности, краны LD могут перегружать такие материалы, как стальные балки, бетонные блоки и другие компоненты среднего-веса.

Они часто используются всеминарына строительных площадках для сборки или подготовки компонентов для более крупных конструкций.

5. Сталелитейные заводы:

Впроизводство стали, краны LD используются для погрузочно-разгрузочных работметаллический лом, стальные пластиныи другие материалы, не слишком тяжелые для грузоподъемности крана.

6. Доставка и порты:

В портах и ​​доках эти краны могут передвигаться.контейнерыилилегкий грузпо всей зоне погрузки и разгрузки, часто используется для небольших судов.

7. Бумажная фабрика:

Впроизводство бумагиКраны LD можно использовать для перемещения рулонов бумаги и других материалов, например древесной массы.

8. Маленькие фабрики и мастерские.:

Многие малые предприятия и мастерские используют эти краны для подъема грузов.оборудование, инструменты, исырьевнутри цеха. Их компактный дизайн и простота делают их идеальными для таких помещений.

9.Автомобильная промышленность:

Сборка и изготовление: В автомобильной промышленности краны LD используются для перемещения автомобильных деталей или материалов на производственной линии, например, для подъемадвигатели, шасси, илипанели кузова.

10. Обращение с материалами:

Складские помещения: В промышленных условиях, где такие материалы, какстальные стержни, деревянные балки, илипластиковые листыхранятся, краны LD могут облегчить их перемещение.

Они привыклискладывать, перемещать и организовыватьматериалов внутри объекта, особенно в местах, где не требуется высокая грузоподъемность.

производственный процессизОднобалочный передвижной кран типа LDвключает в себя несколько ключевых этапов: от проектирования и выбора материалов до производства, сборки и испытаний. Вот обзор этапов производства однобалочного крана:

1. Проектирование и проектирование:

Первоначальная концепция: Процесс проектирования начинается с понимания конкретных требований заказчика или предполагаемого применения. Это включает в себягрузоподъемность, охватывать, высота подъема, скоростьи любые другие особенности (например, типы двигателей, система управления).

Структурное проектирование: инженеры проектируют конструкцию крана таким образом, чтобы он мог выдерживать необходимую нагрузку, оставаясь при этом безопасным и эффективным. Это включает в себя проектированиебалка, концевые грузовики, подъемный механизм, исистема взлетно-посадочной полосы.

САПР-моделирование: Компоненты крана моделируются с использованиемКомпьютерное-автоматизированное проектирование (САПР)программное обеспечение для обеспечения точных измерений и установки. Конструкция подвергается стресс-анализу для выявления потенциальных слабых мест.

Выбор материала: Подходящие материалы, в первую очередьстальконструкции и компоненты выбираются с учетом прочности, долговечности и экономической-эффективности. Материалы должны соответствовать отраслевым стандартам безопасности и производительности.

2. Закупка материалов:

Стальные пластины и профили: Закуплены большие стальные листы и балки для балки крана, концевых тележек и несущей конструкции.

Электрические компоненты: Электродвигатели, панели управления, концевые выключатели и другие электрические компоненты поставляются от поставщиков.

Другие компоненты: К ним относятся колеса для концевых тележек, подъемный барабан или цепь, подъемные крюки, буферы и тормоза.

3. Изготовление и производство:

Резка и формирование: Стальные пластины и балки нарезаются до необходимых размеров в соответствии с проектными требованиями. Станки с ЧПУ (числовым программным управлением) часто используются для точной резки.

Сварка: различные стальные компоненты, такие как балка, концевые тележки и конструкция моста, сварены вместе. Сварочные работы необходимо выполнять осторожно, чтобы обеспечить структурную целостность крана. Особое внимание уделяется соединениям и соединениям, позволяющим выдерживать высокие нагрузки во время подъемных операций.

Сверление и растачивание: В соответствующих местах сверлятся отверстия для болтов, шурупов и других крепежных элементов, которые будут скреплять детали крана.

Обработка: Некоторые детали, такие как шестерни, шкивы или валы, возможно, придется обработать с соблюдением определенных допусков, чтобы обеспечить плавную работу и совместимость с другими компонентами.

4. Подъемник в сборе:

Строительство подъемников: Подъемник, состоящий из барабана, троса, электродвигателя и зубчатой ​​передачи, собирается отдельно. Барабан установлен на раме подъемника, а двигатель соединен с зубчатой ​​передачей.

Строительство троллейбусов: Затем подъемник монтируется натележка, который движется вдоль балки. Тележка оснащена колесами или роликами, обеспечивающими плавное передвижение.

Испытание подъемного механизма: Подъемный механизм протестирован, чтобы гарантировать, что он может поднять желаемый груз без таких проблем, как чрезмерное трение или нестабильность.

5. Концевые тележки и сборка моста:

Концевая сборка тележки:концевые грузовики, отвечающие за поддержку и перемещение всего крана, собраны. К ним относятся колеса, двигатели и рамы, удерживающие балку на месте.

Мост в сборе: Балка (главная балка) монтируется на концевых тележках, образуя мост. Эта часть крана пересекает взлетно-посадочную полосу и поддерживает подъемник и тележку.

Выравнивание ВПП: Мост крана выровнен порельсы взлетно-посадочной полосыобеспечить плавное движение крана по пути.

6. Интеграция электрических систем:

Электропроводка и панель управления: Установлены электрические компоненты, включая панель управления, проводку двигателя и концевые выключатели. Панель управления позволяет операторам контролировать движение, скорость и функции безопасности крана.

Установка двигателя: Двигатели подъемника, тележки и концевых тележек установлены и подключены к электрической системе.

Контроль тестирования: Панель управления проверяется, чтобы убедиться, что все функции (например, подъем, перемещение, торможение) работают должным образом.

7. Покраска и защита от коррозии:

Подготовка поверхности: Перед покраской компоненты крана очищаются, ржавчина и мусор удаляются. Обычно это делается спескоструйная обработкаили другие абразивные методы.

Грунтовка и покраска: Устойчивость к коррозии-.букварьнаносится на все стальные поверхности с последующим нанесениемзащитная краска. Краска помогает защитить кран от таких факторов окружающей среды, как влага и пыль.

8. Сборка и окончательное тестирование:

Кран в сборе: Все компоненты (балка, концевые тележки, подъемник, тележка, взлетно-посадочная полоса) собираются вместе. Обычно это делается в большой мастерской, где кран можно полностью собрать.

Первоначальное тестирование: Кран тестируется на предмет его основных функций, таких как движение по путям, подъем и торможение. Это включает в себя:

Нагрузочное тестирование: Кран тестируется под нагрузкой, чтобы убедиться, что он может безопасно поднимать и перемещать желаемый вес без каких-либо структурных проблем.

Тестирование скорости и безопасности: Проверяются скорость, управление и функции безопасности крана, включая концевые выключатели, тормоза и функции аварийной остановки.

Проверка выравнивания: Проверяется выравнивание подъемника и тележки, чтобы обеспечить плавность работы.

9. Контроль качества и инспекция:

Проверка размеров: Кран проверяется на соответствие всем необходимым спецификациям и допускам.

Испытание структурной целостности: проводится тщательная проверка, чтобы убедиться, что элементы конструкции сварены правильно и могут выдержать ожидаемую нагрузку.

Тестирование электрических систем: Вся электрическая система проверяется на предмет правильной проводки, функционирования двигателей и связи между компонентами.

10. Доставка и установка:

Упаковка и доставка: После полной сборки и испытаний кран упаковывается для отправки заказчику. В зависимости от размера кран может поставляться по частям.сборка на-площадке.

Установка-на месте: Кран доставляется к месту установки, где его собирают и устанавливают на пути. Команда квалифицированных технических специалистов выполняет окончательную сборку, включая выравнивание гусениц и проверку плавности перемещения крана по взлетно-посадочной полосе.

Финальное тестирование: Кран снова тестируется на месте установки, чтобы убедиться, что все работает правильно и что протоколы безопасности соблюдаются.

11. Обучение и передача:

Обучение операторов: Крановщики и обслуживающий персонал обучены безопасному использованию и техническому обслуживанию крана.

Документация: Заказчик обеспечен всем необходимымдокументация, включая руководства по эксплуатации, правила техники безопасности и инструкции по техническому обслуживанию.

Вид мастерской:

Компания установила интеллектуальную платформу управления оборудованием, а также установила 310 комплектов (комплектов) погрузочно-разгрузочных и сварочных роботов. После выполнения плана будет более 500 комплектов (комплектов), а степень объединения оборудования в сеть достигнет 95% . 32 сварочных линий введено в эксплуатацию, планируется установить 50, а уровень автоматизации всей линейки продуктов достиг 85%.
