Двухбалочный козловой кран с крюком



1. Двухбалочный козловой кран с крюком — это тяжелое подъемное решение, предназначенное для промышленного применения, где необходимо перемещать большие и тяжелые грузы с точностью и безопасностью. Этот тип крана широко используется на складах, строительных площадках, верфях и производственных предприятиях.

2.Обзор:

Двухбалочный козловой кран с крюком — это прочная и универсальная подъемная система, состоящая из двух параллельных балок, поддерживаемых опорами, которые движутся по рельсам. Крюк крана, подвешенный к тележке, которая движется вдоль балок, используется для подъема и перемещения тяжелых грузов по горизонтали и вертикали. Этот тип крана особенно подходит для сред, где системы мостовых кранов непрактичны или где требуется дополнительная грузоподъемность.

3.Вывод:

Двухбалочный козловой кран с крюком является необходимым оборудованием для отраслей, где требуется подъем и перемещение тяжелых грузов с точностью и безопасностью. Его прочная конструкция, настраиваемые функции и передовые системы управления делают его надежным выбором для повышения эффективности работы и обеспечения безопасности как материалов, так и персонала.

Номинальная грузоподъемность: 40 тонн, 20 тонн, по индивидуальному заказу, 50 тонн

Макс. высота подъема: Другое, 6м, 9м, 12м

Размах:12-30м

Гарантия:1 год

Вес (КГ):47300 кг

Подъемный механизм: электрическая лебедка тележка

Рабочий режим:A6 A7 A8

Рабочая температура:-20 градусов ~+40 градусов

Источник питания: 380 В / 400 В / 415 В / 460 В

1.Главный свет

Главная балка двухбалочного козлового крана с крюком — это горизонтальная балка, которая поддерживает груз и перемещается вертикально под управлением подъемного механизма. Главная балка обычно изготавливается из стали и рассчитана на высокие нагрузки и напряжения. Она соединена с тележкой и подъемным механизмом, который перемещает ее вверх и вниз. Крюк прикреплен к концу главной балки и используется для подъема и опускания объектов. Главная балка является важным компонентом козлового крана, поскольку она обеспечивает поддержку и подвижность, необходимые для подъема тяжелых грузов.

Подъемная система

1. Подъемная система двухбалочного козлового крана с крюком является важнейшим компонентом, позволяющим крану безопасно и эффективно поднимать, опускать и транспортировать тяжелые грузы.

2.Эта система обычно состоит из нескольких ключевых компонентов:

Подъемный механизм: этот механизм включает в себя одну или несколько электрических талей, каждая из которых оснащена двигателем, который приводит в движение барабан или подъемное колесо, вокруг которого намотан трос. Когда двигатель активируется, он наматывает трос на барабан, поднимая крюк и любой груз, прикрепленный к нему. Обратное действие опускает крюк.

Канаты: это высокопрочные стальные тросы, которые соединяют барабан лебедки с крюком. Они должны быть достаточно прочными, чтобы выдерживать максимальную грузоподъемность крана без растяжения или разрыва.

Крюковой блок: Крюковой блок представляет собой набор шкивов или блоков, через которые проходят стальные канаты. Он служит для направления и распределения силы от стальных канатов к крюку, увеличивая механическое преимущество и позволяя поднимать более значительные грузы с меньшими усилиями.

3. Координация и производительность этих компонентов имеют решающее значение для безопасной и эффективной работы двухбалочного козлового крана с крюком. Регулярное техническое обслуживание и осмотр этих деталей необходимы для поддержания надежности крана и предотвращения несчастных случаев.





3.Концевая балка

1.Концевая балка двухбалочного козлового крана с крюком относится к горизонтальным балкам, которые расположены на каждом конце моста крана. В двухбалочном козловом кране есть две параллельные главные балки (балки), которые проходят по всей длине крана, а концевые балки соединяют эти главные балки на обоих концах, обеспечивая дополнительную устойчивость и поддержку.

2.Вот некоторые ключевые моменты, касающиеся концевых балок двухбалочного козлового крана:

Структурная целостность: Концевые балки усиливают общую конструкцию крана, соединяя две основные балки на их концах. Это создает более жесткую и устойчивую конструкцию, которая может выдерживать большие нагрузки без изгиба или деформации.

Точка крепления: Концевые балки часто служат точками крепления для различных компонентов, таких как концевые тележки, которые представляют собой колесные узлы, перемещающиеся по рельсам крана или путям на земле. Эти тележки поддерживают кран и позволяют ему перемещаться горизонтально вдоль его пролета.

Распределение напряжений: При подъеме груза напряжения и силы распределяются по всей конструкции крана. Концевые балки помогают равномерно распределить эти напряжения по крану, снижая риск разрушения конструкции.

3.Вкратце, концевые балки двухбалочного козлового крана играют решающую роль в обеспечении устойчивости, распределении напряжений нагрузки и поддержке движения крана. Они являются неотъемлемой частью надстройки крана, обеспечивая безопасную и надежную работу при подъеме и транспортировке тяжелых грузов.

4. Механизм передвижения крана

1. Механизм передвижения крана двухбалочного козлового крана с крюком является важнейшим компонентом, который позволяет всей конструкции крана перемещаться горизонтально по заданному пути. Этот механизм обеспечивает точное позиционирование крана над грузом и его транспортировку по рабочей зоне.

2. Ниже представлен обзор основных элементов и функционирования механизма передвижения крана:

Концевые тележки:

Структура: Они расположены на каждом конце двойных балок и служат основной опорой для всего крана. Это прочные конструкции, рассчитанные на вес балок, тележки и груза.

Монтаж колес: Концевые тележки оснащены колесами, которые движутся по рельсам подкранового пути. Эти колеса могут быть фланцевыми или плоскими, в зависимости от конструкции рельса.

Колеса для передвижения:

Конфигурация колес: Колеса могут быть изготовлены из высокопрочной стали или других прочных материалов, чтобы выдерживать большие нагрузки и постоянное использование. Обычно используются четыре или более колес, в зависимости от размера и грузоподъемности крана.

Ведущие и холостые колеса: некоторые колеса соединены с приводным механизмом (ведущие колеса), а другие могут свободно вращаться (холостые колеса). Ведущие колеса приводятся в действие для перемещения крана, в то время как холостые колеса помогают направлять движение.

Сборка двигателя и коробки передач:

Приводной двигатель: Механизм передвижения крана приводится в действие электродвигателем, который обеспечивает необходимую силу для перемещения крана по рельсам. Выходная мощность двигателя выбирается в зависимости от размера крана и грузоподъемности.

Редуктор: двигатель соединен с редуктором, который снижает скорость двигателя и увеличивает крутящий момент, обеспечивая плавное и контролируемое движение крана. Редуктор обычно винтового или коническо-винтового типа, рассчитанный на долговечность и эффективность.

3.Вывод:

Механизм передвижения двухбалочного козлового крана с крюком представляет собой сложную систему, предназначенную для обеспечения плавного, контролируемого и надежного перемещения крана по его подкрановому пути. Он играет важную роль в общей функциональности крана, гарантируя, что тяжелые грузы могут быть перемещены точно и безопасно по рабочей зоне. Благодаря передовым системам управления и надежным компонентам этот механизм имеет важное значение для эффективной работы крана в промышленных условиях.

5. Механизм передвижения тележки

1. Механизм перемещения тележки является неотъемлемым компонентом двухбалочного козлового крана с крюком. Он отвечает за перемещение подъемного механизма (включая крюк) горизонтально по длине балок крана. Это движение позволяет крану точно позиционировать крюк над грузом, обеспечивая точный подъем и размещение.

2.Вот подробный обзор механизма передвижения тележки:

Коробка передач:

Снижение скорости: выход двигателя соединен с редуктором, который снижает скорость, одновременно увеличивая крутящий момент, необходимый для плавного и эффективного перемещения тележки и ее груза вдоль балок.

Долговечность: Редуктор рассчитан на непрерывную работу и может выдерживать большие нагрузки и напряжения, типичные для промышленных сред.

Муфта:

Соединение: Муфта соединяет двигатель с коробкой передач, обеспечивая эффективную передачу мощности и компенсируя любые незначительные несоосности между двигателем и коробкой передач.

Тормозная система:

Электромагнитные тормоза: тележка оснащена тормозами, которые автоматически срабатывают при отключении двигателя, гарантируя точную остановку тележки и сохранение ею своего положения, когда она не движется.

Аварийные остановки: тормоза также можно активировать вручную в случае возникновения чрезвычайной ситуации, что обеспечивает дополнительный уровень безопасности во время работы.

3.Вывод:

Механизм перемещения тележки двухбалочного козлового крана с крюком является важным компонентом, который обеспечивает точное и контролируемое перемещение подъемной системы вдоль балок крана. Его конструкция обеспечивает точность и безопасность перемещения тяжелых грузов, что делает его незаменимым в различных промышленных применениях, где требуется точный подъем и перемещение материалов. Благодаря передовым системам управления и прочной конструкции механизм перемещения тележки повышает общую эффективность и надежность козлового крана.

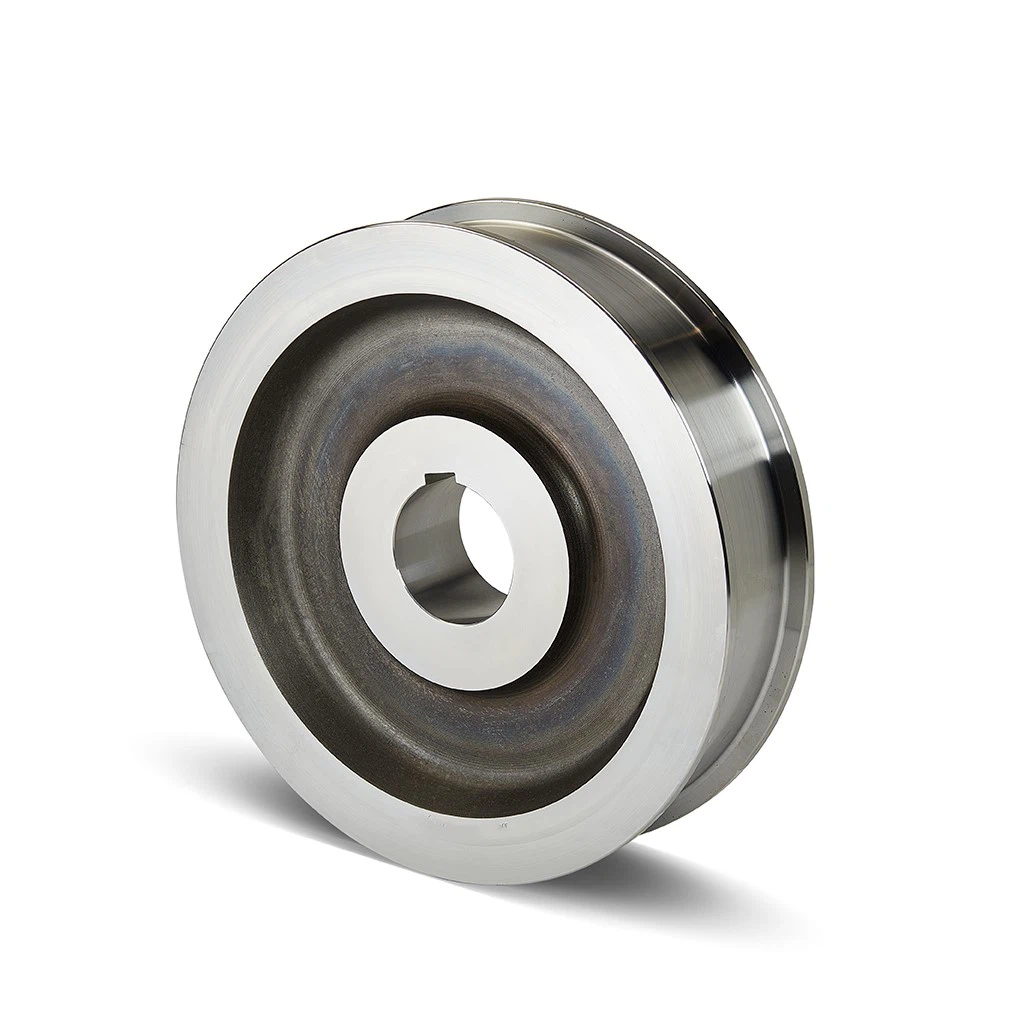

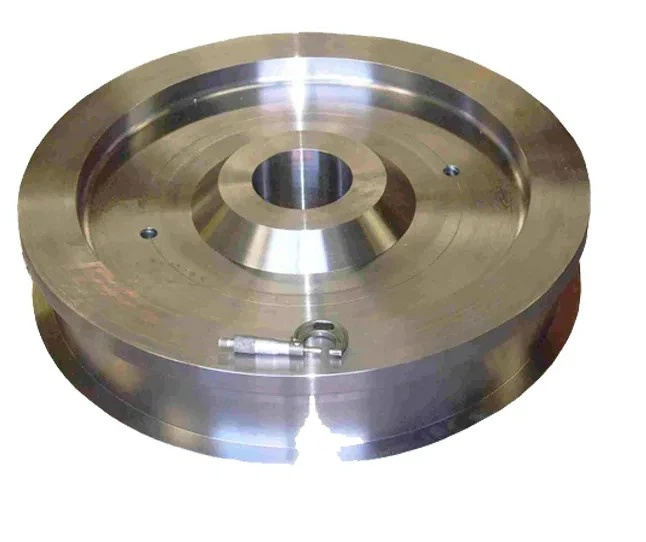

6.Крановое колесо

1. Колесо крана является важнейшим компонентом двухбалочного козлового крана с крюком, поскольку оно поддерживает и облегчает перемещение всей конструкции крана по рельсам подкранового пути. Эти колеса предназначены для работы с тяжелыми грузами и обеспечивают плавное и стабильное перемещение по рабочей зоне.

2.Вот подробный обзор крановых колес:

Материал и конструкция:

Высокопрочная сталь: Колеса кранов обычно изготавливаются из высокопрочной, термообработанной стали, которая обеспечивает отличную прочность и износостойкость. Сталь часто закаливается, чтобы выдерживать большие нагрузки и непрерывную работу, типичные для промышленных условий.

Кованые или литые: в зависимости от области применения и требований к нагрузке, диски могут быть коваными или литыми. Кованые диски известны своей превосходной прочностью и часто используются в приложениях, где ожидаются экстремальные нагрузки.

3.Принцип работы:

Распределение нагрузки: Колеса крана распределяют вес крана и нагрузку по рельсам подкранового пути, обеспечивая устойчивость и равновесие конструкции во время работы.

Плавное движение: приводимые в действие двигателем и редуктором ведущие колеса перемещают кран по рельсам, а холостые колеса помогают направлять и стабилизировать движение.

Направляющая фланца: для колес с фланцами фланец обеспечивает ровное положение крана на рельсах, предотвращая сход с рельсов и обеспечивая плавный и прямой ход.

Конструкция колеса:

Колеса с ребордами: большинство крановых колес имеют реборды, то есть имеют приподнятый край (реборду) с одной стороны. Реборда помогает удерживать колесо на рельсе, предотвращая сход с рельсов во время движения.

Плоские колеса: в некоторых конструкциях используются плоские колеса без реборд, особенно когда рельсы имеют направляющую систему или когда путь движения крана прямой и хорошо выровнен.

4.Вывод:

Колеса крана являются важным компонентом двухбалочного козлового крана с крюком, играя ключевую роль в устойчивости, движении и общей производительности крана. Их конструкция, материал и конструкция имеют решающее значение для обеспечения того, чтобы кран мог безопасно и эффективно обрабатывать тяжелые грузы. Регулярное техническое обслуживание и правильная центровка имеют важное значение для максимального увеличения срока службы и надежности колес крана, что делает их незаменимыми в промышленных подъемных операциях.



7.Крюк крана

1. Крюк крана является важнейшим компонентом двухбалочного козлового крана, служащим основной точкой крепления для подъема грузов. Конструкция и качество крюка крана имеют решающее значение для обеспечения безопасной и эффективной обработки материалов.

2.Вот подробный обзор крюка крана:

Материал и конструкция:

Высокопрочная сталь: Крановые крюки обычно изготавливаются из высокопрочной кованой стали, которая обеспечивает превосходную долговечность и устойчивость к износу и деформации при больших нагрузках.

Термическая обработка: крюк часто подвергается термической обработке для повышения его прочности и устойчивости к ударам и нагрузкам, что гарантирует, что он сможет выдерживать максимальную номинальную нагрузку без поломок.

Грузоподъемность:

Номинальная нагрузка: крюк рассчитан на определенную максимальную нагрузку, известную как безопасная рабочая нагрузка (SWL). SWL четко обозначена на крюке, чтобы гарантировать, что он не будет перегружен во время работы.

Фактор безопасности: Крановые крюки спроектированы с существенным запасом прочности, что означает, что они могут выдерживать нагрузки, превышающие допустимую рабочую нагрузку в аварийных ситуациях, без постоянной деформации или выхода из строя.

3.Принцип работы:

Крепление груза: Крюк крана крепится к грузу с помощью строп, цепей или другого такелажного оборудования. Груз должен быть надежно закреплен в горловине крюка, при этом предохранительная защелка должна быть задействована, если она имеется.

Подъем: Когда подъемный механизм крана поднимает крюк, груз поднимается с земли или другой поверхности. Крюк должен оставаться устойчивым и выровненным, чтобы предотвратить раскачивание или опрокидывание груза.

4.Вывод:

Крюк крана является важным компонентом двухбалочного козлового крана, предназначенным для обеспечения безопасного и надежного соединения между краном и грузом. Его прочность, долговечность и характеристики безопасности имеют решающее значение для обеспечения безопасной обработки тяжелых грузов в промышленных условиях. Правильное использование, регулярный осмотр и техническое обслуживание крюка крана имеют важное значение для предотвращения несчастных случаев и обеспечения долговечности и надежности подъемной системы.

·

Мотор

Двигатель двухбалочного козлового крана с крюком является важнейшим компонентом, отвечающим за питание различных движений крана, включая подъем, перемещение тележки и перемещение крана. Конструкция, мощность и эффективность двигателя напрямую влияют на производительность, надежность и безопасность крана.

Ниже представлен подробный обзор двигателя, используемого в таких кранах:

Тип двигателя:

Электродвигатель: Наиболее распространенным типом двигателя, используемым в двухбалочных козловых кранах, является электродвигатель, как правило, двигатель переменного тока, что обусловлено его надежностью, эффективностью и простотой управления.

Асинхронный двигатель с короткозамкнутым ротором: популярный выбор для крановых применений из-за своей прочной конструкции, простоты и низких требований к обслуживанию. Эти двигатели широко используются для подъемных и ходовых механизмов.

Двигатель с контактными кольцами: используется в некоторых областях благодаря своей способности обеспечивать более высокий пусковой крутящий момент и лучшее управление скоростью, что особенно полезно в кранах большой грузоподъемности, перемещающих очень большие грузы.

Двигательные функции:

Подъемный двигатель: приводит в действие подъемный механизм, позволяя крану поднимать и опускать грузы. Этот двигатель должен обеспечивать высокий крутящий момент для эффективного подъема тяжелых грузов.

Двигатель перемещения тележки: приводит в движение тележку, которая перемещает подъемный механизм вдоль балок крана, обеспечивая точное позиционирование груза.

Двигатель передвижения крана: обеспечивает движение всего крана по рельсам, позволяя ему перемещаться по рабочей зоне.

3.Вывод:

Двигатель является центральным компонентом двухбалочного козлового крана с крюком, обеспечивая необходимую мощность для подъема, перемещения тележки и перемещения крана. Его конструкция и функциональность имеют решающее значение для производительности крана, гарантируя, что тяжелые грузы могут быть подняты, перемещены и размещены безопасно и эффективно. Благодаря таким передовым функциям, как управление VFD, электромагнитное торможение и прочная конструкция, эти двигатели созданы для удовлетворения жестких требований эксплуатации промышленных кранов. Регулярное техническое обслуживание и правильное использование имеют важное значение для обеспечения долговечности и надежности двигателя крана, что делает его ключевым фактором общей эффективности процессов обработки материалов.



.

Звуковая и световая сигнализация и концевой выключатель

1. Звуковая и световая сигнализация, а также концевые выключатели являются важнейшими функциями безопасности двухбалочного козлового крана с крюком. Эти системы играют важную роль в предотвращении несчастных случаев, обеспечении безопасной эксплуатации крана и оповещении операторов и находящегося поблизости персонала о потенциальных опасностях.

2. Звуковая и световая сигнализация

Обзор:

Система звуковой и световой сигнализации предназначена для оповещения крановщиков и находящихся поблизости рабочих о конкретных операциях крана, таких как движение крана, подъем или аварийные ситуации. Она служит важным средством связи для повышения безопасности в рабочей зоне.

Типы сигналов тревоги:

Звуковой сигнал: громкий, отчетливый звук, который можно четко услышать на фоне шума рабочей среды. Обычно это сирена или зуммер, которые активируются во время определенных операций, например, при движении крана, при работе подъемника или при срабатывании аварийной остановки.

Визуальная сигнализация: Яркий мигающий свет, часто красный или желтый, который визуально указывает на работу крана или аварийную ситуацию. Свет обычно устанавливается наверху крана, где он виден всему персоналу поблизости.

События-триггеры:

Движение крана: систему сигнализации можно настроить так, чтобы она активировалась всякий раз, когда кран или тележка находятся в движении, предупреждая рабочих о необходимости держаться подальше от этой зоны.

Подъемные работы: система может срабатывать во время подъема или опускания грузов, предупреждая рабочих о ходе операции.

Состояние перегрузки: если грузоподъемность крана приближается к безопасной рабочей нагрузке или превышает ее, может сработать система сигнализации, предупреждающая оператора о необходимости прекратить работу и принять корректирующие меры.

Аварийные ситуации: в случае аварийной остановки или других критических событий система сигнализации немедленно подает сигнал тревоги для предотвращения несчастных случаев.

Концевые выключатели

Обзор:

Концевые выключатели — это критически важные устройства безопасности, устанавливаемые на двухбалочном козловом кране для предотвращения перемещения крана, тележки или подъемника за пределы их предполагаемых эксплуатационных пределов. Они обеспечивают контроль движений крана и не позволяют крану достичь небезопасных положений.

Типы концевых выключателей: Концевой выключатель подъема: предотвращает слишком высокий подъем крюка (чрезмерный подъем) или слишком сильное его опускание (чрезмерное опускание), что может привести к повреждению крана или груза. Концевой выключатель хода тележки: установленные на тележке, эти выключатели не позволяют тележке слишком далеко перемещаться вдоль балки, избегая столкновений с концевыми упорами.

Концевой выключатель хода крана: эти выключатели устанавливаются на механизме передвижения крана и не позволяют крану выехать за пределы рельсов подкранового пути, что может привести к сходу с рельсов или столкновению.

Рабочий механизм:

Механический концевой выключатель: эти выключатели активируются физическим контактом или препятствием. Когда кран или тележка достигает предела, он нажимает на рычаг или кнопку, которые активируют выключатель, отключая питание двигателя и останавливая движение.

Бесконтактный концевой выключатель: это бесконтактные датчики, которые определяют положение крана или тележки по мере приближения к пределу. Они используют магнитные поля, инфракрасное излучение или другие сенсорные технологии для определения того, когда кран приближается к концу своего допустимого хода.

Поворотный концевой выключатель: Часто используемый в подъемных механизмах, этот выключатель соединен с барабаном и считает обороты. Когда достигается заданное число оборотов, соответствующее максимальной или минимальной высоте, выключатель активируется, чтобы остановить дальнейшее движение.

Заключение:

Система звуковой и световой сигнализации и концевые выключатели являются неотъемлемыми компонентами безопасности двухбалочного козлового крана с крюком. Система сигнализации повышает ситуационную осведомленность, предупреждая операторов и рабочих о перемещениях крана и потенциальных опасностях, в то время как концевые выключатели обеспечивают работу крана в безопасных границах, предотвращая перебег и несчастные случаи. Вместе эти системы способствуют общей безопасности и эффективности работы крана в промышленных условиях. Регулярное техническое обслуживание и тестирование этих функций безопасности имеют решающее значение для обеспечения их надежности и эффективности в защите как персонала, так и оборудования.

10. Устройства безопасности

Устройство защиты от перегрузки

Функция:

Назначение: предотвращает подъем краном грузов, превышающих его максимальную номинальную грузоподъемность (безопасную рабочую нагрузку или SWL). Перегрузка крана может привести к разрушению конструкции, опрокидыванию или серьезному повреждению крана и груза.

Эксплуатация: Устройство защиты от перегрузки контролирует вес груза в режиме реального времени с помощью датчиков, таких как тензодатчики или тензодатчики. Если груз превышает номинальную грузоподъемность крана, устройство подает сигнал тревоги и может автоматически остановить подъемную операцию для предотвращения повреждений.

Концевые выключатели

Функция:

Цель: предотвратить выход крана, тележки или подъемника за пределы заданных эксплуатационных пределов, избегая столкновений или схода с рельсов.

Типы:

Концевой выключатель подъема: останавливает подъемный механизм, если крюк приближается к верхнему или нижнему пределу, предотвращая чрезмерный подъем или опускание.

Концевой выключатель хода тележки: предотвращает слишком большое перемещение тележки вдоль балки.

Концевой выключатель перемещения крана: предотвращает выход крана за пределы рельсов подкранового пути.

Кнопка аварийной остановки

Функция:

Назначение: позволяет крановщику или другому персоналу немедленно остановить работу крана в случае возникновения чрезвычайной ситуации.

Эксплуатация: Кнопка аварийной остановки расположена на видном месте на панели управления крана и в других стратегических местах. Нажатие этой кнопки отключает питание двигателей крана, останавливая все движения.

Устройства предотвращения столкновений

Функция:

Назначение: предотвращает столкновения между несколькими кранами, работающими на одной и той же подкрановой полосе, или между краном и близлежащими конструкциями.

Эксплуатация: Эти устройства используют датчики, такие как инфракрасные, ультразвуковые или радарные, для обнаружения близости другого крана или препятствия. Если кран приближается слишком близко, устройство предотвращения столкновений замедляет или останавливает кран, чтобы избежать столкновения.

11.Режим управления

Подвесной пульт управления

Обзор:

Подвесной пульт управления — это ручное устройство, соединенное с краном гибким кабелем. Оператор использует кнопки или переключатели на подвесном пульте для управления движениями крана.

Основные характеристики:

Простота использования: простота и интуитивность, что позволяет операторам управлять краном, идя рядом с ним.

Прочная конструкция: рассчитана на работу в суровых промышленных условиях.

Безопасность: Оператор находится на безопасном расстоянии от груза, что снижает риск получения травмы.

Ограничения: Движения оператора ограничены длиной кабеля, а в некоторых условиях кабель может быть громоздким или запутываться.

Беспроводной пульт дистанционного управления

Обзор:

Беспроводные системы дистанционного управления используют радиочастотные (РЧ) или инфракрасные (ИК) сигналы для передачи команд с ручного передатчика на приемник крана, что позволяет оператору управлять краном по беспроводной связи на расстоянии.

Основные характеристики:

Повышенная мобильность: операторы могут свободно перемещаться вокруг крана, что обеспечивает лучшую видимость и более безопасную работу.

Повышенная безопасность: оператор может сохранять безопасное расстояние от груза и крана, что снижает риск несчастных случаев.

Гибкость: беспроводное управление особенно полезно в больших рабочих пространствах или зонах с препятствиями, где подвесное управление было бы непрактично.

Питание от батареек: пульт дистанционного управления работает от батареек, которые необходимо периодически подзаряжать или заменять.

Управление кабиной

Обзор:

Управление из кабины подразумевает управление краном из закрытой кабины, установленной на самом кране. Оператор использует джойстики, кнопки и другие элементы управления для управления движениями крана.

Основные характеристики:

Полный обзор: оператор имеет свободный обзор рабочей зоны с возвышения, что позволяет выполнять точную обработку грузов.

Комфорт и безопасность: Кабина спроектирована для комфорта оператора, часто включая климат-контроль и эргономичные сиденья. Она также обеспечивает защиту от опасностей окружающей среды.

Комплексное управление: управление из кабины обычно используется для больших кранов со сложными операциями, предоставляя оператору полный контроль над всеми функциями крана.

Системы связи: Кабина обычно оборудована средствами связи для поддержания связи с наземным персоналом.

Автоматизированный контроль

Обзор:

Автоматизированные системы управления используют предварительно запрограммированные инструкции и датчики для управления краном с минимальным вмешательством человека. Эти системы идеально подходят для повторяющихся задач в контролируемых средах, таких как производство или обработка материалов на складах.

Основные характеристики:

Точность: автоматизированные системы могут выполнять сложные движения с высокой точностью, снижая риск человеческой ошибки.

Эффективность: Идеально подходит для повторяющихся задач, автоматизация повышает производительность за счет сокращения времени, необходимого для ручных операций.

Безопасность: Автоматизированное управление снижает необходимость присутствия человека рядом с краном, сводя к минимуму риск несчастных случаев.

Передовые технологии: использование ПЛК (программируемых логических контроллеров), датчиков и программного обеспечения для управления работой крана.



12.Набросок







Преимущества

Высокая грузоподъемность

Повышенная прочность: двухбалочная конструкция обеспечивает большую прочность и устойчивость по сравнению с однобалочными кранами, что позволяет поднимать более тяжелые грузы.

Универсальность: способен обрабатывать широкий спектр тяжелых и громоздких материалов, что делает его пригодным для таких отраслей, как обрабатывающая промышленность, строительство и сталелитейные заводы.

Повышенная устойчивость и безопасность

Прочная конструкция: две параллельные балки распределяют нагрузку более равномерно, снижая риск деформации конструкции и повышая общую устойчивость.

Функции безопасности: Оснащен различными предохранительными устройствами, такими как концевые выключатели, защита от перегрузки и аварийная остановка, для предотвращения несчастных случаев и обеспечения безопасной эксплуатации.

Улучшенная высота подъема

Больший клиренс: конструкция с двумя балками обеспечивает большую высоту подъема и больший ход крюка, что делает ее пригодной для подъема грузов в условиях большого клиренса.

Увеличенный вылет: обеспечивает большую рабочую зону и улучшенный вылет по сравнению с однобалочными кранами, что позволяет более гибко выполнять погрузочно-разгрузочные работы с материалами.

Более высокая скорость и точность подъема

Эффективная эксплуатация: как правило, оснащены мощными подъемными механизмами, обеспечивающими более высокую скорость подъема и опускания, что повышает эффективность эксплуатации.

Точный контроль: обеспечивает точный контроль перемещения груза, что необходимо для задач, требующих точного позиционирования тяжелых грузов.

Более длинный промежуток времени

Расширенный радиус действия: конструкция с двумя балками позволяет увеличить длину пролетов между опорами, обеспечивая большую зону покрытия и гибкость рабочего пространства.

Сокращение потребности в опорах: требуется меньше опорных колонн, что обеспечивает большую свободную площадь пола и облегчает перемещение материалов.

Более длинный промежуток времени

Расширенный радиус действия: конструкция с двумя балками позволяет увеличить длину пролетов между опорами, обеспечивая большую зону покрытия и гибкость рабочего пространства.

Сокращение потребности в опорах: требуется меньше опорных колонн, что обеспечивает большую свободную площадь пола и облегчает перемещение материалов.

Долговечность и надежность

Прочная конструкция: рассчитана на работу в суровых промышленных условиях и высокие нагрузки, обеспечивая долговечность и надежную работу.

Низкие эксплуатационные расходы: как правило, требует меньшего обслуживания по сравнению с более легкими конструкциями кранов благодаря прочной конструкции и качественным компонентам.





Тяжелая промышленность

Производственные мощности:

Сборочные линии: используются для подъема и перемещения тяжелых компонентов или узлов по производственным линиям.

Механические мастерские: облегчают работу с крупными машинами и оборудованием во время технического обслуживания, ремонта или установки.

Сталелитейные заводы:

Транспортировка материалов: перемещение тяжелых стальных заготовок, рулонов и других материалов между различными этапами производственного процесса.

Погрузка и разгрузка: помогает загружать и выгружать сырье и готовую продукцию из транспортных средств.

Строительство

Операции на объекте:

Погрузка-разгрузка материалов: перемещение строительных материалов, таких как стальные балки, бетонные панели и сборные секции на строительных площадках.

Сборка: Подъем и позиционирование крупных строительных компонентов во время сборки таких конструкций, как мосты, высотные здания и промышленные объекты.

Заводы по производству сборного железобетона:

Производство: используется для перемещения и транспортировки сборных железобетонных изделий из зоны формования в зону хранения или отгрузки.

Судоходство и порты

Обработка контейнеров:

Погрузка и разгрузка: перемещение контейнеров на суда, поезда или грузовики и обратно в пределах порта.

Хранение: облегчает перемещение контейнеров в порту или на складе.

Обработка насыпных грузов:

Погрузка: обрабатывает сыпучие материалы, такие как уголь, зерно или минералы, в процессе погрузки на суда или в хранилища.

Складирование и дистрибуция

Большие склады:

Погрузочно-разгрузочные работы: перемещение тяжелых грузов и оборудования в пределах крупных складских помещений.

Управление запасами: помогает организовать и извлечь тяжелые предметы, хранящиеся на высоких стеллажах или в стеллажных системах.





Проектирование и инжиниринг

Концептуальный дизайн:

Сбор требований: понимание потребностей клиента, включая грузоподъемность, пролет, высоту подъема и условия эксплуатации.

Предварительное проектирование: создание первоначальных концепций дизайна и макетов на основе собранных требований.

Детальное проектирование:

Структурный анализ: выполнение подробных расчетов и моделирования, чтобы убедиться, что конструкция крана выдерживает указанные нагрузки и условия эксплуатации.

Чертежи САПР: Разработка подробных инженерных чертежей с использованием программного обеспечения для автоматизированного проектирования (САПР). Это включает в себя конструкцию портала, подъемные механизмы и системы управления.

Выбор компонентов: выберите подходящие материалы и компоненты для крана, включая балки, колеса, лебедки и системы управления.

Закупка материалов

Выбор материала:

Качественные материалы: закупите высококачественную сталь и другие материалы, необходимые для конструкции и компонентов крана.

Выбор поставщика: закупайте компоненты у надежных поставщиков и проверяйте их соответствие требуемым спецификациям и стандартам.

Инспекция:

Проверка материалов: проверка поступающих материалов на качество и соответствие спецификациям перед их использованием в производстве.

Изготовление

Резка и формовка:

Резка стали: резка стальных листов и профилей до требуемых размеров с использованием режущих инструментов, таких как плазменные резаки или пилы.

Формовка: используйте гибочные станки и прессы для придания стальным компонентам формы в соответствии с требованиями проекта.

Сварка и сборка:

Сварка: Соберите компоненты крана, сварив детали вместе. Сюда входят балки козлового крана, поперечные балки и другие элементы конструкции.

Сборка: Соберите основные компоненты, включая главную балку, концевые балки и подъемные механизмы.

Интеграция компонентов

Подъемник и тележка:

Установка подъемника: Установите подъемный механизм, включая крюк, барабан и лебедку, на конструкцию крана.

Сборка тележки: Соберите и установите систему тележек, которая перемещается по балкам портала.

Механизмы перемещения:

Механизм передвижения крана: установите механизм передвижения, включая колеса и приводные системы, для перемещения крана по подкрановому пути.

Механизм перемещения тележки: настройте систему перемещения тележки так, чтобы обеспечить горизонтальное перемещение вдоль балки крана.

Электрические и контрольные системы

Проводка и элементы управления:

Проводка: установите электропроводку и компоненты, включая двигатели, концевые выключатели и датчики.

Системы управления: Интеграция систем управления, которые могут включать подвесные пульты управления, беспроводные пульты дистанционного управления или элементы управления в кабине.

Устройства безопасности:

Установите системы безопасности: установите защитные устройства, такие как устройства защиты от перегрузки, концевые выключатели и системы сигнализации.

Тестирование и контроль качества

Предварительное тестирование перед сборкой:

Тестирование компонентов: перед сборкой проверьте работоспособность отдельных компонентов, таких как подъемники и органы управления.

Тестирование окончательной сборки:

Эксплуатационные испытания: проведение комплексных испытаний полностью собранного крана, включая испытания под нагрузкой, испытания на перемещение и проверки систем безопасности.

Проверки качества: проводите проверки качества, чтобы убедиться, что кран соответствует всем проектным спецификациям и стандартам безопасности.

Покраска и отделка

Подготовка поверхности:

Очистка: Очистите поверхность крана, чтобы удалить мусор, ржавчину и загрязнения.

Обработка поверхности: Примените средства для подготовки поверхности к покраске.

Рисование:

Грунтовка: Нанесите грунтовочный слой для защиты стали от коррозии.

Финишное покрытие: нанесите последний слой краски для долговечности и эстетики.

Доставка и установка

Транспорт:

Логистика: Планирование и осуществление транспортировки компонентов крана к месту установки.

Обращение: Обеспечьте безопасное обращение во время транспортировки, чтобы избежать повреждений.

Установка:

Сборка на месте: сборка крана на месте, включая монтаж конструкции козлового крана, установку подъемника и настройку механизмов передвижения.

Окончательная регулировка: выполните необходимые регулировки и настройте кран для достижения оптимальной производительности.

Ввод в эксплуатацию и обучение

Ввод в эксплуатацию:

Проверки системы: выполните окончательные проверки и убедитесь, что все системы функционируют правильно.

Сертификация: Получите все необходимые сертификаты и разрешения от регулирующих органов.

Обучение операторов:

Обучение: Провести обучение крановщиков и обслуживающего персонала по вопросам эксплуатации и безопасности крана.

Техническое обслуживание и поддержка

Поддержка после установки:

Услуги по техническому обслуживанию: предлагаем услуги по постоянному техническому обслуживанию и поддержку для поддержания крана в хорошем рабочем состоянии.

Поддержка клиентов: предоставление технической поддержки и помощи по мере необходимости.





Компания установила интеллектуальную платформу управления оборудованием, а также установила 310 комплектов (комплектов) роботов для обработки и сварки. После завершения плана их будет более 500 комплектов (комплектов), а уровень сетевого взаимодействия оборудования достигнет 95%. Введено в эксплуатацию 32 сварочные линии, планируется установить 50, достигнут уровень автоматизации всей производственной линии.

горячая этикетка : Кран козловой двухбалочный с крюком, Китай Кран козловой двухбалочный с крюком производители, поставщики, завод
