Мостовой кран балочный





Балочный мостовой кран — это вид тяжелого подъемного оборудования, широко используемого в промышленности и строительстве, которое специально используется для перемещения и подъема различных тяжелых предметов в определенном диапазоне. Благодаря своей высокой эффективности, безопасности и надежности он стал важным инструментом на заводах, складах, в портах и ​​других местах.

2.Конструктивной особенностью мостового крана балочного типа является то, что его мост пролегает между двумя параллельными путями, а под мостом подвешен подъемный механизм (обычно крюк или грейферный ковш), который может перемещаться по мосту в поперечном направлении, а мост может перемещаться в продольном направлении по пути, охватывая всю рабочую зону. Этот кран может быть однобалочной, двухбалочной или многобалочной конструкцией, и различные типы выбираются в соответствии с конкретными требованиями к несущей способности и средой использования.

3.Балочный мостовой кран широко используется на различных промышленных и строительных площадках благодаря своей высокой грузоподъемности и гибкой работе. Его конструкция и конфигурация могут быть настроены в соответствии с конкретными потребностями для обеспечения наилучшего решения. Как важное оборудование для перемещения материалов, мостовой кран играет важную роль в повышении эффективности производства и обеспечении безопасности эксплуатации.

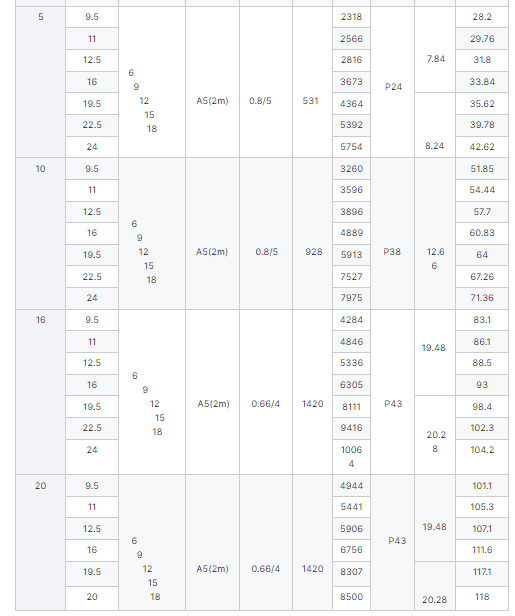

Макс. высота подъема: 15 м, 6 м, 9 м, 12 м, 18 м

Вес (кг):5000 кг

Макс. грузоподъемность: 20 тонн

Охват:1-28.5M

Цвет:Настроить

Грузоподъемность:1-20 тонн

Высота подъема:6-18м

Класс защиты:IP55

Промышленное напряжение: 380 В 50 Гц/Настроить

Скорость подъема:0.8/5м/мин





1.Главный свет

1.Главная балка мостового крана является важной частью крана. Обычно это основная несущая конструкция, установленная горизонтально на подкрановом пути. Она отвечает за поддержку строп и грузов крана, а также за передачу веса груза на путь через колеса крана.

2.Главная балка обычно изготавливается из высокопрочной стали, а конструкция должна соответствовать определенным требованиям жесткости и прочности, чтобы гарантировать отсутствие чрезмерной деформации или поломки при подъеме тяжелых предметов. В зависимости от конкретной конструкции крана главная балка может быть однобалочной или двухбалочной:

Однобалочная конструкция: данная конструкция главной балки обычно используется для легких мостовых кранов, ее преимущества заключаются в простоте конструкции и небольшом весе.

3.Кроме того, главная балка обычно работает с другими компонентами, такими как концевые балки, подъемные механизмы, ходовые механизмы и т. д., для выполнения различных функций крана.





Подъемная система

1. Подъемная система мостового крана балочного типа является его основной частью, которая в основном отвечает за подъем и перемещение тяжелых предметов из одного места в другое. Подъемная система состоит из нескольких ключевых компонентов, обеспечивающих безопасный и плавный подъем и опускание тяжелых предметов.

2. Основными компонентами подъемной системы мостового крана являются:



Электрическая таль или подъемный механизм

Электрическая таль: Обычно используется в балочных мостовых кранах с малой и средней грузоподъемностью. Электрическая таль объединяет двигатель, редуктор, барабан и крюковую систему и способна поднимать или опускать тяжелые предметы, приводя в движение канатный барабан через электродвигатель.

Подъемный механизм: В тяжелых мостовых кранах подъемный механизм обычно проектируется независимо и включает в себя несколько компонентов, таких как двигатель, редуктор, тормоз, барабан, трос, крюковая группа и т. д. Такая конструкция может выдерживать более крупные грузы и имеет более высокую скорость подъема и устойчивость.



Трос или цепь

Стальной канат: обычно используется в подъемной системе большинства мостовых кранов, обладает высокой прочностью и долговечностью и может выдерживать большие тяговые усилия.

Цепь: Иногда используется в легких кранах, особенно в ситуациях, когда требуется точное управление подъемом.



Сборка крючка

Крюк — это конечный привод подъемной системы, используемый для подвешивания и захвата груза. Крюк обычно соединен с тросом или цепью через блок полиспаста, что может снизить нагрузку на электрическую лебедку или подъемный механизм, позволяя крану легче поднимать тяжелый предмет.



Барабан

Барабан — это намоточное устройство, используемое для наматывания и отпускания троса. Вращение барабана заставляет трос подниматься и опускаться, тем самым управляя подъемом и падением тяжелого объекта. Барабан обычно напрямую соединен с подъемным двигателем, а скорость регулируется через редуктор.

3.Эти компоненты работают вместе, образуя подъемную систему мостового крана, гарантируя безопасный и надежный подъем, перемещение и опускание тяжелых предметов.



Концевая балка

1. Концевая балка мостового крана является важной частью конструкции крана. Она соединяет главную балку и поддерживает движение всего крана по пути. Основная функция концевой балки — обеспечить боковую поддержку главной балки и равномерно распределить вес крана и нагрузку от поднимаемых объектов на пути.

2. Ниже приведены основные характеристики и функции концевой балки мостового крана:

Концевая балка обычно имеет прямоугольную или коробчатую форму и в основном играет роль боковой опоры для обеспечения устойчивости и горизонтальности главной балки. Два конца конечной балки соединены с главной балкой для формирования общей рамной конструкции мостового крана. Главная балка и концевая балка скреплены вместе болтами, сваркой и т. д. для обеспечения общей жесткости и устойчивости крана.

Буферы обычно устанавливаются на обоих концах концевой балки, чтобы предотвратить столкновение крана с концом пути. Буфер может поглощать удар и защищать кран и систему путей.

Концевая балка помогает равномерно распределить нагрузку, переносимую главной балкой и краном, на каждое колесо, тем самым обеспечивая бесперебойную работу всей крановой системы на пути.

Рабочий механизм на концевой балке включает в себя приводной двигатель, редуктор и колесное устройство. Благодаря приводному устройству кран может двигаться вперед и назад по рельсам для достижения горизонтальной транспортировки.

3.Концевая балка мостового крана является важным несущим и рабочим компонентом мостового крана и оказывает существенное влияние на безопасность, устойчивость и эффективность работы крана.





Механизм передвижения крана

1. Крановая система мостового крана является ключевой частью, которая позволяет всему крану перемещаться горизонтально по пути. Основная функция этой системы — перемещение крана и его груза из одного места в другое, обычно по фиксированному маршруту для горизонтальной транспортировки.

2. Ниже приведены компоненты системы тележки мостового крана и их функции:



Колесное устройство

Ведущее колесо: Ведущее колесо в механизме передвижения крана отвечает за толкание крана по рельсам. Эти колеса обычно приводятся в движение электродвигателем через редуктор. Ведомое колесо: Ведомое колесо не подключено к системе привода, а пассивно следует за движением ведущего колеса. Они помогают распределить вес крана и обеспечивают плавную работу.



Приводное устройство

Двигатель: Ядром механизма передвижения крана является приводной двигатель, который приводит в движение шестерни или цепи посредством электрической энергии и в конечном итоге приводит в движение колесное устройство. Обычно на каждой стороне концевой балки мостового крана имеется двигатель, чтобы гарантировать, что кран может работать равномерно и синхронно.



Система управления

Регулировка скорости: Механизм передвижения крана обычно оснащен преобразователем частоты или другим типом устройства регулировки скорости для регулировки скорости двигателя, тем самым контролируя рабочую скорость крана. Преобразователь частоты может обеспечить плавное ускорение и замедление крана и избежать удара, вызванного внезапным запуском или остановкой.



Кабель и система электропитания

Система электропитания: Механизм передвижения крана обычно питается от шин или кабельных барабанов. Шины обычно прокладываются вдоль пути, чтобы обеспечить бесперебойное электропитание двигателя и системы управления.

3. Резюме Механизм передвижения крана мостового крана является ключевой частью горизонтального движения всего крана. Он обеспечивает эффективное и безопасное перемещение крана по рельсам. Благодаря точному управлению скоростью движения, направлением и положением тележки система управления тележкой обеспечивает основную гарантию эффективной работы крана.



Механизм передвижения тележки

1. Механизм передвижения тележки мостового крана относится к устройству тележки, которое перемещается горизонтально по главной балке мостового крана. Его основная функция - переносить подъемную систему крана и перемещаться вдоль главной балки в пределах рабочего диапазона мостового крана. Конструкция и эксплуатационные характеристики системы передвижения тележки напрямую влияют на эффективность работы крана и точность работы.

2. Ниже приведены основные компоненты и функции механизма передвижения тележки:



Рама тележки

Рама тележки является основным каркасом механизма передвижения тележки. Обычно она принимает высокопрочную стальную конструкцию и может нести подъемное устройство и его груз. Рама тележки обычно проектируется как конструкция коробчатого типа, которая может обеспечить достаточную прочность и уменьшить вес. Рама тележки устанавливается над или под главной балкой и соединяется с рельсами главной балки через колесную пару.



Система трансмиссии

Система зубчатой ​​передачи часто используется в системе движения тележки. Она имеет преимущества высокой эффективности и точности и подходит для плавной работы тележки при высокой нагрузке. Цепной привод является еще одним распространенным методом передачи, особенно в тележках, которые требуют компактной конструкции или короткого расстояния передачи. Цепной привод прост, долговечен и удобен в обслуживании.



Кабель и система электропитания

Система управления тележкой обычно питается от шин. Шина прокладывается вдоль главной балки, чтобы тележка могла непрерывно получать питание в течение всего рабочего процесса. На некоторых кранах система управления тележкой может использовать кабельный барабан для питания, особенно в ситуациях, когда необходимо перемещать грузы на большие расстояния или требуются частые операции. Система кабельного барабана может автоматически втягивать и отпускать кабель, чтобы предотвратить волочение кабеля по земле или его запутывание.

3.Резюме

Механизм передвижения тележки мостового крана является одной из важнейших частей крана, отвечающей за перемещение подъемного оборудования и тяжелых предметов. Благодаря точному управлению и стабильной работе система управления тележкой позволяет мостовому крану эффективно выполнять различные подъемные задачи и обеспечивать безопасность и надежность всего процесса работы.

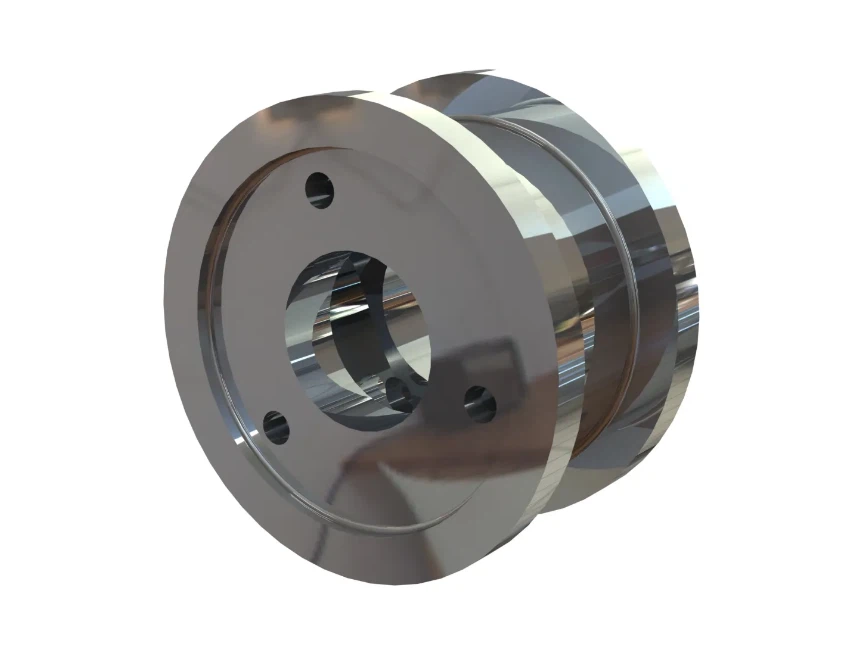

Колесо крана

1. Колеса мостового крана являются ключевыми компонентами в системе работы крана. Они несут вес всего крана и перемещают его по рельсам. Конструкция, материал и способ установки колеса напрямую влияют на эффективность работы крана, устойчивость и безопасность.

2. Ниже приведены основные характеристики колес мостового крана и их функции:



Тип колеса

Ведущее колесо: Ведущее колесо — это колесо, соединенное с приводным двигателем, которое приводит кран в движение по рельсам с помощью мощности двигателя. Обычно ведущие колеса мостового крана устанавливаются на концевых балках с обеих сторон, чтобы обеспечить плавное движение всего крана.

Ведомое колесо: Ведомое колесо не соединено с системой привода, а пассивно следует за движением ведущего колеса. Они играют балансировочную и поддерживающую роль, помогая распределить вес крана.



Материал

Стальные колеса являются наиболее часто используемым типом колес в мостовых кранах. Они обладают высокой прочностью и износостойкостью и могут выдерживать огромные нагрузки и частое использование. Стальные колеса обычно подвергаются термической обработке для повышения их твердости и долговечности. Чугунные колеса также используются в некоторых кранах, особенно в приложениях с более легкими нагрузками или более низкими требованиями. Чугунные колеса имеют хорошую прочность на сжатие, но относительно хрупкие и легко повреждаются при больших нагрузках или ударах.



Дизайн колеса

Этот тип колеса имеет только один приподнятый обод на внешнем крае, чтобы предотвратить сход колеса с рельсов. Колеса с одним ободом обычно используются для коротких расстояний или там, где не требуется высокая устойчивость на пути. Колеса с двумя ободьями имеют ободы как с внутренней, так и с внешней стороны. Такая конструкция помогает лучше удерживать колесо на рельсах и предотвращать сход с рельсов, что подходит для дальних и высокоточных рабочих требований.

3.Резюме Колеса мостового крана являются важным компонентом, определяющим эффективность и безопасность работы крана. При тщательном проектировании и регулярном обслуживании колеса могут обеспечить плавное и точное движение крана по рельсам, выдерживая при этом огромный вес крана и его груза.

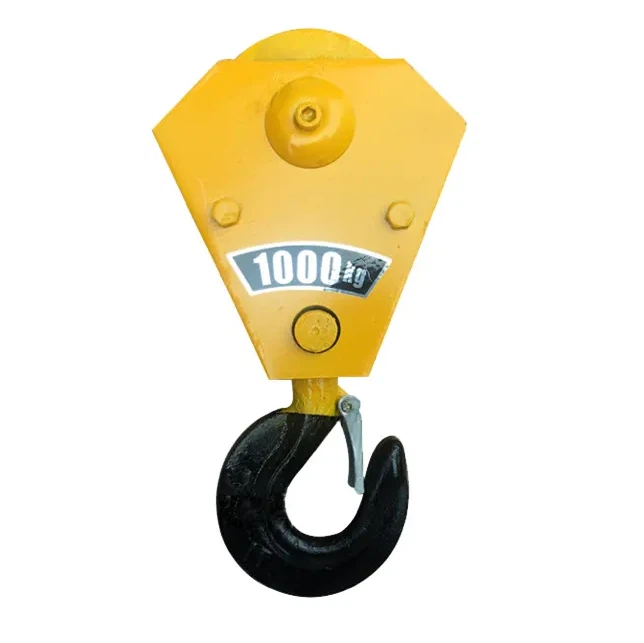

Крюк крана

1. Крюк мостового крана является ключевым компонентом в подъемной системе, используется для захвата и подвешивания различных тяжелых предметов. Крюк соединен с подъемным механизмом крана через трос или цепь и является прямым приводом для подъема, перемещения и опускания тяжелых предметов.

2. Ниже приведены основные характеристики крюка мостового крана и его функции:



Тип крючка

Одинарный крюк: Одинарный крюк является наиболее распространенным типом крюка и подходит для большинства подъемных операций. Одинарный крюк имеет простую конструкцию и удобен в эксплуатации. Обычно он используется для подъема тяжелых предметов среднего веса и правильной формы.



Строение крючка

Корпус крюка: Корпус крюка обычно выкован из высокопрочной легированной стали с хорошей несущей способностью и ударопрочностью. Конструкция корпуса крюка обычно имеет С-образную или S-образную форму, что позволяет легко устанавливать и снимать тяжелые предметы. Устье крюка: Устье крюка — это часть отверстия крюка, которая позволяет вводить стропу или другое монтажное устройство. Чтобы предотвратить случайное падение тяжелого предмета, пасть крюка обычно оснащается предохранительным замком или противоскользящим язычком.



Материалы и процесс производства

Легированная сталь: Крюки обычно изготавливаются из высокопрочной легированной стали, которая имеет хорошую износостойкость и усталостную прочность и может выдерживать длительные и высокочастотные подъемные операции. Процесс ковки: Большинство крюков мостовых кранов изготавливаются методом ковки. Ковка делает внутреннюю структуру металла более плотной, тем самым повышая прочность и долговечность крюка.



3. Резюме

Крюк мостового крана играет важную роль в подъемных операциях. Его конструкция должна учитывать прочность, безопасность и простоту эксплуатации. При правильном использовании и регулярном обслуживании крюк может сохранять хорошее рабочее состояние в течение длительного времени, обеспечивая защиту для безопасной и эффективной работы крана.





Мотор

1. Двигатель мостового крана является одним из его основных источников энергии и отвечает за приведение в действие различных движущихся частей крана, включая горизонтальное перемещение главной балки, горизонтальное перемещение тележки и подъемный механизм. Производительность двигателя напрямую влияет на эффективность работы, устойчивость и безопасность крана.

2. Ниже приведены основные характеристики и функции двигателей мостовых кранов:



Тип двигателя

Двигатель переменного тока: Обычно используется в качестве основной приводной системы мостовых кранов. Двигатели переменного тока имеют такие преимущества, как простая конструкция, легкое обслуживание и стабильная работа. Распространенные типы двигателей переменного тока включают асинхронные и синхронные двигатели. Двигатель постоянного тока: В некоторых кранах, особенно в приложениях, требующих точного управления, могут использоваться двигатели постоянного тока. Двигатели постоянного тока обеспечивают лучшие характеристики запуска и регулирования скорости и подходят для случаев, требующих высокой точности управления.



Мощность двигателя

Выбор мощности: Мощность двигателя выбирается в соответствии с конструкцией и требованиями к использованию крана. Двигатели с большей мощностью подходят для тяжелых кранов и операций с высокой нагрузкой, в то время как двигатели с меньшей мощностью подходят для легких кранов и операций с низкой нагрузкой. Возможность регулирования скорости: Выбор мощности двигателя также должен учитывать требования к регулированию скорости крана. Современные краны обычно оснащены преобразователями частоты, которые могут регулировать скорость двигателя для адаптации к различным рабочим требованиям.



Охлаждение и защита

Система охлаждения: двигатель выделяет тепло во время работы и обычно оснащается системой охлаждения (например, вентилятором или водяным охлаждением) для поддержания двигателя в безопасном диапазоне температур. Хорошая система охлаждения может повысить эффективность и срок службы двигателя. Защита от перегрузки: двигатель обычно оснащается устройством защиты от перегрузки, таким как тепловое реле или автоматический выключатель, для предотвращения повреждения двигателя из-за перегрузки или короткого замыкания. Устройство защиты от перегрузки автоматически отключит питание, когда нагрузка двигателя слишком высока, чтобы защитить двигатель и связанное с ним оборудование.



3.Подвести итоги

Электродвигатель мостового крана является основным компонентом, который реализует различные движения, влияя на эффективность работы и производительность крана. Выбор подходящего типа и мощности двигателя, а также проведение регулярного технического обслуживания являются ключом к обеспечению безопасной и эффективной работы крана.

.



Звуковая и световая сигнализация& концевой выключатель

1. Звуковая и световая сигнализация и концевой выключатель мостового крана являются важными предохранительными устройствами для обеспечения безопасной эксплуатации крана. Они соответственно играют роль предупреждения оператора и предотвращения чрезмерного перемещения оборудования, что помогает предотвратить несчастные случаи и обеспечить безопасность оборудования и операторов.



Звуковая и световая сигнализация

Функция:

Функция оповещения: Система звуковой и световой сигнализации используется для напоминания оператору и окружающему персоналу о рабочем состоянии крана, особенно когда кран запущен, работает или приближается к опасной зоне. Звуковой и световой сигнал тревоги обычно передается с помощью зуммеров, сирен и мигающих огней.

Напоминание о нештатной ситуации: если во время работы крана возникнет нештатная ситуация (например, перегрузка, неисправность и т. д.), система звуковой и световой сигнализации автоматически подаст звуковой сигнал, чтобы напомнить оператору о необходимости принять меры.

Компоненты:

Звуковая сигнализация: обычно устанавливается в операционной или ключевых частях крана, издает зуммер, сирены или другие типы звуковых сигналов для оповещения оператора или окружающего персонала.

Световая сигнализация: Обычно мигающий свет или индикаторная лампа, установленная на видном месте на кране. Когда кран работает или находится в ненормальном состоянии, свет будет мигать, привлекая внимание.

Принцип работы:

Когда система управления краном обнаруживает определенное рабочее состояние или нештатную ситуацию (например, запуск крана, перегрузка, движение до конечного выключателя и т.п.), автоматически включается система звуковой и световой сигнализации и подает звуковой и световой сигнал.

Оператор может вовремя отреагировать, наблюдая и прослушивая звуковые и световые сигналы тревоги, чтобы обеспечить безопасную работу.

Применимые случаи:

Запуск и работа: Когда кран запускается или движется, звуковая и световая сигнализация напоминает оператору и окружающему персоналу о необходимости сохранять бдительность и избегать случайного попадания в опасную зону.

Опасное состояние: Когда кран приближается к предельному положению или груз превышает безопасный диапазон, система звуковой и световой сигнализации подает звуковой и световой сигнал для предотвращения несчастных случаев.

Концевой выключатель

Функция:

Ограничение диапазона движения: Концевой выключатель используется для ограничения диапазона движения крана или тележки, чтобы предотвратить выход оборудования за пределы проектного диапазона и избежать несчастных случаев, таких как столкновение или сход с рельсов.

Автоматическая остановка: когда часть крана (например, главная балка, тележка или крюк) достигает заданного предельного положения, концевой выключатель автоматически отключает подачу питания или управляющего сигнала, чтобы остановить движение крана.

Компоненты:

Механический концевой выключатель: Это наиболее распространенный тип, который определяет положение посредством физического контакта. Когда компонент крана касается концевого выключателя, выключатель запускает цепь, отключающую подачу питания.

Фотоэлектрический концевой выключатель: Положение крана определяется фотоэлектрическим датчиком. Он работает бесконтактно и подходит для случаев, когда требуются высокие требования к точности.

Магнитный концевой выключатель: он использует изменения магнитного поля для определения изменений положения и подходит для использования в пыльных или влажных средах.

Принцип работы:

Механический предел: когда кран или тележка перемещаются в установленное предельное положение, срабатывает концевой выключатель, отключая подачу питания на двигатель для предотвращения дальнейшего движения.

Автоматический сброс: Некоторые концевые выключатели имеют функцию автоматического сброса. Когда оборудование возвращается в нормальное положение из предельного положения, концевой выключатель автоматически сбрасывается и восстанавливает нормальную работу оборудования.

Сценарии применения:

Ограничение подъема: Ограничьте максимальную высоту подъема крюка, чтобы предотвратить его чрезмерный подъем и, как следствие, обрыв троса или другие несчастные случаи.

Ограничение хода: Ограничьте диапазон хода главной балки и тележки, чтобы предотвратить их удар о конец пути или другие препятствия.

Ограничение поворота: в некоторых мостовых кранах концевой выключатель также может использоваться для ограничения угла поворота стрелы или поворотной платформы.

2.Резюме

Система звуковой и световой сигнализации и концевой выключатель мостового крана являются ключевыми устройствами для обеспечения его безопасной работы. Система звуковой и световой сигнализации посылает звуковые и световые сигналы, чтобы напомнить оператору и окружающему персоналу о необходимости обращать внимание на состояние крана для предотвращения несчастных случаев; концевой выключатель ограничивает диапазон перемещения крана, чтобы предотвратить его выход за пределы проектного диапазона или столкновение, обеспечивая безопасность работы и целостность оборудования. Сочетание этих двух значительно повышает показатели безопасности мостового крана и снижает риск эксплуатации.

Устройства безопасности

Устройство защиты от перегрузки

Функция: предотвращает продолжение работы крана при превышении номинальной нагрузки, тем самым предотвращая механические поломки и несчастные случаи.

Принцип работы: Устройство контролирует нагрузку крана с помощью датчиков. Когда обнаруживается, что нагрузка превышает предел безопасности, система подает звуковой сигнал и автоматически отключает подъемную цепь крана, делая невозможным продолжение подъема тяжелых предметов.

Распространенные формы: механическая защита от перегрузки, электронная защита от перегрузки (например, ограничитель крутящего момента).

Концевой выключатель

Функция: Используется для ограничения крайнего положения движения крана, чтобы не допустить выхода главной балки, тележки или крюка за пределы заданного диапазона, чтобы избежать столкновений и повреждений.

Применение: предел подъема, предел перемещения, предел вращения и т. д.

Тип: механический концевой выключатель, фотоэлектрический концевой выключатель, магнитный концевой выключатель и т. д.

Звуковая и световая сигнализация

Функция: Подавая звуковые и световые сигналы, оператор и окружающий персонал информируются о рабочем состоянии крана, особенно в опасных или нештатных ситуациях.

Применение: запуск крана, предупреждение о перегрузке, уведомление при срабатывании предела и т. д.

Устройство аварийной остановки

Функция: В аварийной ситуации оператор может быстро отключить электропитание крана с помощью кнопки аварийной остановки, чтобы немедленно остановить все операции.

Расположение: Обычно устанавливается в доступном месте в операционной, шкафу управления или кране для быстрого реагирования в чрезвычайной ситуации.

Ветрозащитное устройство

Функция: Используется для предотвращения опрокидывания или схода крана с рельсов из-за сильного ветра при работе на открытом воздухе.

Состав: ветрозащитный зажим для рельса, ветрозащитный анкер, ветрозащитная сигнализация и т. д.

Буфер

Функция: Буфер устанавливается в конце пути для предотвращения удара тележки или кабины крана о конец пути в экстремальных случаях и снижения силы удара.

Тип: пружинный буфер, гидравлический буфер и т. д.

Режим управления

Система управления ПЛК

Функция: ПЛК (программируемый логический контроллер) является ядром системы управления мостовым краном, отвечает за выполнение рабочих команд, мониторинг состояния оборудования и реализацию автоматического управления.

Особенности: Он обладает преимуществами гибкого программирования, быстрого реагирования, высокой надежности и т. д., а также может реализовывать сложную логику управления и автоматическую работу.

Применение: Управление движением, управление подъемом, ограничение движения и т. д. больших и малых автомобилей.

Система управления преобразованием частоты

Функция: Регулируя частоту двигателя, можно плавно запускать кран, точно регулировать скорость и реализовать энергосберегающую работу.

Преимущества: снижение влияния пускового тока, повышение точности работы, увеличение срока службы механизмов и экономия энергии.

Применение: Управление движением больших и малых автомобилей, управление скоростью подъема.

Система дистанционного управления

Функция: Позволяет оператору управлять работой крана с помощью беспроводного пульта дистанционного управления, находясь в безопасном месте вдали от крана.

Преимущества: Повышение безопасности и гибкости эксплуатации, особенно в сложных или опасных производственных условиях.

Применение: Дистанционное управление пуском, остановкой, передвижением, подъемом и другими операциями крана.

Система HMI (человеко-машинный интерфейс)

Функция: Система HMI обеспечивает удобный интерфейс «человек-машина», где оператор может напрямую контролировать и управлять различными функциями крана с помощью сенсорного экрана или панели управления.

Особенности: Интуитивно понятный интерфейс управления, функции мониторинга и диагностики в реальном времени, отображение сигналов тревоги и запись данных.

Применение: Отображение рабочего состояния, условий нагрузки, информации о неисправностях и т. д. крана.

Система мониторинга и управления данными

Функция: Используется для мониторинга рабочих данных крана (таких как нагрузка, скорость, положение и т. д.) в режиме реального времени, а также для записи и анализа данных.

Преимущества: повышение эффективности работы, профилактического обслуживания и оптимизация управления.

Применение: Удаленный мониторинг, диагностика неисправностей, анализ и регистрация данных эксплуатации.





























12.Набросок











1. Высокая грузоподъемность

Большая грузоподъемность: конструкция мостовых кранов позволяет им выдерживать очень большие нагрузки и обычно подходит для тяжелых промышленных операций, таких как сталелитейные заводы, судостроительные верфи, машиностроительные заводы и т. д.

Доступно множество спецификаций: мостовые краны могут быть спроектированы и изготовлены в соответствии с конкретными потребностями для удовлетворения требований по грузоподъемности от нескольких тонн до сотен тонн.

2. Эффективное использование пространства

Широкая область охвата: основная балка мостового крана обычно устанавливается на путях завода или цеха и может перемещаться по всей рабочей зоне, полностью используя верхнее пространство, не занимая при этом пространство на земле.

Высокая гибкость: кран может обеспечивать полный охват в горизонтальном и вертикальном направлениях и гибко выполнять задачи по перемещению материалов в любой точке рабочей зоны.

3. Высокоточная работа

Точное позиционирование: Современные мостовые краны обычно оснащены сложными системами управления (такими как управление ПЛК, управление с преобразованием частоты), которые позволяют достигать точного позиционирования тяжелых объектов и подходят для случаев, требующих высокоточного манипулирования.

Плавное движение: применение преобразователей частоты и буферных систем обеспечивает более плавный ход мостовых кранов при запуске, остановке и работе, снижая удары и тряску груза.

4. Удобство эксплуатации

Различные методы управления: мостовыми кранами можно управлять с земли, из кабины или с помощью беспроводного дистанционного управления, что позволяет адаптировать их к различным условиям эксплуатации и требованиям, повышая удобство и безопасность эксплуатации.

Автоматизация и интеллект: с развитием промышленной автоматизации мостовые краны могут интегрироваться с системами автоматизации для реализации автоматической обработки, точного штабелирования, удаленного мониторинга и других функций, что позволяет сократить потребность в рабочей силе и повысить эффективность работы.

5. Высокая безопасность

Множество предохранительных устройств: мостовые краны оснащены различными предохранительными устройствами, такими как концевые выключатели, устройства защиты от перегрузки, устройства аварийной остановки, устройства защиты от ветра и т. д., которые эффективно предотвращают несчастные случаи.

Избыточная конструкция: ключевые компоненты обычно имеют избыточную конструкцию, чтобы гарантировать безопасную работу системы в случае выхода из строя какой-либо детали.





1. Производство

Тяжелое машиностроение: на машиностроительных заводах мостовые краны используются для перемещения и сборки крупных деталей машин, таких как двигатели, турбины, станки и т. д. Их высокоточная работа и большая грузоподъемность делают сборку и перемещение тяжелых деталей более безопасными и эффективными.

Автомобилестроение: используется для перемещения автозапчастей, особенно на сборочных линиях автомобилей, для подъема и позиционирования основных компонентов, таких как двигатели и кузова автомобилей.

2. Металлургия железа и стали

Сталелитейные заводы: Мостовые краны используются для перемещения расплавленных металлов, слитков и другого тяжелого сырья. В этих высокотемпературных условиях краны должны обладать высокой термостойкостью и безопасностью.

Прокатные станы: На прокатных станах мостовые краны используются для перемещения стальных рулонов, стальных листов и стальных балок, помогая переносить прокат с производственных линий на склады или транспортное оборудование.

3. Складирование и логистика

Большие склады: Мостовые краны широко используются для погрузки и разгрузки грузов и штабелирования на больших складах. Они могут эффективно использовать вертикальное и горизонтальное пространство и максимизировать вместимость складов.

Логистические центры: В логистических центрах мостовые краны используются для быстрого перемещения и сортировки тяжелых грузов, обеспечивая эффективность логистических операций.

4. Порты и доки

Обработка контейнеров: В портах и ​​доках мостовые краны используются для погрузки и разгрузки контейнеров. Они могут быстро перемещать большие контейнеры между судами, грузовиками и складами, обеспечивая быструю передачу товаров.

Обработка насыпных грузов: мостовые краны также используются для погрузки, разгрузки и штабелирования насыпных грузов (таких как руда, уголь, зерно и т. д.), помогая ускорить обработку грузов.

5. Энергетика

Электростанции: На тепловых электростанциях, гидроэлектростанциях и атомных электростанциях мостовые краны используются для перемещения и обслуживания крупного энергетического оборудования, такого как турбины, роторы генераторов, трансформаторы и т. д. Такое оборудование обычно очень тяжелое и требует точного позиционирования.

Подстанции: мостовые краны используются для подъема и установки крупных трансформаторов, распределительных устройств и оборудования управления электропитанием для обеспечения безопасной и надежной работы энергетической инфраструктуры.



кранпроизводство процедура

Проверка материалов

Контроль качества: закупаемое сырье проходит строгий контроль качества, чтобы убедиться в его соответствии проектным требованиям и национальным стандартам.

Хранение материалов: Квалифицированные материалы хранятся в соответствии с классификацией, чтобы предотвратить коррозию или повреждение.

Резка и формовка

Резка стали: используйте плазменную резку, лазерную резку или газовую резку и другие технологии для резки стали в соответствии с размерами чертежа проекта.

Формовочная обработка: Формирование стального листа посредством гибки, прокатки, сварки и других процессов для изготовления главной балки, концевой балки и других конструктивных деталей.

Сварка

Сварка компонентов: Вырезанные и сформированные стальные детали свариваются в основные конструкции, такие как главная балка, концевая балка и тележка. Процесс сварки должен строго контролироваться для обеспечения прочности конструкции и качества сварки.

Проверка сварных швов: используйте технологию неразрушающего контроля (например, ультразвуковой контроль, радиографический контроль) для проверки сварных швов, чтобы убедиться в отсутствии трещин и других дефектов.

Обработка

Прецизионная механическая обработка: выполняется прецизионная механическая обработка ключевых компонентов крана, таких как колесные пары, посадочные места подшипников, шкивы и т. д., для обеспечения точности их размеров и качества поверхности.

Сборка всей машины

Генеральная сборка: На основе предварительной сборки осуществляется общая сборка крана, включая окончательный монтаж главной балки, концевой балки, подъемного механизма, механизма шагания и т. д.

Ввод в эксплуатацию и тестирование

В динамических условиях проверяются эксплуатационные характеристики крана, включая проверку подъемных, ходовых, рулевых и других функций. Проверяются общие размеры собранного мостового крана, чтобы убедиться, что все размеры соответствуют проектным требованиям.

Напыление и антикоррозийная обработка

Обработка поверхности Удаление ржавчины: удаление ржавчины с поверхности крана, распространенные методы включают пескоструйную обработку, травление и т. д. Нанесение грунтовки: распыление антикоррозионной грунтовки на обработанную поверхность для предотвращения окисления и коррозии металла. Нанесение верхнего покрытия Цветное напыление: распыление верхнего покрытия в соответствии с требованиями заказчика или отраслевыми стандартами для придания крану защитного и декоративного эффекта. Маркировка: после распыления нанесите идентификационную информацию крана в соответствии со спецификациями, например, модель, номинальную нагрузку и т. д.

Завод и монтаж

Упаковка и транспортировка

Защита упаковки: Защитная упаковка ключевых компонентов крана для предотвращения повреждений во время транспортировки. Организация транспортировки: В зависимости от размера оборудования и условий транспортировки выберите подходящий способ транспортировки для транспортировки крана на площадку заказчика.

Приемка и доставка

Принятие клиентов

Приемка на месте: Заказчик проводит приемку крана на месте в соответствии с требованиями договора и техническими характеристиками для проверки работоспособности и качества оборудования.

Устранение проблем: Если обнаружены какие-либо проблемы, производитель должен устранить их вовремя, чтобы гарантировать, что оборудование полностью соответствует требованиям заказчика. Доставка и использование Обучение эксплуатации: Производитель обычно обучает операторов заказчика, чтобы они могли правильно и безопасно управлять краном.













Проверка материалов

Контроль качества: закупаемое сырье проходит строгий контроль качества, чтобы убедиться в его соответствии проектным требованиям и национальным стандартам.

Хранение материалов: Квалифицированные материалы хранятся в соответствии с классификацией, чтобы предотвратить коррозию или повреждение.

Резка и формовка

Резка стали: используйте плазменную резку, лазерную резку или газовую резку и другие технологии для резки стали в соответствии с размерами чертежа проекта.

Формовочная обработка: Формирование стального листа посредством гибки, прокатки, сварки и других процессов для изготовления главной балки, концевой балки и других конструктивных деталей.

Сварка

Сварка компонентов: Вырезанные и сформированные стальные детали свариваются в основные конструкции, такие как главная балка, концевая балка и тележка. Процесс сварки должен строго контролироваться для обеспечения прочности конструкции и качества сварки.

Проверка сварных швов: используйте технологию неразрушающего контроля (например, ультразвуковой контроль, радиографический контроль) для проверки сварных швов, чтобы убедиться в отсутствии трещин и других дефектов.

Обработка

Прецизионная механическая обработка: выполняется прецизионная механическая обработка ключевых компонентов крана, таких как колесные пары, посадочные места подшипников, шкивы и т. д., для обеспечения точности их размеров и качества поверхности.

Сборка всей машины

Генеральная сборка: На основе предварительной сборки осуществляется общая сборка крана, включая окончательный монтаж главной балки, концевой балки, подъемного механизма, механизма шагания и т. д.

Ввод в эксплуатацию и тестирование

В динамических условиях проверяются эксплуатационные характеристики крана, включая проверку подъемных, ходовых, рулевых и других функций. Проверяются общие размеры собранного мостового крана, чтобы убедиться, что все размеры соответствуют проектным требованиям.

Напыление и антикоррозийная обработка

Обработка поверхности Удаление ржавчины: удаление ржавчины с поверхности крана, распространенные методы включают пескоструйную обработку, травление и т. д. Нанесение грунтовки: распыление антикоррозионной грунтовки на обработанную поверхность для предотвращения окисления и коррозии металла. Нанесение верхнего покрытия Цветное напыление: распыление верхнего покрытия в соответствии с требованиями заказчика или отраслевыми стандартами для придания крану защитного и декоративного эффекта. Маркировка: после распыления нанесите идентификационную информацию крана в соответствии со спецификациями, например, модель, номинальную нагрузку и т. д.

Завод и монтаж

Упаковка и транспортировка

Защита упаковки: Защитная упаковка ключевых компонентов крана для предотвращения повреждений во время транспортировки. Организация транспортировки: В зависимости от размера оборудования и условий транспортировки выберите подходящий способ транспортировки для транспортировки крана на площадку заказчика.

Приемка и доставка

Принятие клиентов

Приемка на месте: Заказчик проводит приемку крана на месте в соответствии с требованиями договора и техническими характеристиками для проверки работоспособности и качества оборудования.

Устранение проблем: Если обнаружены какие-либо проблемы, производитель должен устранить их вовремя, чтобы гарантировать, что оборудование полностью соответствует требованиям заказчика. Доставка и использование Обучение эксплуатации: Производитель обычно обучает операторов заказчика, чтобы они могли правильно и безопасно управлять краном.

горячая этикетка : балочный мостовой кран, Китай балочный мостовой кран производители, поставщики, завод
