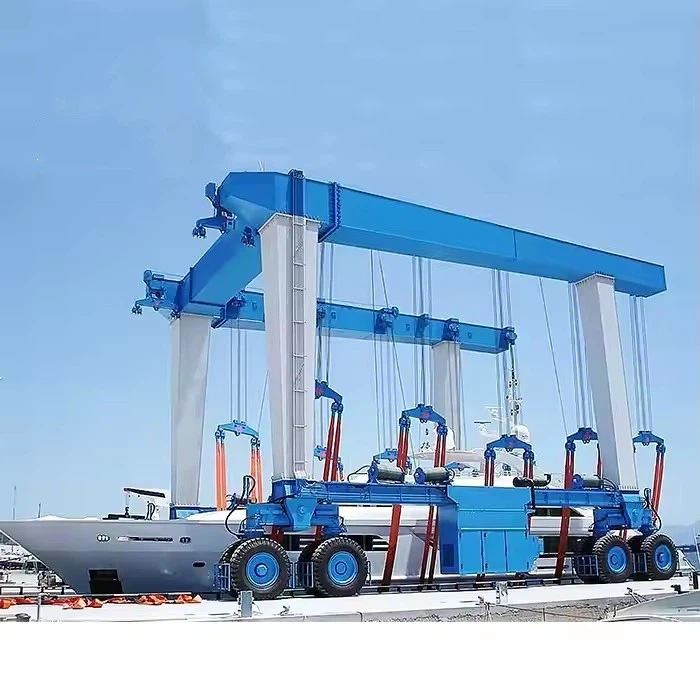

Мобильный козловой кран грузоподъемностью 300 тонн

Передвижной козловой кран грузоподъемностью 300-тонн — это мощная подъемная система, предназначенная для погрузки-разгрузки, транспортировки и обслуживания больших лодок, яхт и морских судов. Ниже приводится подробное описание его основных особенностей и характеристик:

1. Основные характеристики:
Высокая грузоподъемность: предназначен для подъема и перемещения лодок весом до 300 тонн.

Мобильная конструкция: оснащена колесами или гусеницами для легкого перемещения по верфям, пристаням для яхт или сухим докам.

Регулируемый пролет и высота. Портальные балки часто можно регулировать в соответствии с размерами лодок.

Прочная конструкция: изготовлена ​​из высококачественной-стали, обеспечивающей долговечность и стабильность.

Гидравлическое/электрическое управление: Приводится в действие гидравлическими системами или электродвигателями для плавного подъема и перемещения.

Системы безопасности: включают защиту от перегрузки, аварийные тормоза и механизмы предотвращения-раскачивания.

Сравнение: Портальный подъемник для лодок и Travelift

Выбор подходящего козлового крана для лодки

Грузоподъемность 600 тонн
Пролет (ширина) 3 - 12 метров (регулируемый)
Высота подъема 3 - 10 метра
Рабочий класс A3-A5 (легкий и средний режим работы)
Скорость подъема 0.5 - 8 м/мин (переменная)
Тип главной балки Одинарная/двойная балка (коробчатого типа-)
Электропитание 220 В/380 В, 3-фазное или ручное.
Режим управления Подвесное управление/беспроводной пульт дистанционного управления
Тип подъемника Электрическая цепная таль/тросовая таль
Ходовой привод Ручной или моторизованный
Защита от коррозии: горячее-оцинкование или морская-краска
Устойчивость к ветру до 6 баллов по шкале Бофорта (для использования на открытом воздухе)
Рабочая температура от -20 до +50 градусов

Передвижной козловой кран грузоподъемностью 300-тонн — это мощная подъемная система, предназначенная для верфей, морского строительства и обслуживания лодок. Его ключевые компоненты включают в себя:

1. Структурные компоненты
Портальная рама: основная стальная конструкция, состоящая из вертикальных опор и горизонтальной балки (мостовой балки).

Ножки/колонны: поддерживают кран и могут фиксироваться или регулироваться по высоте.

Поперечная балка/балка: горизонтальная верхняя балка, охватывающая рабочую зону и поддерживающая подъемник.

Концевые тележки: колесные конструкции у основания ножек для обеспечения мобильности.

2. Подъемный механизм
Подъемник: электрическая или гидравлическая лебедка с крюком большой-грузоподъемности (номинал 300 т).

Тросы и шкивы: сверхпрочные-стальные тросы и шкивы для погрузки-разгрузки.

Распорка/подъемная балка: равномерно распределяет вес при подъеме больших лодок.


3. Система мобильности
Колеса/гусеницы: резиновые-колеса с колесами или рельсовые-гусеницы для передвижения.

Приводные двигатели: электрические или гидравлические двигатели для движения.

Система рулевого управления: ручное или дистанционное-управление направлением движения.


4. Система питания и управления
Источник питания: электрический (кабельный барабан или аккумулятор) или дизельный-гидравлический.

Панель управления: подвесное, кабинное или беспроводное дистанционное управление.

Датчики и концевые выключатели: защита от перегрузки, ограничители высоты и системы предотвращения-столкновений.

5. Функции безопасности
Тормоза: Механические или гидравлические тормозные системы.

Стабилизаторы/аутригеры: выдвижные опоры для устойчивости во время подъема.

Анемометр (для наружного использования): контроль скорости ветра.

6. Дополнительные аксессуары
Система синхронизации (для кранов с двойным-подъемом).

Система взвешивания: встроенное измерение нагрузки.

Защита от атмосферных воздействий: коррозионно--стойкие покрытия для морской среды.

Этот кран обычно используется для сухого-докования, ремонта лодок и спуска на воду судов.

ЭСКИЗ

Основная техническая

300-тонный передвижной козловой кран для подъема лодок обладает рядом преимуществ, что делает его предпочтительным выбором для морского транспорта, судостроения и подъема тяжелых грузов. Вот ключевые преимущества:

1. Высокая грузоподъемность
Способен поднимать до 300 тонн, что делает его идеальным для больших лодок, яхт, судовых секций и тяжелых промышленных грузов.

Подходит для верфей, сухих доков и судоремонтных предприятий.

2. Мобильность и гибкость
Конструкция с креплением-на колесах позволяет легко перемещаться по рельсам или плоской поверхности, позволяя перемещать устройство без разборки.

Идеально подходит для объектов, требующих частого перемещения тяжелых грузов.

3. Эффективность использования пространства
Не требует фиксированного фундамента, как у мостовых кранов, что позволяет экономить место на верфях и в мастерских.

Регулируемый пролет и высота для размещения лодок разных размеров.

4. Универсальность приложений
Используется для спуска на воду, ремонта, обслуживания и транспортировки лодок.

Может обслуживать различные типы судов, включая яхты, рыбацкие лодки и небольшие корабли.

5. Экономически-эффективное решение
Более низкие затраты на установку по сравнению со стационарными кранами (нет необходимости в постоянных опорных конструкциях).

Уменьшает зависимость от нескольких кранов, оптимизируя рабочий процесс.

6. Настраиваемый дизайн
Регулируемый пролет, высота подъема и длина взлетно-посадочной полосы в соответствии с конкретными эксплуатационными потребностями.

Может быть оснащен синхронными подъемными системами для сбалансированного распределения нагрузки.

7. Улучшенные функции безопасности.
Оснащен системами предотвращения-столкновений, защитой от перегрузки и экстренным торможением.

Прочная стальная конструкция обеспечивает устойчивость при подъеме тяжелых грузов.

8. Сокращение времени простоя
Обеспечивает быстрое и эффективное управление судном, сводя к минимуму задержки в судостроении или ремонте.

Быстрее, чем традиционные методы подъема, такие как стропы или плавучие краны.

9. Экологически чистый вариант
Доступны электрические или гибридные варианты питания, позволяющие снизить выбросы в чувствительных морских средах.

10. Простая сборка и перемещение.
Модульная конструкция позволяет быстро устанавливать и демонтировать при необходимости.

При необходимости можно перемещать в другое рабочее место.

Идеальное применение:
Верфи и сухие доки – Спуск на воду и подъем лодок.

Морские ремонтные предприятия – подъемные суда для технического обслуживания.

Производители лодок – транспортировка корпусов и крупных компонентов.

Порты и гавани – обработка тяжелых грузов или поврежденных судов.

Заключение:
Мобильный козловой кран грузоподъемностью 300 тонн обеспечивает высокую грузоподъемность, мобильность и экономическую эффективность, что делает его отличным выбором для морских и тяжелых промышленных подъемных операций. Его гибкость и функции безопасности обеспечивают плавное и эффективное управление большими лодками и компонентами судов.

Передвижной козловой кран грузоподъемностью 300-тонн — это сверхмощная подъемная система, предназначенная для погрузки-разгрузки крупных судов, таких как корабли, яхты и баржи, на верфях, в сухих доках, пристанях для яхт и ремонтных предприятиях. Вот его основные приложения и функции:

Приложения:
Судостроение и ремонт:

Подъем и позиционирование крупных секций корабля, корпусов и компонентов во время строительства.

Перемещение лодок в сухие доки и из них для технического обслуживания и ремонта.

Работа пристани и верфи:

Спуск на воду и подъем яхт, рыбацких лодок и коммерческих судов.

Транспортировка лодок между хранением, ремонтом и водой.

Портовые и морские операции:

Погрузка/разгрузка тяжелого морского оборудования и сборных конструкций.

Помощь в установке модулей морской платформы.

Обработка барж и плавучих конструкций:

Подъем и перемещение барж, плавучих доков и понтонов.

Аварийно-спасательные операции:

Подъём затонувших или поврежденных судов из водных объектов.

Процесс производства 300-тонного мобильного козлового крана для подъема лодок включает несколько ключевых этапов: от проектирования и закупки материалов до изготовления, сборки, испытаний и окончательной поставки. Ниже приведено подробное описание типичного производственного процесса:

1. Проектирование и проектирование
Анализ требований. Определите грузоподъемность (300 т), пролет, высоту, потребности в мобильности (на рельсовом- или резиновом-колесе), а также условия окружающей среды.

Конструктивное проектирование: моделирование CAD (AutoCAD, SolidWorks) портальной рамы, балок, опор и подъемного механизма.

Механические и электрические системы: Проектирование подъемников, тележек, двигателей, тормозов и систем управления (проводное/беспроводное дистанционное управление).

Моделирование нагрузки: анализ методом конечных элементов (FEA) для проверки структурной целостности при динамических нагрузках.

Соответствие нормативным требованиям: обеспечьте соблюдение таких стандартов, как ISO, DIN, FEM или ASME.

2. Закупка материалов
Стальные пластины и балки: высококачественная-сталь (Q345B, ASTM A572) для основных балок и опор.

Компоненты машин: двигатели, коробки передач, тросы, крюки и колеса.

Электрические компоненты: ПЛК, датчики, преобразователи частоты и кабели.

3. Изготовление ключевых компонентов
A. Изготовление портальной рамы
Ноги и поперечные балки: нарезайте, сваривайте и обрабатывайте стальные пластины в коробчатые секции или ферменные конструкции.

Основные балки: изготовляйте сварные коробчатые балки или решетчатые балки с точностью, чтобы избежать прогиба.

Сварка и неразрушающий контроль: ультразвуковой/рентгеновский контроль для обеспечения качества сварных швов.

B. Сборка подъемного механизма
Подъемник и тележка: соберите электрические или гидравлические подъемники (двух-балочная конструкция грузоподъемностью 300 т).

Шкивы и тросы. Установите и натяните-высокопрочные стальные тросы.

Концевые тележки. Изготовьте колесные сборки для обеспечения мобильности (на рельсах или шинах-).

4. Обработка поверхности и покраска
Пескоструйная очистка: удалить ржавчину и подготовить поверхности.

Грунтовка и покраска: нанесите анти-коррозионное покрытие (эпоксидная смола + полиуретан) для обеспечения долговечности.

5. Сборка и интеграция
Монтаж портальной конструкции: скрепите болтами или приварите опоры и балки на-сайте или на заводе.

Механический монтаж: смонтируйте подъемники, тележки и системы привода.

Электрическая проводка: Подключите панели управления, концевые выключатели и устройства безопасности.

6. Тестирование и ввод в эксплуатацию
Нагрузочное тестирование:

Статическое испытание: 125 % номинальной нагрузки (375 т) для проверки деформации.

Динамическое испытание: нагрузка 110 % (330 т) с движениями для проверки устойчивости.

Функциональные тесты: проверьте плавность работы подъема, перемещения и торможения.

Проверки безопасности: аварийная остановка, защита от перегрузки и системы предотвращения-столкновений.

7. Доставка и установка
Транспортировка: Разберите при необходимости для логистики.

-Сборка на месте: переустановите- кран на верфи или верфи.

Обучение операторов: передача с соблюдением правил техники безопасности и эксплуатации.

Вид мастерской:

Компания установила интеллектуальную платформу управления оборудованием, а также установила 310 комплектов (комплектов) погрузочно-разгрузочных и сварочных роботов. После выполнения плана будет более 500 комплектов (комплектов), а степень объединения оборудования в сеть достигнет 95% . 32 сварочных линий введено в эксплуатацию, планируется установить 50, а уровень автоматизации всей линейки продуктов достиг 85%.
