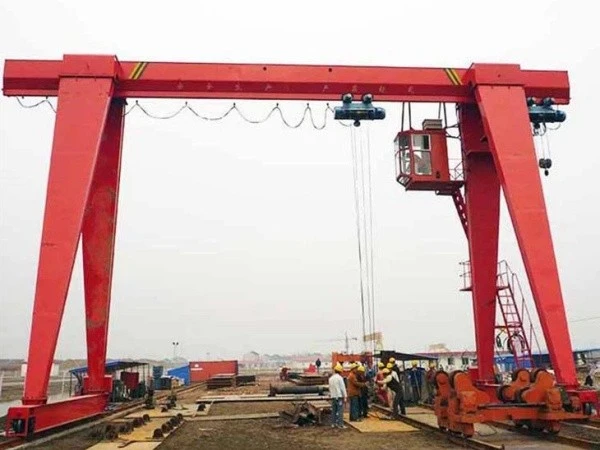

Кадр 15 -тонной сингл -барабанщик



Односторонняя гандри-крана A-Frame-это экономически эффективная, универсальная и мобильная система крана, используемая для подъема и транспортировки тяжелых нагрузок в промышленных, строительных и наружных условиях. Емкость 15- тонна подходит для средней до тяжелых операций.



Место происхождения: Хенан, Китай

Гарантия: 2 года

Вес (кг): 60000 кг

Видео, исходящее в инспекции: предоставлено

Отчет о тестировании машин: предоставлен

Приложение: склады, завод и другое место

Тип крана: гэнтерный кран типа коробки

Скорость путешествия: 20 м\/мин

Подъемный механизм: электрический подъемник

Метод управления: контроль заземления+ пульт дистанционного управления (настраивается)

Рабочая обязанность: A5

Рабочая температура: -20 ~ +40 степень

Промышленное напряжение: 380V50Hz3phanse или другие

Цвет: индивидуально

Настройка: принята





1. Луч

1) Структура и дизайн
Тип: Одиночная балка, луча типа коробки или сваренный I-луч

Форма: горизонтальный луч, установленный между двумя ногами A-Frame

Метод проектирования: оптимизирован с использованием анализа конечных элементов (FEA) для структурной целостности и управления отклонениями

2) материал
Стальная степень: высокопрочная конструкционная сталь, такая как Q235B или Q345B (ASTM A36 или эквивалент)

Толщина пластины: обычно 6–20 мм, в зависимости от пролета и нагрузки



2. Система натяжения

Защита от перегрузки: ограничитель нагрузки, интегрированный в систему управления

Тепловая защита: мотор имеет встроенную защиту от перегрева

Двухступенчатый или VFD-диск: для точного управления подъемом и мягким запуска\/остановкой

Аварийная остановка: включен в цепь управления и подвес\/удаленный контроллер

Высокая долговечность: разработан для непрерывной работы в промышленных средах

3.перевозка

Конечная перевозка a-frame 15- тонн однополосного грантового крана является критическим структурным и механическим компонентом, который поддерживает основной луч и позволяет кран двигаться вдоль дорожки или земли. Он также интегрирует колеса колеса и механизм вождения.
Функция
Соединяет ножки A-Frame и поддерживает основной балки

Домещает колеса и мотор с краном для продольного движения

Многие часть общей нагрузки крана (разделен с противоположным концом)



4. Крановый механизм путешествий

Система перемещения крана a-frame 15- тонна, гранд-крана, позволяет всей структуре крана перемещаться продольно вдоль рельсов (или шин, если мобильные). Это движение позволяет крану позиционировать свой механизм подъема на нагрузку и переносить его вдоль полного промежутка рабочей зоны.
Цель
Включает продольное путешествие всего крана на рельсах или колесах

Обеспечивает точное позиционирование нагрузки вдоль длины рабочей зоны

Диски установлены на конечных вагонах крана

5. Первопровод механизма

Система перемещения троллейбуса a-frame 15- тонн-салона Гантри-Грант-это механизм, который перемещает подъемную единицу (троллейбус и подъезд) горизонтально вдоль главной балки. Эта система обеспечивает точное левое правое (перекрестное) позиционирование нагрузки.
Цель
Перемещает подъемник и крюч

Обеспечивает точное размещение тяжелых нагрузок на промежутке крана

6. Колесо

Колесо a-frame 15- тонна однополосного грантового крана является критическим компонентом механизма перемещения крана. Он несет вес крана и позволяет продольному движению вдоль рельсов.
Тип
Железнодорожные стальные колеса

Обычно с двойным фланцом для лучшего выравнивания железнодорожных железнодорожных

7. Крюк

Крюк a-frame 15- тонн однополовный GANTRE GANTRY является жизненно важным компонентом обработки нагрузки в системе подъема. Он отвечает за непосредственное взаимодействие с поднятой нагрузкой, обеспечение безопасных, безопасных и эффективных операций подъема.
Тип крючка
Кованая стальная крюк

Одиночный крюк (стандарт для 15t)

Необязательно: двойной крючок (для стабильности или специальных потребностей в подъеме)

8. Мотор

VFD (инверторный привод): управление плавным скоростью, мягкий запуск\/остановка, энергоэффективность
Двухступенчатый двигатель: настройки с высокой\/низкой скоростью для точной и объемной обработки
Интегрированный тормоз: электромагнитный тормоз, установленный на валу двигателя для мгновенной остановки
Поддержка энкодера: для обратной связи и готовых к автоматизации систем

.

9.Sound и Light Alarm System & Limit Lignal Switch

1) Система звуковой и легкой сигнализации
Цель:
Предупреждает работников поблизости, когда кран собирается начать двигаться или поднимать, повышая безопасность участка.

Обеспечивает визуальные и слышимые оповещения во время работы крана, снижая риски аварии.
2) Предельные переключатели
Цель:
Предотвратить проезд крана или троллейбуса за пределы безопасных пределов, избегая столкновений или ухода за собой.

Защитите подъемник от перекрытия или чрезмерного снижения, чтобы предотвратить повреждение или несчастные случаи.

10. Безопасные устройства

1. Устройство защиты от перегрузки
Предотвращает подъемные нагрузки, превышающие рейтинг крана (15 тонн).

Автоматически сокращает питание или звучит тревога при обнаружении перегрузки.

Обычно использует нагрузочные ячейки или деформационные датчики для измерения фактической нагрузки.

2. Предельные переключатели
Выходные переключатели верхнего и нижнего предела: остановите подъемник, когда крюк достигает своего наивысшего или самых низких безопасных положений, чтобы предотвратить повреждение или несчастные случаи.

Переключатели лимита перемещения троллейбуса: предотвращайте проходную тележку за пределы основного луча.

Переключатели ограничения движения крана: предотвращайте проход к крану за пределами рельсов взлетно -посадочной полосы.

3. Аварийная остановка (E-Stop)
Большие, легкодоступные кнопки на панелях управления и подвесной элемента управления.

Мгновенно сокращает все мощности к моторам Crane для немедленного отключения в чрезвычайных ситуациях.

4. Устройства против Collision (необязательно)
Датчики или механические бамперы, которые обнаруживают препятствия и останавливают движение крана, чтобы предотвратить столкновения.

5. Система звука и легкой сигнализации
Аудирующие сигналы тревоги и мигающие огни активируются до и во время движений крана, чтобы предупредить близлежащий персонал.

6. Потеря фазы и защита последовательности фазы
Защищает двигатели от повреждения из -за неправильного электрического снабжения, потери фазы или неправильной фазовой последовательности.

11. Контроль режим

1. Контроль подвеска (проводной удаленный)
Описание: портативное устройство управления, подключенное к крану гибким кабелем.

Функции:

Нажмите кнопки или джойстики управления, путешествия на троллейбусах и путешествие с краном.

Кнопка аварийной остановки интегрирована.

Простые, надежные и широко используемые на семинарах или фабриках.

Преимущества:

Прямое управление оператором вблизи нагрузки.

Более низкая стоимость и легкое обслуживание.

Ограничения:

Оператор Mobility Limited длиной кабеля.

Потенциальный износ кабеля или повреждение.

2. Радио -дистанционное управление (беспроводной)
Описание: беспроводной портативный контроллер, который отправляет команды через радиосигналы.

Функции:

Полный контроль над всеми движениями крана без кабельных ограничений.

Аварийная остановка и блокировки безопасности включены.

Более длительный эксплуатационный диапазон, обычно до 100 метров или более.

Преимущества:

Большая свобода и безопасность оператора (может стоять от нагрузки).

Нет проблем с кабельным путем или износом.

Ограничения:

Требуется батареи и регулярная зарядка.

Потенциальное вмешательство в шумные радиочастотные среды.

3. Контроль кабины
Описание: Оператор находится в кабине, установленной на кране.

Функции:

Джойстик или рычаг управления для подъема, троллейбуса и проезда крана.

Климат -контроль для комфорта в суровых условиях.

Хорошая видимость нагрузки и окружения.

Преимущества:

Удобно для длительных периодов работы.

Безопасно от погоды и шума.

Ограничения:

Более дорогой и сложный для установки.

Менее подходит для небольших мастерских или короткометражных кранов.

4. Автоматизированный \/ ПЛК управление
Описание: Программируемые логические контроллеры (ПЛК) и системы автоматизации управляют движениями крана.

Функции:

Предварительно запрограммированные подъемные последовательности и позиционирование.

Интеграция с автоматизацией заводов, датчиками и системами безопасности.

Регистрация данных и диагностика.

Преимущества:

Точные, повторяемые движения.

Снижение человеческой ошибки и повышение эффективности.

Ограничения:

Высокая начальная стоимость настройки.

Требуется квалифицированное программирование и обслуживание.

Набросок

Основной технический





1. Простой и экономичный дизайн
Одиночная структура балки означает меньше стали и материалов, снижение затрат на производство и установки.

Ноги A-Frame обеспечивают сильную поддержку без сложных требований к фундаменту.

2. Хорошая грузоподъемность
Поддерживает нагрузки до 15 тонн, подходящих для подъема средней сутки в различных отраслях.

Надежный для обработки тяжелых материалов со стабильной производительностью.

3. Универсальное применение
Можно использовать в помещении или на открытом воздухе на плоских поверхностях.

Идеально подходит для складов, семинаров, судоходных дворов, строительных площадок и производственных предприятий.

4. Легкая установка и обслуживание
A-Frame Design предлагает хорошую стабильность с относительно простой сборкой.

Доступные компоненты делают обычную проверку и обслуживание простым.

5. Пространство эффективно
Одиночный балки сохраняет вертикальное пространство по сравнению с двойными бахными кранами.

Подходит для объектов с ограничениями высоты.

6. Гибкость в режимах управления
Поддерживает подвеску, радиосвязь, кабину или автоматизированное управление, позволяя настройку рабочих потребностей.

7. Хорошая мобильность
Оснащенный надежными колесами и механизмами путешествующих, он может эффективно двигаться по взлетно -посадочной полосу.

Подходит для частой перемещения в рамках сайта.



1. Производственные заводы
Обработка тяжелого сырья и готовых продуктов.

Запасные детали для погрузки\/разгрузки, металлические листы и изготовленные компоненты.

Помощь в сборе для подъема средней даты.

2. Склады и дворы для хранения
Перемещение тяжелых поддонов, контейнеров и оборудования.

Эффективно укладку и организовывание товаров.

Облегчение погрузки\/разгрузки грузовиков или железнодорожных вагонов.

3. Строительные площадки
Транспортируют строительные материалы, такие как стальные балки, бетонные блоки и большие трубы.

Помощь в возведении структур и лесов.

4. Сержи и порты
Обработка грузовых контейнеров, тяжелые кадры и суда погрузки\/разгрузка.

Задачи технического обслуживания с участием обработки тяжелого оборудования.

5. Автомобильная промышленность
Подъемные двигатели, шасси и большие компоненты во время сборки автомобиля или ремонта.

6. Изготовление металлов и стальной промышленности
Перемещение тяжелых катушек, тарелок и изготовленных стальных компонентов.

Поддержка сварки, резки и сборки.





1. Дизайн и инженерия
Создайте подробные технические чертежи и 3D -модели.

Выполнить структурный анализ и расчеты стресса.

Выберите соответствующие материалы и компоненты.

Планируйте производственный рабочий процесс и контрольные точки качества.

2. Материал закупок
Источник высококачественных стальных пластин, профилей, двигателей, электрических деталей и аксессуаров.

Проверьте материальные сертификаты и соблюдение стандартов.

3. Резка и подготовка
Вырежьте стальные пластины и профили для основного луча, ног, конечных вагонов и троллейбусов, используя резку с ЧПУ или резку плазмы.

Подготовьте компоненты, чистя, выдумывание и снятие.

4. Сварка и сборка
Сварьте главную балку, ножки с рамой и конечные вагоны в соответствии с процедурами сварки.

Используйте приспособления и призовывания, чтобы обеспечить точность и выравнивание размеров.

Осмотрите качество сварки с помощью методов визуального и неразрушающего тестирования (NDT), таких как ультразвуковая или магнитная проверка частиц.

5. Обработка
Критические детали машины, такие как сиденья колеса, крепления двигателя и отверстия вала.

Убедитесь, что точная подгонка и плавная работа.

6. Обработка поверхности
Очистите и стальные поверхности Sandblast для удаления ржавчины и масштаба.

Нанесите грунтовки и антикоррозионную краску покрытия в соответствии со спецификациями.

Необязательно: нанесите дополнительные слои, такие как полиуретан или эпоксидная краска для наружного использования.

7. Компонентный сборка
Установите колеса, двигатели, механизм подъема, электрическую проводку, лимитные переключатели и защитные устройства.

Соберите тележку и блок крюка.

8. Установка электрической системы
Проволочные двигатели, панели управления, системы сигнализации и ограниченные переключатели.

Установите устройства режима управления (подвеска, радиостанционное управление, управление кабиной).

Выполнить тесты изоляции и непрерывности.

9. Тестирование и проверка
Проведите функциональные тесты без нагрузки для подъема, троллейбуса и проезда крана.

Выполните тестирование нагрузки с постепенно увеличивающимся весом до 125% от номинальной емкости.

Проверьте все устройства безопасности, сигналы тревоги и ограниченные переключатели для правильной работы.

Запишите данные тестирования и подтвердите соответствие соответствующим стандартам.

10. Окончательные корректировки и упаковка
Сделайте необходимые корректировки в механические и электрические компоненты.

Очистите и подготовите кран для отгрузки.

Компоненты упаковки надежно, чтобы предотвратить повреждение во время транспорта.

Семинар просмотр:

Компания установила интеллектуальную платформу управления оборудованием и установила 310 комплектов (наборов) обработчиков и сварки роботов. После завершения плана будет более 500 комплектов (комплектов), а ставка сети оборудования достигнет 95%. 32 Сварные линии были введены в действие, планируется установить 50, а скорость автоматизации всей линейки продуктов достигла 85%.
