Перемещение над головой

1. Подвесной кран — это тип крана, используемый для подъема и перемещения тяжелых грузов по горизонтальной траектории. Он предназначен для перемещения по рабочей зоне, обеспечивая эффективные и универсальные решения для подъема в различных промышленных применениях. Подвесные краны обычно используются в производстве, на складах, судоремонтных заводах и строительных площадках.

2.Обзор

Подвесной кран, также известный как мостовой кран или кран-балка, состоит из моста, который охватывает ширину рабочей зоны, и тележки, которая движется вдоль моста. Эта крановая система позволяет поднимать и перемещать грузы по всему пролету рабочей зоны, обеспечивая гибкость и эффективность при обработке материалов.

3.Однобалочный мостовой кран

Описание: Имеет одну мостовую балку, поддерживаемую концевыми тележками. Подходит для более легких грузов и меньших пролетов.

Преимущества: Экономически эффективная и более простая конструкция, идеально подходит для объектов с меньшей грузоподъемностью и короткими пролетами.

4.Заключение

Мостовые краны являются важными инструментами в различных промышленных и коммерческих условиях, предлагая эффективные и универсальные решения для подъема. Благодаря своей прочной конструкции, адаптивности к различным сферам применения и передовым функциям безопасности они играют решающую роль в повышении производительности и безопасности при погрузочно-разгрузочных работах.

Макс. высота подъема: 30 м

Гарантия:1 год

Вес (кг):2000 кг

Макс. грузоподъемность: 20 тонн

Пролет: 3~22,5 м или по индивидуальному заказу

Размах:7.5-40м

Обязанности: M3~M8(A3~A7)



Главный луч

Мостовой кран — это тип крана, используемый для подъема и перемещения тяжелых грузов по горизонтальной траектории. Он предназначен для перемещения по рабочей зоне, обеспечивая эффективные и универсальные решения для подъема в различных промышленных применениях. Мостовые краны обычно используются в производстве, на складах, судоремонтных заводах и строительных площадках.

Проектирование и строительство

Материалы

Распространенные материалы: Обычно изготавливаются из высокопрочной конструкционной стали или легированной стали, выдерживающей большие нагрузки и напряжения. Типы секций: Могут быть изготовлены из различных стальных секций, включая двутавровые балки, коробчатые балки или тавровые секции, в зависимости от требований проекта.

3.Типы главных балок

Одинарная балка: Одинарная горизонтальная балка, поддерживаемая концевыми тележками. Подходит для более легких грузов и более коротких пролетов.

4.Заключение

Главная балка мостового крана является важным компонентом, который обеспечивает поддержку, устойчивость и грузоподъемность. Ее конструкция, выбор материала и конструкция имеют решающее значение для обеспечения безопасной и эффективной работы крана. Правильное обслуживание и осмотр главной балки имеют важное значение для поддержания ее производительности и продления срока службы крана.

Подъемная система

1. Подъемная система мостового крана отвечает за критически важную функцию подъема и опускания грузов. Она состоит из нескольких ключевых компонентов, которые работают вместе, обеспечивая точную и эффективную обработку материалов.

2.Ключевые компоненты

а. Подъемник

Описание: Подъемник — это основное устройство, отвечающее за подъем и опускание груза. Обычно он включает в себя двигатель, барабан и подъемный механизм.

Типы:

Электрическая лебедка: использует электродвигатель для привода барабана и подъема груза. Обычно используется из-за своей надежности и простоты управления.

Ручная таль: управляется вручную с помощью ручной цепи или рукоятки, подходит для небольших грузов и ситуаций, когда отсутствует электропитание.

б) Барабан

Описание: Барабан представляет собой цилиндрическую деталь, на которую наматывается подъемный трос или цепь.

Функция: Барабан вращается, наматывая или разматывая канат или цепь, позволяя лебедке поднимать или опускать груз.

в) Подъемный трос или цепь

Описание: Подъемный трос (обычно из стали) или цепь (из легированной стали) используются для соединения груза с подъемником.

Функция: Передача подъемной силы от подъемника к грузу. Канат или цепь должны быть достаточно прочными, чтобы выдерживать максимальную грузоподъемность.

3.Заключение

Подъемная система мостового крана является критически важным компонентом, предназначенным для эффективной и безопасной обработки грузов. Благодаря различным элементам, включая лебедку, барабан, трос или цепь, а также функциям безопасности, она обеспечивает точный подъем и опускание грузов. Правильная конструкция, техническое обслуживание и эксплуатация подъемной системы имеют важное значение для максимизации производительности и безопасности в различных промышленных и коммерческих приложениях.



3.Концевая балка

1.Концевая балка, также известная как концевая тележка или концевая каретка, является важнейшим компонентом мостового крана. Она поддерживает главную балку (балку моста) и позволяет крану перемещаться по опорным рельсам или порталу.

2.Проектирование и строительство

а. Компоненты

Концевые тележки: Это конструкции, которые удерживают колеса или гусеницы и поддерживают главную балку. Они включают в себя следующее:

Колеса: Тяжелые колеса или ролики, которые движутся по рельсам или порталу. Они предназначены для выдерживания нагрузки крана и обеспечивают плавное движение.

Подшипники: поддерживают колеса и уменьшают трение, обеспечивая плавное и эффективное движение крана.

Рамы: Рама концевой балки — это прочная конструкция, которая поддерживает колеса и крепится к главной балке. Обычно она изготавливается из высокопрочной стали или других прочных материалов.

б) Материалы

Конструкционные материалы: Обычно изготавливаются из высокопрочной конструкционной стали, что обеспечивает долговечность и несущую способность.

Защита от коррозии: часто обрабатывается защитными покрытиями или краской для предотвращения ржавчины и коррозии, особенно в суровых условиях.

3.Заключение

Концевая балка мостового крана является важным компонентом, который обеспечивает поддержку, устойчивость и подвижность крановой системы. Ее конструкция, материалы и техническое обслуживание имеют решающее значение для обеспечения эффективной работы и безопасности крана. Правильная установка, выравнивание и регулярный осмотр концевой балки способствуют общей производительности и надежности мостового крана.











4. Механизм передвижения крана

1. Механизм передвижения крана является важнейшим компонентом мостового крана, позволяя ему перемещаться горизонтально по рельсам или конструкции козла. Этот механизм необходим для точного позиционирования груза в рабочей зоне.

2.Ключевые компоненты

а. Концевые тележки (концевые вагоны)

Описание: Концевые тележки — это узлы, установленные на каждом конце главной балки крана. Они вмещают колеса или ролики, которые перемещаются по рельсам или порталу.

Функция: Поддержка главной балки и обеспечение механизма передвижения крана.

б) Колеса или ролики

Описание: Колеса или ролики устанавливаются на концевых тележках и перемещаются по опорным рельсам или порталу.

Функция: Облегчают горизонтальное перемещение крана. Колеса обычно прочные и рассчитаны на нагрузку крана.

в) Рельсы или портал

Описание: Рельсы — это горизонтальные пути, установленные на конструкции здания или опорных колоннах. Порталы — это конструкции, которые поддерживают рельсы и обеспечивают путь для крана.

Функция: Обеспечить путь, по которому движется кран. Рельсы обычно изготавливаются из высокопрочной стали, чтобы выдерживать нагрузку и напряжения.

3.Операция

Горизонтальное движение

Передвижение: Кран движется горизонтально, вращая колеса на концевых тележках. Приводной механизм обеспечивает это движение, позволяя крану охватывать весь пролет рабочей зоны.

Управление: Управление движением осуществляется с помощью панели управления или пульта дистанционного управления, что позволяет операторам регулировать скорость и направление движения.

4.Заключение

Механизм передвижения крана является основополагающим компонентом мостового крана, позволяя ему перемещаться горизонтально по рабочей зоне. Его конструкция, включая концевые тележки, колеса, рельсы и приводной механизм, имеет решающее значение для обеспечения эффективной и безопасной работы. Правильное обслуживание, выравнивание и функции безопасности способствуют общей производительности и надежности крана в различных промышленных и коммерческих приложениях.

5. Механизм передвижения тележки

1. Механизм перемещения тележки является важнейшим компонентом мостового крана, отвечающим за горизонтальное перемещение тележки по главной балке (балке моста). Этот механизм обеспечивает точное позиционирование груза в рабочей зоне.

2.Ключевые компоненты

а. Тележка

Описание: Тележка представляет собой каретку, которая перемещается горизонтально вдоль главной балки. Она поддерживает подъемную систему и несет груз.

Функция: обеспечивает платформу для подъемника и позволяет перемещать груз вперед и назад по главной балке.

б) Ходовые колеса или ролики

Описание: Тележка оснащена колесами или роликами, которые движутся по рельсам или направляющим, установленным на главной балке.

Функция: Облегчение горизонтального перемещения тележки вдоль длины главной балки.

в) Приводной механизм

Описание: Приводной механизм включает в себя двигатель, коробку передач и систему трансмиссии, которая обеспечивает движение тележки.

Функция: преобразует мощность двигателя в механическое движение для перемещения тележки вдоль главной балки.

3.Операция

а) Горизонтальное движение

Передвижение: Тележка движется горизонтально вдоль главной балки, вращая свои колеса или ролики. Приводной механизм обеспечивает это движение, позволяя тележке пересекать длину балки.

Управление: Управление движением осуществляется с помощью панели управления или пульта дистанционного управления, что позволяет операторам регулировать скорость и направление.

б) Контроль скорости

Изменяемая скорость: механизмы передвижения тележки часто оснащены регуляторами переменной скорости, что позволяет выполнять точную регулировку в зависимости от эксплуатационных потребностей.

Точность: обеспечивает точное позиционирование груза и плавную работу.

4.Заключение

Механизм перемещения тележки является важным компонентом мостового крана, обеспечивая точное горизонтальное перемещение вдоль главной балки. Его конструкция, включая тележку, колеса, приводной механизм и функции безопасности, обеспечивает эффективную и безопасную обработку грузов. Правильное обслуживание, выравнивание и меры безопасности имеют важное значение для максимизации производительности и надежности механизма перемещения тележки в различных промышленных и коммерческих приложениях.

6.Крановое колесо

1. Колеса крана являются важнейшим компонентом механизма передвижения мостового крана. Они позволяют крану перемещаться горизонтально вдоль его опорных рельсов или портала.

2.Функция и цель

а) Горизонтальное движение

Основная роль: Крановые колеса облегчают перемещение крана по рельсам или порталу, позволяя ему охватывать весь пролет рабочей зоны.

Важность: необходим для мобильности крана, позволяя точно позиционировать груз.

б) Поддержка нагрузки

Несущая способность: колеса крана выдерживают вес крана, груз и любые дополнительные нагрузки во время работы.

Распределение: помогает равномерно распределить нагрузку по рельсам или порталу, уменьшая износ и обеспечивая устойчивость.

3.Проектирование и строительство

а. Компоненты

Ступица колеса: Центральная часть колеса, где оно крепится к оси или валу. Обычно в ней находятся подшипники для плавного вращения.

Обод колеса: Внешний край колеса, который контактирует с рельсом или порталом. Он разработан для обеспечения долговечности и износостойкости.

Подшипники: внутренние компоненты, которые позволяют колесу плавно вращаться вокруг оси.

б) Материалы

Конструкционные материалы: Обычно изготавливаются из высокопрочной легированной стали или чугуна, чтобы выдерживать большие нагрузки и эксплуатационные напряжения.

Покрытие: часто обрабатывается защитными покрытиями или краской для предотвращения ржавчины и коррозии.

4.Операция

а. Движение

Катание: Колеса крана катятся по рельсам или порталу, позволяя крану двигаться горизонтально. Плавное вращение колес имеет решающее значение для эффективной работы.

Приводной механизм: колеса часто приводятся в движение двигателем и коробкой передач, которые обеспечивают их вращение, что позволяет осуществлять контролируемое движение крана.

б) Контроль скорости

Изменяемая скорость: механизмы управления скоростью позволяют точно регулировать движение крана, гарантируя правильное позиционирование груза.

Торможение: Интегрированные тормозные системы помогают контролировать скорость и безопасно останавливать кран.

5.Заключение

Колеса крана являются важным компонентом мостового крана, обеспечивая горизонтальное движение и поддерживая груз крана. Их конструкция, материалы и техническое обслуживание имеют решающее значение для обеспечения бесперебойной и эффективной работы. Регулярный осмотр и надлежащее выравнивание способствуют общей производительности, безопасности и надежности крана в различных промышленных и коммерческих применениях.

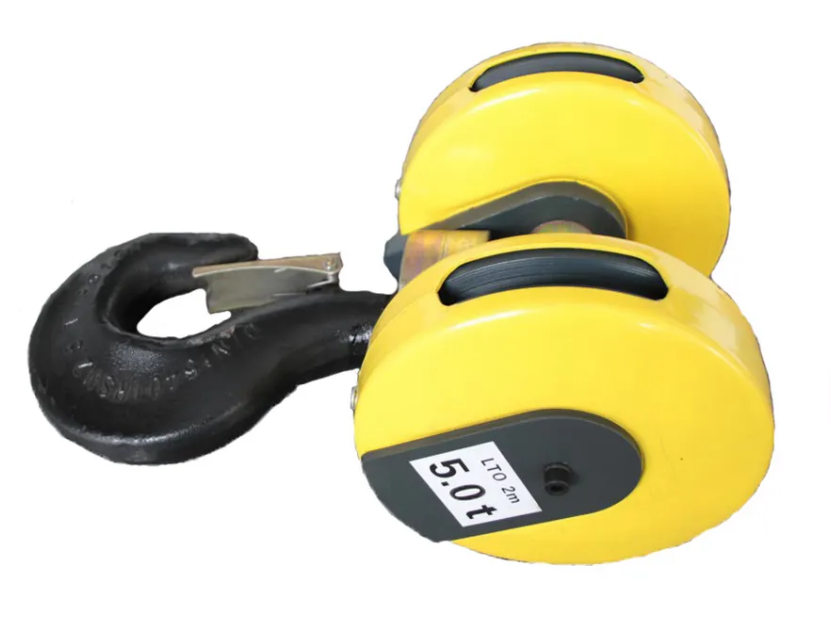

7.Крюк крана

1. Крюк крана является важнейшим компонентом мостового крана, отвечающим за крепление и подъем грузов. Он предназначен для работы с тяжелыми грузами и обеспечивает безопасную и эффективную обработку материалов.

2.Функция и цель

а. Крепление груза

Основная роль: крюк крана используется для крепления груза к подъемной системе крана.

Важность: обеспечивает надежное удержание груза во время подъема, опускания и транспортировки.

б) Подъем и позиционирование

Функция: позволяет крану поднимать, перемещать и размещать тяжелые материалы или оборудование в пределах рабочей зоны.

3.Проектирование и строительство

а. Компоненты

Корпус крюка: Основная часть крюка, обычно представляющая собой цельный кусок кованой стали, рассчитанная на то, чтобы выдерживать значительные нагрузки и деформации.

Защелка или предохранительное устройство: Механизм, который помогает закрепить груз, предотвращая случайное освобождение. Это может быть подпружиненная защелка или другие запирающие механизмы.

Наконечник крюка: заостренный конец крюка, к которому крепится груз. Часто его усиливают, чтобы выдерживать нагрузки при подъеме.

б) Материалы

Конструкционные материалы: Обычно изготавливаются из высокопрочной легированной стали или кованой стали для обеспечения долговечности и несущей способности.

Покрытие: часто обрабатывается защитным покрытием или краской для предотвращения коррозии и продления срока службы крючка.

4.Операция

а. Вложение

Крепление груза: крюк используется для крепления груза либо путем непосредственного зацепления за точки подъема, либо с помощью строп, цепей или других приспособлений.

Обработка грузов: обеспечивает надежное удержание груза во время подъема и позиционирования.

б) Движение

Подъем и опускание: крюк крана работает совместно с подъемной системой, обеспечивая плавный и точный подъем и опускание груза.

Позиционирование: позволяет точно позиционировать груз в рабочей зоне.

5.Заключение

Крюк крана является важнейшим компонентом мостового крана, предназначенным для безопасного подъема и перемещения грузов. Его конструкция, материалы и функции безопасности имеют решающее значение для обеспечения эффективной и безопасной работы. Регулярное техническое обслуживание, осмотр и соблюдение правил безопасности имеют важное значение для поддержания производительности и надежности крюка в различных промышленных и коммерческих приложениях.



8.Двигатель

1. Двигатель мостового крана является ключевым компонентом, который обеспечивает движение и работу крана. Он обеспечивает необходимую силу для движения крана по рельсам или порталу и для работы подъемных и троллейных систем.

2.Функция и цель

а. Движение вождения

Основная роль: двигатель обеспечивает движение крана по рельсам или порталу, обеспечивая горизонтальное перемещение крана.

Важность: необходим для точного позиционирования крана в рабочей зоне и эффективной обработки материалов.

б) Эксплуатация подъемных и тележечных систем

Функция: обеспечивает силу, необходимую для работы подъемных и тележечных систем, позволяя поднимать, опускать и горизонтально перемещать груз.

3.Проектирование и строительство

а. Корпус двигателя

Описание: Корпус двигателя защищает внутренние компоненты и обеспечивает конструкцию для монтажа.

Материалы: Обычно изготавливаются из прочных материалов, таких как чугун или алюминий, с защитным покрытием для защиты от воздействия окружающей среды.

б) Обмотки и щетки

Описание: Обмотки — это электрические катушки, которые генерируют магнитное поле в двигателе. Щетки (в двигателях постоянного тока) проводят электричество к вращающемуся коммутатору.

Функция: Необходим для работы двигателя, преобразуя электрическую энергию в механическое движение.

в) Система охлаждения

Описание: Двигатели часто имеют встроенные системы охлаждения, такие как вентиляторы или вентиляция, для рассеивания тепла, выделяемого во время работы.

Функция: предотвращает перегрев и обеспечивает надежную работу.

4.Операция

а. Передача мощности

Механизм: Вращательная мощность двигателя передается на колеса крана или другие движущиеся части через редуктор или прямую муфту.

Управление: Скорость и направление движения двигателя контролируются с помощью панели управления или пульта дистанционного управления, что позволяет операторам регулировать движение крана.

б) Управление скоростью и крутящим моментом

Переменная скорость: многие краны оснащены регуляторами переменной скорости, позволяющими регулировать выходную мощность двигателя в соответствии с эксплуатационными потребностями.

Управление крутящим моментом: обеспечивает способность двигателя выдерживать нагрузку и сохранять производительность во время работы.

5.Заключение

Двигатель мостового крана необходим для питания систем движения и эксплуатации крана. Его конструкция, тип и обслуживание имеют решающее значение для обеспечения эффективной и надежной работы. Правильный выбор, установка и регулярное обслуживание двигателя способствуют общей производительности и безопасности крана в различных промышленных и коммерческих применениях.

.



9.Звуковая и световая сигнализация& концевой выключатель

Звуковая и световая сигнализация, а также концевые выключатели являются критически важными функциями безопасности мостового крана. Они повышают безопасность, предупреждая операторов о потенциальных проблемах и предотвращая несчастные случаи. Вот подробный обзор:

1. Звуковая и световая сигнализация

а) Цель

Предупреждения о безопасности: обеспечивают звуковые и визуальные предупреждения операторам и персоналу о рабочем состоянии крана или потенциальных опасностях.

Предотвращение несчастных случаев: помогает предотвращать несчастные случаи, предупреждая людей о движениях крана или неисправностях систем.

б) Компоненты

Звуковые сигналы: Обычно состоят из зуммеров или рожков, которые издают громкие звуки для привлечения внимания. Они используются для сигнализации о таких состояниях, как неисправности оборудования или приближающиеся опасности.

Световая сигнализация: включает мигающие огни или маяки, установленные на кране. Они обеспечивают визуальную индикацию предупреждений, например, когда кран работает или когда возникает неисправность.

в) Операция

Активация: Сигналы тревоги активируются при определенных условиях, таких как превышение пределов нагрузки, приближение к пределам перемещения или обнаружение неисправностей системы.

Индикация: Звуковая сигнализация подает звуковой сигнал, а световая сигнализация — визуальный, что позволяет операторам и находящемуся поблизости персоналу легче распознавать состояние крана.

г. Типы сигналов тревоги

Предупреждающие сигналы: выдают оповещения о некритических условиях, требующих внимания, например, когда кран приближается к пределу своего перемещения.

Аварийные сигналы: сигнализируют о критических ситуациях, требующих немедленных действий, например, о перегрузках или сбоях системы.

е. Установка и обслуживание

Расположение: Сигнализации следует устанавливать в местах, которые хорошо видны и слышны операторам и находящемуся поблизости персоналу.

Тестирование: Для обеспечения правильной и эффективной работы сигнализации необходимы регулярные тестирование и техническое обслуживание.

2. Концевой выключатель

а) Цель

Ограничения по перемещению: не допускайте выхода крана за установленные пределы, чтобы избежать возможного повреждения крана и окружающих конструкций.

Предотвращение перегрузки: убедитесь, что кран не работает за пределами безопасных рабочих параметров.

б) Компоненты

Механизм переключения: включает в себя механические или электронные переключатели, которые определяют, когда кран достигает конца своего пути или сталкивается с предопределенным условием.

Исполнительный механизм: компонент, который физически взаимодействует с концевым выключателем для его активации. Это может быть рычаг, ролик или другая механическая часть, которая активирует выключатель.

в. Типы концевых выключателей

Концевые выключатели хода: устанавливаются на концах пути движения крана, чтобы остановить дальнейшее движение крана и предотвратить повреждения.

Концевые выключатели перегрузки: определяют, когда кран поднимает груз, превышающий его номинальную грузоподъемность, и включают сигнализацию или отключают систему.

г. Операция

Активация: Концевые выключатели активируются, когда кран достигает пределов своего перемещения или сталкивается с условием, выходящим за пределы безопасных рабочих параметров.

Реакция: После активации концевые выключатели посылают сигнал в систему управления для остановки движения или активации протоколов безопасности.

е. Установка и обслуживание

Размещение: Концевые выключатели следует устанавливать в местах, где они могут эффективно контролировать траекторию движения крана и эксплуатационные ограничения.

Калибровка: Регулярная калибровка и регулировка необходимы для обеспечения точной работы и предотвращения ложных срабатываний или пропущенных активаций.

Проверка: необходимо проводить регулярные проверки на предмет износа, повреждений или несоосности.

3. Интеграция и преимущества

а. Повышенная безопасность

Проактивные оповещения: как звуковые, так и световые сигналы тревоги обеспечивают проактивные оповещения, давая операторам и находящемуся поблизости персоналу заблаговременное предупреждение о потенциальных проблемах.

Контроль предельных значений: Концевые выключатели не позволяют крану выходить за пределы безопасных пределов, что снижает риск несчастных случаев и повреждения оборудования.

б) Эффективность эксплуатации

Сокращение времени простоя: правильно работающие аварийные сигналы и концевые выключатели снижают вероятность аварий и повреждения оборудования, что приводит к меньшему количеству перерывов в работе.

Улучшенный мониторинг: операторы могут сосредоточиться на своих задачах, будучи уверенными в том, что системы безопасности работают и предотвращают критические проблемы.

в) Соблюдение нормативных требований

Стандарты: внедрение звуковых и световых сигналов тревоги, а также концевых выключателей помогает обеспечить соблюдение правил безопасности и отраслевых стандартов.

3.Заключение

Звуковая и световая сигнализация, а также концевые выключатели являются важнейшими функциями безопасности мостового крана. Они обеспечивают важные предупреждения и предотвращают возникновение небезопасных условий, обеспечивая безопасную и эффективную работу крана. Правильная установка, регулярное техническое обслуживание и калибровка этих систем являются ключом к поддержанию их эффективности и обеспечению безопасной рабочей среды.

10. Устройства безопасности

1. Защита от перегрузки

а) Цель

Предотвращение перегрузки: защищает кран и его компоненты от повреждений из-за чрезмерных нагрузок.

Гарантия безопасности: гарантирует работу крана в пределах проектных ограничений по нагрузке.

б) Компоненты

Тензодатчики: измеряют вес груза и передают данные в систему управления.

Датчики перегрузки: активируют сигнализацию или автоматическое отключение, если нагрузка превышает номинальную грузоподъемность крана.

в) Операция

Мониторинг: Постоянно контролирует вес груза.

Реакция: активирует сигнализацию или останавливает кран при обнаружении условий перегрузки.

2. Концевые выключатели

а) Цель

Контролируйте пределы перемещения: не допускайте выхода крана за пределы предполагаемых пределов перемещения.

Обеспечение безопасной эксплуатации: избежание столкновений и повреждения крана и окружающих конструкций.

б) Компоненты

Механические переключатели: определяют физические ограничения перемещения крана.

Электронные датчики: контролируют положение движущихся частей крана.

в) Операция

Активация: останавливает движение крана при достижении пределов перемещения.

Реакция: посылает сигналы для остановки движения или активации протоколов безопасности.

3. Система аварийной остановки

а) Цель

Немедленное отключение: обеспечивает возможность быстрой остановки работы крана в случае возникновения чрезвычайных ситуаций.

Защита персонала: обеспечивает быстрое реагирование на небезопасные условия или несчастные случаи.

б) Компоненты

Кнопки аварийной остановки: расположены в доступных местах для операторов и персонала по технике безопасности.

Интеграция системы управления: подключение к системе управления краном для остановки всех операций.

в) Операция

Активация: Нажатие кнопки аварийной остановки немедленно останавливает все движения крана.

Ответ: Отключает питание крана и останавливает работу.

4. Системы предотвращения столкновений

а) Цель

Предотвращение столкновений: предотвращает случайные столкновения с препятствиями или другим оборудованием.

Защита оборудования и персонала: обеспечивает безопасную работу в густонаселенных районах.

б) Компоненты

Датчики: обнаруживают наличие препятствий или других кранов.

Сигнализации: оповещают оператора о возможных столкновениях.

в) Операция

Обнаружение: Датчики контролируют окружающую среду вокруг крана на предмет наличия препятствий.

Реакция: активирует сигнализацию или механизмы автоматической остановки, если столкновение неизбежно.

5. Контроль колебаний груза

а) Цель

Уменьшение раскачивания груза: минимизирует раскачивание или колебание груза во время движения.

Повышение устойчивости: улучшает контроль и точность обработки грузов.

б) Компоненты

Системы контроля колебаний: используйте датчики и алгоритмы управления для обнаружения и противодействия колебаниям груза.

Активные демпфирующие механизмы: регулируют движение крана для стабилизации груза.

в) Операция

Мониторинг: Непрерывный мониторинг колебаний груза.

Реакция: регулирует движения крана, чтобы минимизировать раскачивание и сохранить устойчивость.

11.Режим управления

1. Ручное управление

а. Описание

Управление оператором: краном управляет непосредственно оператор крана с помощью ручного управления.

Типы управления: включают джойстики, кнопки и подвесные пульты управления.

б) Компоненты

Подвесной контроллер: портативное устройство с кнопками или джойстиками, используемое для управления движениями крана.

Панель управления: расположена в кабине оператора или в фиксированном месте рядом с краном.

в) Операция

Движение: Оператор вручную управляет движением крана, подъемом и функциями тележки.

Точность: обеспечивает прямой и немедленный контроль над действиями крана.

2. Дистанционное управление

а. Описание

Беспроводное управление: управление краном осуществляется дистанционно с помощью беспроводного устройства управления, что позволяет оператору управлять краном на расстоянии.

Типы управления: Включает в себя радиоуправляемые пульты или портативные устройства.

б) Компоненты

Пульт дистанционного управления: беспроводное устройство, передающее сигналы управления крану.

Приемник: устанавливается на кране для приема и интерпретации команд с пульта дистанционного управления.

в) Операция

Движение: Оператор использует пульт дистанционного управления для управления движением крана, подъемом и другими функциями.

Дальность: позволяет осуществлять управление с безопасного расстояния, улучшая видимость и безопасность.

Срок службы батареи: Пульты дистанционного управления требуют регулярного обслуживания и замены батарей.

3. Управление кабиной

а. Описание

Кабина оператора: управление краном осуществляется из кабины, расположенной на кране или рядом с ним.

Типы органов управления: Включает джойстики, кнопки и рычаги в кабине.

б) Компоненты

Кабина оператора: закрытое пространство на кране, где сидит оператор и управляет краном.

Панель управления: Содержит все необходимые органы управления для эксплуатации крана.

в) Операция

Движение: Оператор использует органы управления внутри кабины для управления движениями и функциями крана.

Обзор: Обеспечивает хорошую видимость рабочей зоны крана.

4. Автоматизированное управление

а. Описание

Автоматический режим работы: кран работает автоматически на основе предварительно заданных программ или команд.

Типы систем управления: включают программируемые логические контроллеры (ПЛК) и компьютерные системы.

б) Компоненты

Управляющее программное обеспечение: программы, управляющие движениями и работой крана.

Датчики и системы обратной связи: предоставляют данные в режиме реального времени системе управления для точной работы.

в) Операция

Движение: кран следует по заранее запрограммированным траекториям или реагирует на сигналы датчиков в режиме реального времени.

Точность: обеспечивает высокую точность и повторяемость операций.

5. Полуавтоматическое управление

а. Описание

Сочетание ручного и автоматического управления: сочетает ручное управление с автоматическими функциями.

Типы функций: Включает автоматизированный подъем с ручным управлением движением.

б) Компоненты

Ручное управление: джойстики или кнопки для ручного управления.

Автоматизированные системы: для определенных функций, таких как подъем или позиционирование груза.

в) Операция

Движение: Оператор вручную управляет некоторыми аспектами работы крана, в то время как автоматика управляет другими.

Точность: обеспечивает баланс между гибкостью ручного управления и точностью автоматизации.





Эскиз







1. Максимальное использование площади пола

а. Описание

Вертикальный подъем: мостовые краны используют вертикальное пространство, работая над рабочей зоной, освобождая пространство на полу для других видов деятельности.

Увеличение пространства для хранения: позволяет эффективнее использовать площадь пола для хранения или другого оборудования.

б) Преимущества

Повышение эффективности использования пространства: уменьшение беспорядка в цехе и увеличение рабочего пространства.

Гибкость: облегчает обработку материалов в местах с ограниченным пространством на земле.

2. Повышение эффективности обработки грузов

а. Описание

Эффективный подъем: способен поднимать и транспортировать тяжелые грузы с точностью и легкостью.

Скорость и точность: обеспечивает быстрое и точное перемещение материалов в рабочей зоне.

б) Преимущества

Повышение производительности: ускоряет процессы обработки материалов, что приводит к повышению производительности.

Сокращение ручного труда: сводит к минимуму необходимость ручного подъема и транспортировки, повышая общую эффективность.

3. Повышенная безопасность

а. Описание

Функции безопасности: Оснащен различными устройствами безопасности, такими как концевые выключатели, защита от перегрузки и сигнализация.

Снижение риска: минимизирует ручную обработку и связанные с ней риски.

б) Преимущества

Предотвращение несчастных случаев: снижает риск несчастных случаев и травм, связанных с ручной обработкой материалов.

Защита оператора: предлагает функции для защиты операторов и находящегося поблизости персонала.

4. Универсальность

а. Описание

Разнообразные применения: подходит для широкого спектра применений, включая производство, складирование и строительство.

Адаптивность: может использоваться с различными подъемными приспособлениями и аксессуарами.

б) Преимущества

Широкие возможности использования: эффективно в различных отраслях и приложениях.

Гибкость эксплуатации: адаптируется к различным типам грузов и требованиям по обработке.

5. Точность и контроль

а. Описание

Точное управление: обеспечивает точный контроль позиционирования и перемещения груза.

Автоматизированные опции: доступны с автоматическим управлением для повышения точности.

б) Преимущества

Точное позиционирование: обеспечивает точное размещение грузов, уменьшая количество ошибок.

Стабильная производительность: обеспечивает надежные и повторяемые операции.

6. Увеличенная грузоподъемность

а. Описание

Высокая грузоподъемность: способность поднимать очень тяжелые грузы в зависимости от конструкции и технических характеристик крана.

Возможность настройки: грузоподъемность можно адаптировать к конкретным потребностям и сферам применения.

б) Преимущества

Обработка тяжелых грузов: подходит для отраслей, где требуются подъемные работы большой грузоподъемности.

Индивидуальные решения: могут быть спроектированы и сконфигурированы в соответствии с конкретными требованиями к грузоподъемности.

7. Сокращение затрат на техническое обслуживание

а. Описание

Прочная конструкция: рассчитана на интенсивное использование и суровые условия.

Низкий износ: высококачественные компоненты снижают необходимость в частом ремонте.

б) Преимущества

Экономия средств: более низкие затраты на техническое обслуживание и ремонт по сравнению с другими подъемными системами.

Более длительный срок службы: Продлевает срок службы крана при правильном техническом обслуживании.





1. Производственные мощности и цеха

а. Обработка тяжелой техники

Описание: Используется для перемещения тяжелой техники и оборудования на производственных предприятиях.

Преимущества: Облегчает эффективное перемещение и установку оборудования, сокращая объем ручного труда.

б) Сборочные линии

Описание: Поддерживает работу сборочной линии, транспортируя компоненты и готовую продукцию по производственной линии.

Преимущества: Улучшает рабочий процесс и производительность, обеспечивая плавное и непрерывное движение деталей.

2. Складские и распределительные центры

а. Погрузка и разгрузка товаров

Описание: Осуществляет погрузку и разгрузку товаров и материалов из грузовиков или складских помещений.

Преимущества: Повышение эффективности операций по обработке и хранению материалов.

б) Управление запасами

Описание: Помогает в организации и управлении запасами на складах.

Преимущества: Оптимизирует процессы инвентаризации и улучшает использование пространства.

3. Строительные площадки

а. Обработка строительных материалов

Описание: Перемещает строительные материалы, такие как стальные балки, бетонные блоки и большие панели, на строительных площадках.

Преимущества: обеспечивает эффективную обработку и размещение тяжелых материалов, ускоряя ход строительства.

б) Размещение оборудования

Описание: Помощь в размещении и установке тяжелого строительного оборудования и машин.

Преимущества: Повышает точность и безопасность при установке оборудования.

4. Сталелитейные заводы и литейные цеха

а. Обработка стали

Описание: Транспортирует расплавленный металл, стальные слябы и готовую продукцию на сталелитейных заводах.

Преимущества: Повышает эффективность процессов производства стали и обеспечивает безопасное обращение с горячими материалами.

б) Литейные операции

Описание: Перемещает отливки и формы в процессе литья в литейных цехах.

Преимущества: Обеспечивает плавность операций литья и сокращает объем ручной работы с тяжелыми и горячими материалами.

5. Автомобильная промышленность

а. Сборка автомобиля

Описание: Поддерживает сборку автомобильных деталей и транспортных средств на производственных линиях.

Преимущества: Обеспечивает точность и эффективность процессов сборки, повышая общую эффективность производства.

б) Обработка деталей

Описание: Перемещает автомобильные детали и компоненты между различными этапами производства.

Преимущества: Оптимизирует обработку деталей и сокращает время простоя производства.





1. Проектирование и инжиниринг

а. Концептуальный дизайн

Анализ требований: понимание конкретных нужд и потребностей заказчика, включая грузоподъемность, пролет и среду применения.

Предварительное проектирование: разработка первоначальных концепций и спецификаций проекта на основе анализа.

б) Детальное проектирование

Технические чертежи: создание подробных инженерных чертежей и спецификаций для каждого компонента, включая главную балку, концевые балки, подъемную систему и механизмы управления.

Структурный анализ: проведение структурного анализа для обеспечения того, чтобы конструкция крана могла выдерживать ожидаемые нагрузки и напряжения.

2. Выбор и закупка материалов

а. Выбор материала

Спецификации материалов: выбор подходящих материалов для компонентов крана, таких как сталь для балок и высокопрочные сплавы для критически важных деталей.

Стандарты качества: обеспечение соответствия материалов отраслевым стандартам и спецификациям.

б) Закупки

Выбор поставщика: определение и выбор поставщиков материалов и комплектующих.

Заказ: размещение заказов на сырье и комплектующие, необходимые для производства.

3. Изготовление и производство

а. Изготовление компонентов

Резка и формовка: резка и формовка сырья для создания отдельных компонентов, таких как балки, торцевые пластины и кронштейны.

Сварка и сборка: сварка компонентов для формирования более крупных узлов, таких как главная балка и концевые балки.

б) Механическая обработка и отделка

Прецизионная механическая обработка: механическая обработка деталей в точном соответствии со спецификациями, включая сверление, фрезерование и точение.

Обработка поверхности: нанесение защитных покрытий или отделок для предотвращения коррозии и повышения долговечности.

4. Сборка

а. Подсборка

Сборка компонентов: сборка более мелких компонентов, таких как подъемная система, тележка и крюк крана, в подузлы.

Интеграция: Интеграция узлов в основную конструкцию крана.

б) Окончательная сборка

Полная сборка крана: сборка всего крана, включая главную балку, концевые балки, подъемную систему и механизмы управления.

Электрические и гидравлические системы: установка и подключение электрических компонентов и гидравлических систем, если применимо.

5. Тестирование и обеспечение качества

а. Предварительное тестирование

Тестирование компонентов: тестирование отдельных компонентов на функциональность и качество перед окончательной сборкой.

Тестирование системы: проверка работы электрических, гидравлических и управляющих систем.

б) Окончательное тестирование

Испытание под нагрузкой: проведение испытаний под нагрузкой для подтверждения того, что кран может безопасно выдерживать номинальную грузоподъемность.

Функциональное тестирование: тестирование всех функций крана, включая подъем, перемещение и движение тележки, для обеспечения их правильной работы.

в) Обеспечение качества

Инспекция: проведение детальных проверок для обеспечения соответствия крана проектным спецификациям и стандартам качества.

Документация: документирование результатов испытаний и проверок качества на предмет соответствия и ссылок.

6. Доставка и установка

а. Подготовка к доставке

Разборка: При необходимости разборка крана на транспортабельные секции.

Упаковка: Надежная упаковка компонентов для транспортировки к месту установки.

б) Установка на месте

Сборка на месте: повторная сборка крана на месте установки в соответствии с проектными требованиями.

Окончательное тестирование: Проведение окончательного тестирования на месте, чтобы убедиться в правильной работе крана в месте установки.

7. Ввод в эксплуатацию и передача

а. Обучение операторов

Учебные занятия: обучение операторов работе с краном, правилам техники безопасности и техническому обслуживанию.

Руководства пользователя: Предоставление подробных руководств пользователя и инструкций по эксплуатации.

б) Передача

Завершающая проверка: проведение окончательной проверки для обеспечения работоспособности всех систем и их соответствия стандартам безопасности.

Приемка заказчиком: Передача крана заказчику со всей необходимой документацией и сертификатами.

8. Поддержка после установки

а. Техническое обслуживание и ремонт

Плановое техническое обслуживание: предоставление услуг планового технического обслуживания для обеспечения постоянной производительности и безопасности.

Техническая поддержка: Предоставление технической поддержки и помощи в устранении неполадок по мере необходимости.

б) Обратная связь и улучшение

Отзывы клиентов: сбор отзывов от клиентов для выявления областей, требующих улучшения, и совершенствования будущих конструкций кранов.







Проверка материалов

Контроль качества: закупаемое сырье проходит строгий контроль качества, чтобы убедиться в его соответствии проектным требованиям и национальным стандартам.

Хранение материалов: Квалифицированные материалы хранятся в соответствии с классификацией, чтобы предотвратить коррозию или повреждение.

Резка и формовка

Резка стали: используйте плазменную резку, лазерную резку или газовую резку и другие технологии для резки стали в соответствии с размерами чертежа проекта.

Формовочная обработка: Формирование стального листа посредством гибки, прокатки, сварки и других процессов для изготовления главной балки, концевой балки и других конструктивных деталей.

Сварка

Сварка компонентов: Вырезанные и сформированные стальные детали свариваются в основные конструкции, такие как главная балка, концевая балка и тележка. Процесс сварки должен строго контролироваться для обеспечения прочности конструкции и качества сварки.

Проверка сварных швов: используйте технологию неразрушающего контроля (например, ультразвуковой контроль, радиографический контроль) для проверки сварных швов, чтобы убедиться в отсутствии трещин и других дефектов.

Обработка

Прецизионная механическая обработка: выполняется прецизионная механическая обработка ключевых компонентов крана, таких как колесные пары, посадочные места подшипников, шкивы и т. д., для обеспечения точности их размеров и качества поверхности.

Сборка всей машины

Генеральная сборка: На основе предварительной сборки осуществляется общая сборка крана, включая окончательный монтаж главной балки, концевой балки, подъемного механизма, механизма шагания и т. д.

Ввод в эксплуатацию и тестирование

В динамических условиях проверяются эксплуатационные характеристики крана, включая проверку подъемных, ходовых, рулевых и других функций. Проверяются общие размеры собранного мостового крана, чтобы убедиться, что все размеры соответствуют проектным требованиям.

Напыление и антикоррозийная обработка

Обработка поверхности Удаление ржавчины: удаление ржавчины с поверхности крана, распространенные методы включают пескоструйную обработку, травление и т. д. Нанесение грунтовки: распыление антикоррозионной грунтовки на обработанную поверхность для предотвращения окисления и коррозии металла. Нанесение верхнего покрытия Цветное напыление: распыление верхнего покрытия в соответствии с требованиями заказчика или отраслевыми стандартами для придания крану защитного и декоративного эффекта. Маркировка: после распыления нанесите идентификационные данные крана в соответствии со спецификациями, такими как модель, номинальная грузоподъемность и т. д.

Завод и монтаж

Упаковка и транспортировка

Защита упаковки: Защитная упаковка ключевых компонентов крана для предотвращения повреждений во время транспортировки. Организация транспортировки: В зависимости от размера оборудования и условий транспортировки выберите подходящий способ транспортировки для транспортировки крана на площадку заказчика.

Приемка и доставка

Принятие клиентов

Приемка на месте: Заказчик проводит приемку крана на месте в соответствии с требованиями договора и техническими характеристиками для проверки работоспособности и качества оборудования.

Устранение проблем: Если обнаружены какие-либо проблемы, производитель должен устранить их вовремя, чтобы гарантировать, что оборудование полностью соответствует требованиям заказчика. Доставка и использование Обучение эксплуатации: Производитель обычно обучает операторов заказчика, чтобы они могли правильно и безопасно управлять краном.

горячая этикетка : подвесные транспортные средства, китайские производители подвесных транспортировочных средств, поставщики, завод
