Введение продукта

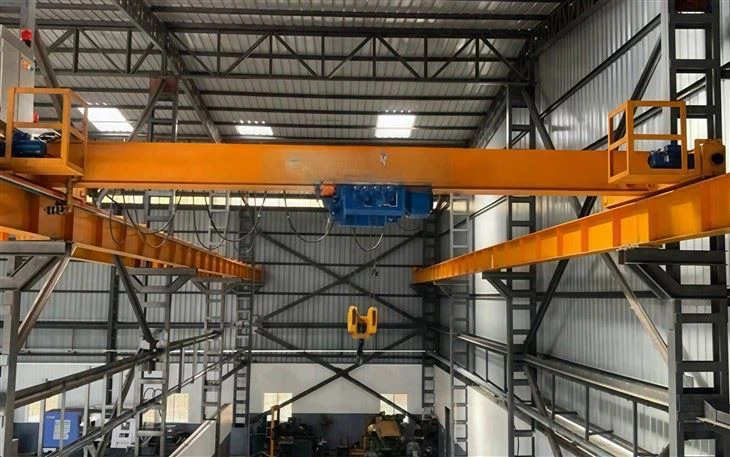

1) Единственный балок EOT (Электрическое накладное движение) Этот кран оснащен одной горизонтальной балкой (лучом), поддерживаемым конечными грузовиками, которые движутся вдоль рельсов, установленных на опорной конструкции. Он обусловлен электрическим механизмом подъемника, позволяя точным и контролируемым подъемным операциям.,

2) Единственная балка EOT является ключевым функциями и преимуществами: Простой и эффективный дизайн: единый дизайн балки обеспечивает компактную структуру, что делает его идеальным решением для средств с пространственными ограничениями. Он обеспечивает экономически эффективные решения для подъемных работ для операций с светом и средним.

3) Единственный балок EOT является легким и простым в установке: легкая природа крана облегчает установку и требует меньшей структурной поддержки, снижая затраты на установку и время. Высокая подъемная способность: эти краны предназначены для подъема нагрузки в диапазоне от нескольких сотен килограммов до нескольких тонн, в зависимости от модели и вместимости.

4) Единая балка EOT является универсальностью: идеально подходит для различных применений, таких как на складах, мастер-классы, сборочные линии и производственные мощности. Полученные для поднятия неабразивных и некоррозийных материалов. Функции безопасности: оснащенные механизмами безопасности, такие как ограниченные переключатели, защита от перегрузки и экстренные остановки.

Картинки и компоненты

1. Луч

1) Основной лучевой луче с одной балкой EOT Главный луч. Это основной несущий элемент, который поддерживает механизм подъема (подъемник и троллейбус) и облегчает подъем и перемещение тяжелых нагрузок в системе крана. Главный луч бежит по горизонтали и поддерживается двумя конечными грузовиками, которые позволяют ему двигаться вдоль верхних рельсов.

2) Ключевые характеристики основного луча: Конструкция: основной луч обычно разработана в форме I-лучи или балки, в зависимости от конкретных требований кран.

3) Материал: Основной луч обычно изготавливается из высококачественной стали (такой как углеродистая сталь или сплав) для его высокой прочности к весу, долговечности и устойчивости к износу и усталости при тяжелых нагрузках. Обычно сталь обрабатывается или покрывается для повышения его сопротивления к экологическим факторам, таким как коррозия.

4) Распределение нагрузки: основной луч несет в себе равномерное распределение нагрузки между конечными грузовиками, подъемами и тележкой. Емкость: основной луч должен быть достаточно сильным, чтобы поддерживать вес подъема и максимальную нагрузку, которая должна быть поднята.

5) Прочность и долговечность. Основная луч должна иметь высокую структурную целостность для выдержания динамических нагрузок во время работы, включая удар, ударную нагрузку и вибрации. Это необходимо противостоять изгибе, отклонения и деформации в условиях максимальной нагрузки.

Подъемная система

1) Система подъема к крану с одной балкой эпохи эпоха. Он отвечает за вертикальное движение (подъем и опускание) нагрузок и обеспечивает плавную, эффективную и безопасную обработку материалов в различных промышленных применениях. Система подъема обычно включает в себя электрический подъемник, двигатель, коробку передач, проволочную веревку или цепь и узел крючков.

2) Ключевые компоненты подъемной системы Электрический подъемник Электрический подъемник является центральной частью системы подъема, которая питает вертикальное движение нагрузок.

3) Он состоит из: подъемного двигателя: обеспечивает мощность для подъема и более низких нагрузок. Gearbox: уменьшает скорость двигателя и обеспечивает крутящий момент, необходимый для тяжелой подъема.

4) Подъемник из проволочной веревки: предназначен для более высоких подъемных способностей и больших пролетов. Обладает гладкой и точной работой, идеально подходит для применения в тяжелых условиях. Цепи используются в цепных подъемниках для меньших подъемных возможностей. Известно, что для надежности и простоты технического обслуживания. Сборка в сборе. Крюк - это часть системы подъема, которая удерживает нагрузку. Обычно он изготовлен из кованой стали для обеспечения максимальной прочности и долговечности.

3.перевозка

1) Одиночный балки EOT CRANE CARIATE. Конечная карета является важнейшим компонентом одного кран, перемещенного (EOT). Это часть крана, которая поддерживает основной балки (луч) и позволяет крану двигаться горизонтально вдоль рельсов, установленных на опорной конструкции. Конечная перевозка состоит из рамы, колес и системы привода (двигатель) и отвечает за передачу нагрузки из балки в рельсы и позволяет крану плавно двигаться в своем определенном рабочем пространстве.

2) Ключевые компоненты каркаса с конечной каретой (структура); рамка конечной каретки изготовлена ​​из высокопрочной стали, предназначенной для того, чтобы нести нагрузку из основного балки и поддержки колеса и двигателя. Это включает в себя поперечные лучи и конечные пластины, которые помогают соединить и поддерживать колеса, двигатели и другие необходимые компоненты.

3) Механизм двигателя и привода. Двигатель обеспечивает мощность для перемещения конечной каретки вдоль механизма рельсов. Драйв: двигатель подключен к коробке передач, которая управляет колесами, позволяя движению крана. В некоторых конструкциях двигатель может располагаться на одном из конечных вариантов, а привод передается через коробку передач и колесную сборку. В других случаях используются два двигателя, по одному для каждой конечной перевозки. Система привода обычно представляет собой переменную или постоянную точку, а двигатели переменного тока чаще встречаются в современных кранах для их эффективности и надежности.

4. Крановый механизм путешествий

1) Механизм перемещения кран для одного балки EOT Механизм перемещения однополучия Электрического накладного накладного прохождения (EOT) Крейн отвечает за то, чтобы позволить крану двигаться горизонтально вдоль рельсов, которые установлены на конструкции или здании крана. Этот механизм состоит из нескольких ключевых компонентов, которые работают вместе для облегчения гладкого, контролируемого и эффективного движения крана вдоль продольной оси пролета крана. Это гарантирует, что кран может точно расположить нагрузку на протяжении всего пролета здания или мастерской.

2) Ключевые компоненты механизма движения конечных вариантов; конечные вагоны являются наиболее важными компонентами механизма перемещения. Они поддерживают основной балки (мост) крана и размещают колеса и двигатели, которые перемещают крана вдоль рельсов. Конечные вагоны установлены на обоих концах главной балки крана, и каждая конечная карета оснащена колесами, которые проходят вдоль рельсов.

3) Система привода; система привода обеспечивает питание для крана для движения горизонтально вдоль рельсов. Эта система обычно состоит из двигателя, коробки передач и тормозов. Мотор: электродвигатель генерирует силу, необходимую для перемещения конечных вагонов и, следовательно, всего крана вдоль рельсов. Двигатели могут быть либо переменным, либо постоянным током, причем двигатели переменного тока являются наиболее распространенными из -за их энергоэффективности и простоты контроля.

4) Коробка передач: коробка передач уменьшает скорость двигателя и увеличивает крутящий момент, который затем передается на колеса с помощью приводного вала. Формарная система: тормозная система, часто электромагнитная или гидравлическая, используется для остановки крана или удержания его в положении после движения. Для безопасности крайне важно обеспечить плавное прекращение крана и не продолжает непреднамеренно путешествовать

5. Первопровод механизма

1) Механизм движения троллейбуса для прохождения троллейного телевизора EOT. Механизм перемещения троллейбуса является ключевым компонентом в односменном электрическом накладном накладке (EOT) Кран. Он отвечает за перемещение подъемного блока (подъема и крючка) горизонтально вдоль главной балки (мост). Тролляж позволяет крану перемещать нагрузки в рамках основной балки и является неотъемлемой частью способности крана точно и эффективно транспортировать материалы.

2) Ключевые компоненты рамы движущегося механизма троллейбуса; рамка троллейбуса является основной структурой, которая содержит механизм подъема (подъемник и сборка крючков) и перемещенные компоненты. Обычно он изготовлен из высокопрочной стали для обеспечения долговечности и прочности под нагрузкой. Рама предназначена для поддержки веса подъема и нагрузки, а также обеспечивает основу для колес и приводной системы троллейбуса.

3) Электродвигатель: электродвигатель обеспечивает мощность, необходимую для перемещения тележки. Это может быть двигатель переменного тока или двигатель постоянного тока, при этом двигатели переменного тока более распространены из -за их эффективности, долговечности и простоты управления. Dearbox: Коробка передач уменьшает скорость двигателя и увеличивает крутящий момент, который затем передается на колеса, чтобы продвигать трол. колеса, которые питаются двигателем и коробкой передач. Они несут ответственность за то, чтобы продвигать тележку вдоль балки.

6. Колесо

1) Однопроизводительное колесо EOT Крэновое колесо. Колесо является критическим компонентом одного кран, перемещенного (EOT). Он играет решающую роль в том, чтобы позволить крану путешествовать по рельсам, поддерживая весь вес крана, включая основной балки, подъемник и нагрузку. Конечные вагоны или тележки крана оснащены колесами, которые ответственны за плавное и эффективное движение крана вдоль треков.

2) Ключевые особенности краново-колеса EOT Материал и конструкцию; высокопрочная сталь: большинство колесных колес EOT изготавливаются из высокопрочной стали или кованой стали, что обеспечивает долговечность и способность колеса выдерживать высокие нагрузки и динамические силы во время эксплуатации. Закрытие железа: некоторые колеса могут изготовлены из чугуна, в зависимости от применения. Тем не менее, сталь предпочтительнее своей превосходной прочности и устойчивости к износу. Обработка приживания.

3) Типы конструкций колеса; твердые колеса: чаще всего используются для кранов EOT, эти колеса изготавливаются из сплошного куска металла. Сплошные колеса обеспечивают долговечность и высокую грузоподъемность. Холодные колеса: менее распространенные, но используемые в некоторых приложениях полые колеса снижают вес колесной сборки, что может быть полезным в сценариях с низкой нагрузкой. Колеса: колеса имеют поднятый обод (фланцевой) вдоль края, который помогает поддерживать выравнивание колеса на рельсе и предотвращает разрывание. Они являются стандартными в большинстве кранов EOT, так как они обеспечивают стабильность и безопасность, пока крана движется. Колеса: эти колеса используются в специальных приложениях, где точное выравнивание не требуется, но они реже для кранов EOT.

Крюк Крюк

1) Один балок EOT Crane Crane Крюк в одном балке Electric Overh Head Hype Hearing (EOT) Кран является важным компонентом, используемым для подъема, переноса и положения нагрузок. Он служит точкой подключения между механизмом подъема и поднятой нагрузкой. Крюк предназначен для высокой нагрузки, долговечности и безопасности. Это одна из самых важных частей крана и жизненно важна для эффективных и безопасных операций по обработке материалов.

2) Форгинг: Многие крючки с краном EOT созданы, чтобы придать им прочность и долговечность, необходимые для подъема с тяжелыми. Формирование улучшает структурную целостность крючка, что делает его более устойчивой к деформации при нагрузке. Обработка приживания: крюк часто обрабатывается тепло, чтобы улучшить твердость, вязкость и стойкость к износу. Процесс гарантирует, что крюк может выдержать сильное напряжение и противостоять растрескиванию или разрушению с течением времени.

3) емкость нагрузки; крюк с краном предназначен для обработки определенных возможностей нагрузки на основе спецификаций крана. Нагрузка является важным фактором в конструкции крючка, гарантируя, что он может безопасно переносить вес поднимающегося нагрузки. Хуки часто оцениваются с безопасной рабочей нагрузкой (SWL) или максимальной подъемной способностью, которую всегда должны соблюдать в условиях работы.

4) Размер открытия крючка; размер отверстия крючка предназначен для размещения различных типов подъемных стропов, цепочек и веревок. Размер открытия должен быть достаточным, чтобы обеспечить легкое привязанность и отряд подъемного материала, обеспечивая при этом подключение оставаться безопасным во время подъемных операций.

8. Мотор

1) Мотор моторного кран для одного балки мотор является фундаментальным компонентом в односменном электрическом накладке (EOT) Кран, управляя движением и эксплуатацией крана. Он питает механизм подъема, систему движения (как горизонтальную, так и вертикальную) и другие связанные части крана, обеспечивая необходимый крутящий момент и скорость для эффективного выполнения задач подъема и движения.

2) Ключевые особенности моторного мотора EOT; тип двигателя; индукционный двигатель белочной клетки: наиболее распространенным двигателем, используемым в кранах EOT, является индукционный двигатель клеток белки. Эти двигатели надежны, надежны и экономичны. Они предлагают высокую эффективность и могут постоянно работать в условиях тяжелой нагрузки. Главный двигатель ротора: иногда используется для применений, требующих управления переменной скоростью или более высокого запуска крутящего момента. Эти двигатели, как правило, более дорогие и сложные, но обеспечивают больший контроль над операцией крана. Двигатели. Хотя двигатели DC исторически использовались в современных кранах EOT, из -за их способности обеспечить переменную контроль скорости. Они обычно заменяются двигателями переменного тока в современных кранах для повышения эффективности, более низкого обслуживания и более простых систем управления.

3) Управление крутящим моментом и нагрузкой; высокий крутящий момент: двигатель должен обеспечить высокий запуск крутящего момента для подъема тяжелых нагрузок, особенно когда кран начинается с остановки. Способность двигателя крана обрабатывать пиковые нагрузки крутящего момента необходима для гладкой работы крана и для избежания внезапных рывок или напряжений, которые могут повредить крана или нагрузку. Обработка загрузки: двигатель должен быть размер для обработки конкретной подъемной способности и требований нагрузки крана. Он должен предложить достаточную мощность, чтобы перемещать нагрузку на требуемой скорости без перегрузки или перегрева.

.

9.Sound и Light Alarm System & Limit Lignal Switch

1) Система и ограниченного переключателя Single Crane Sound и Light Tarming System и Light Tharge System.

2) Цель звуковой и легкой сигнализации. Система звука и световой сигнализации предназначена для предупреждения как оператора крана, так и окружающего персонала о конкретных действиях крана или потенциальных опасностях. Обычно он включает в себя использование слышимых сигналов тревоги (таких как рога или сирен) и визуальных индикаторов (таких как мигающие огни)

3) Предупреждения в конце хода проезда: По мере приближения к концу его предела движения сигналы системы тревоги сигнализируют, чтобы предотвратить переулководство и потенциальное повреждение крана или окружающего оборудования. Мереды предосторожности: тревога запускается, если существует какое-либо ненормальное состояние, такие как неисправность или смещение компонентов

4) Система Повышенная безопасность: предоставляя четкие и непосредственные предупреждения, система предотвращает столкновения, перегрузку крана и несчастные случаи в областях высокого риска. Установленная видимость: система тревоги повышает видимость оперативного состояния крана, обеспечивая, чтобы как оператор, так и близлежащие работники знают о потенциальных опасностях.

10. Безопасные устройства

1) Однородная безопасность эпохи эпохи эпохи эпохи. Эти краны используются для подъема и перемещения тяжелых нагрузок, часто в промышленных условиях, что может представлять значительные риски для операторов и работников поблизости. Чтобы смягчить эти риски и повысить безопасность, множество устройств безопасности интегрированы в односторонние краны EOT. Эти устройства предназначены для предотвращения несчастных случаев, защиты оборудования и обеспечения гладкого крана.

2) Устройство защиты от перегрузки; цель: предотвратить подъемное нагрузок, которые превышают его номинальную емкость, тем самым избегая структурного повреждения крана или потенциального сбоя во время работы. Компоненты ключа: нагрузочные ячейки или системы взвешивания нагрузки: эти датчики измеряют вес поднимающегося нагрузки и передают данные в систему управления краном. Если нагрузка. Некоторые системы, если кран перегружен, механизм подъема может автоматически останавливаться, и кран может быть предотвращено двигаться дальше, пока нагрузка не будет уменьшена.

3) Предел переключения; цель: предотвратить переоборудование или чрезмерное движение компонентов крана, таких как подъемник, тележка или мост, обеспечение того, чтобы крана остановились до того, как он превышает его эксплуатационные ограничения. Компоненты ключа: Привод: эта механическая часть реагирует на движение компонентов Останови кран.

11. Контроль режим

1) Модные модные модные управления эпохи эпохи EOT В режиме управления однополучия, перемещенного электрического накладного расхода (EOT), относится к методу, используемому для управления и управления движениями крана, включая функции подъема, путешествия и троллейбуса. Режим управления определяет, как оператор взаимодействует с краном и может варьироваться в зависимости от рабочих требований, функций безопасности и потребностей в эффективности крана.

2) Управление подвеской (Проводное управление) Описание: В контроле подвеска оператор крана использует портативное устройство, обычно подвесное контроллер (проводной пульт), для эксплуатации крана. Этот контроллер подключен к крану через кабель и позволяет оператору перемещать подъемник, троллейбус и мост крана, а также активировать сигналы тревоги или аварийные остановки.

3) Радио -дистанционное управление (беспроводное управление) Описание: Радио -дистанционное управление позволяет оператору крана управлять краном с расстояния с помощью беспроводного устройства. Оператор может свободно перемещаться в рабочей зоне, улучшая их видимость и ситуационную осведомленность.

4) Контроль кабины (кабина оператора) Описание: В управлении кабиной оператор крана расположен в закрытой или открытой каюте на самом кране, где они имеют прямой доступ к элементам управления, таким как рычаги, джойстики и кнопки. Этот режим обычно используется в более сложных операциях с краном или для кранов с высокой подъемной мощностью.

Набросок

Основной технический

Преимущества

1) Преимущества однонародного кран eot Один балок Электрический накладной дорожный кран (EOT) Кран является универсальным и экономически эффективным решением для подъема и движущихся нагрузок в промышленных и производственных средах. Его дизайн, который включает в себя одну мостовую балку, поддерживаемую конечными вагонками и троллейбусной подъемник, обеспечивает многочисленные преимущества, особенно для применений с умеренными требованиями к поднятию.

2) Экономически эффективное решение; более низкие начальные инвестиции: одноразовые краны EOT требуют меньше материалов, таких как сталь, для их конструкции, что делает их более доступными, чем двойные балки.

3) Легкий дизайн; уменьшенный мертвый вес: одиночные балки легки, что уменьшает нагрузку на вспомогательную структуру и структуру здания. Нагрузки на приложе: более легкий кран уменьшает нагрузку на взлетно -посадочную полосу крана, что приводит к снижению затрат на строительство для строительства или завода затрат.

4) Космическая структура; компактный дизайн: однородные краны имеют низкий запас и компактный дизайн, позволяющий им вписаться в области с ограниченным вертикальным пространством. Оптимизированный подход крючков: крюк может двигаться ближе к концу крана, максимизируя рабочую зону и повышение эффективности обработки нагрузки. Наидные для малых и средних предприятий: отдельные погрузки идеально подходят для оборудования для ограничений.

5) Более низкие затраты на строительство и взлетно -посадочную полосу Снижение конструктивных требований: односторонние краны требуют более легких опорных сооружений, экономия затрат на проектирование зданий и строительство. Ограниченные системы взлетно -посадочной полосы: более легкая колесная нагрузка означает, что балки взлетно -посадочной полосы испытывают меньше напряжения, что снижает стоимость систем ВПП.

Приложение:

1) Применение односторонних ячейков Elect Crane Electric Overh Healh Travel (EOT) широко используются в различных отраслях и объектах из-за их универсальности, экономической эффективности и способности обрабатывать свет и средние нагрузки. Их компактный дизайн, легкая работа и надежная производительность делают их идеальными для задач обработки материалов в разных секторах

2) Производственные и сборочные линии Цель: Одиночные балочные краны широко используются в производственных предприятиях и сборочных линиях для подъема и перемещения сырья, полуфинальных товаров и готовых продуктов. Индустриация: автомобильная, электроника, производство машин и производство из малого и среднего.

3) Склады и хранилища Цель: Эти краны используются для укладки, организации и передачи тяжелых нагрузок на складах и логистических центрах. Индустриация: розничная торговля, логистика, электронная коммерция и объемное хранилище.

4) Стальные и металлические заводы Цель.

Промышленность: сталелитейные заводы, литейные и изготовления.

5). Электростанции; Цель: Одиночные балочные краны используются в электростанциях для технического обслуживания, ремонта и подъема тяжелых механизмов, таких как турбины и трансформаторы.

6) Цель: Эти краны используются для обработки материалов и обслуживания оборудования в химической обработке и нефтехимических установках. Индустриации: нефтеперерабатывающие заводы, химические установки и газообразные сооружения. Островы: тепловые, гидроэлектростанции, солнечные и атомные электростанции.

Кранпроизводство процедура

1. Стадия проектирования: Определите параметры крана, такие как номинальная нагрузка, пролета и высота подъема, в соответствии с потребностями клиента и рабочей среды. Выполните подробную конструкцию, в том числе основной луч, конечный луч, крана, механизм подъема и т. Д., Чтобы гарантировать, что проект соответствует стандартам безопасности и требованиям к использованию. Выберите соответствующие материалы в соответствии с дизайном, обычно высокой стали, чтобы обеспечить стабильность и долговечность конструкции.

2. Стадия производства: подготовьте необходимое сырье и детали в соответствии с дизайнерскими чертежами. Разрежьте, сгибайте и формируйте сталь, чтобы подготовить конструкционные компоненты, такие как основные балки и конечные балки. Присутствуйте различные компоненты и собирайте их в общую структуру. Этот шаг требует гарантированного качества сварки, чтобы обеспечить прочность и стабильность.

3. Обработка: обработка ключевых компонентов, таких как двигатели, шестерни, подшипники и т. Д., Чтобы обеспечить их размер и точность. Антикоррозионная обработка компонентов, таких как живопись и оцинкование, увеличивает долговечность и эстетику оборудования.

4. Установка электрической системы: Установите электрические компоненты, такие как двигатели, контроллеры, переключатели, датчики и системы сигнализации. Подключите и проводят кабели, чтобы обеспечить нормальную работу электрической системы.

5. Фаза сборки: Соберите все компоненты и системы в целом, подключите механизм подъема, механизм, работающий в тележке и систему управления. Выполните всестороннюю проверку собранного крана, чтобы гарантировать, что все компоненты и системы работают должным образом, и выполнить предварительную отладку.

6. Фаза тестирования: выполните статическую нагрузку на крана, чтобы проверить прочность и стабильность структурной. Выполните динамический тест на кране, в том числе тесты на подъем, движение, торможение и другие функции, чтобы обеспечить соответствие его производительности. Проверьте функции безопасных устройств, таких как ограниченные переключатели, защита от перегрузки и т. Д., Чтобы обеспечить безопасность оборудования во время работы.

7. Контроль качества: выполните контроль качества по каждой ссылке в производственном процессе, чтобы обеспечить соответствие отраслевым стандартам и требованиям клиентов. Запишите различные данные и инспекцию, результаты в производственном процессе для последующей прослеживаемости и анализа.

8. Доставка и установка: упакуйте и подготовьте заполненный кран для транспортировки, чтобы убедиться, что он не поврежден во время транспорта. Доставить кран на сайт клиента для установки и выполнить отладку и принятие отладки на месте. Обеспечить операцию клиентов, чтобы убедиться, что они опытны в использовании и обслуживании крана.

Семинар просмотр:

Компания установила интеллектуальную платформу управления оборудованием и установила 310 комплектов (наборов) обработчиков и сварки роботов. После завершения плана будет более 500 комплектов (комплектов), а ставка сети оборудования достигнет 95%. 32 Сварные линии были введены в действие, планируется установить 50, а скорость автоматизации всей линейки продуктов достигла 85%.
