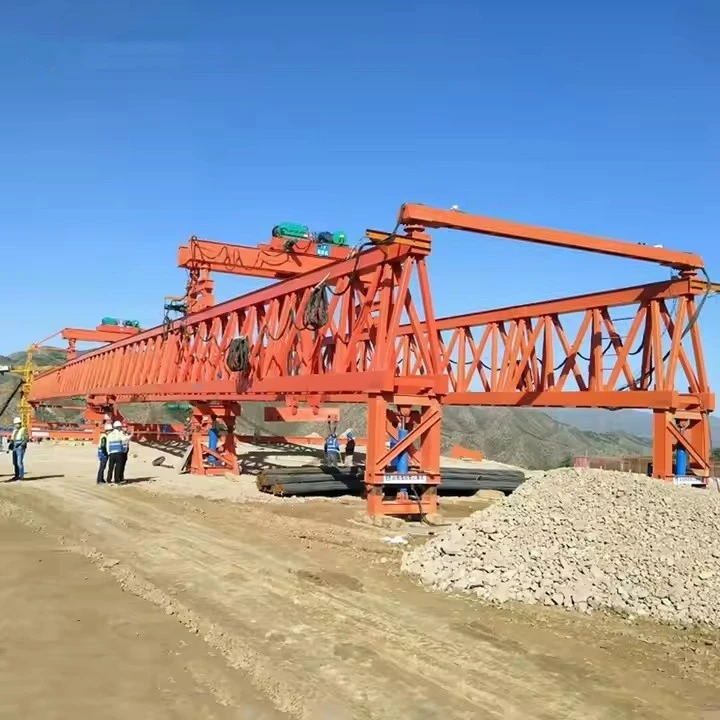

600ton мостовой мостовой аппарат

600-тонной мостовой эрекционный аппарат (GEM) представляет собой сверхпрочную часть оборудования, используемого при строительстве больших мостов, особенно для подъема и размещения сборных бетонных или стальных балок. Ниже приведены ключевые компоненты такой машины:





600-тонная мостовая балка для мостовой балки представляет собой тяжелую часть оборудования, используемого при строительстве больших мостов, особенно для подъема и размещения сборных бетонных или стальных бабочек в положение. Эти машины необходимы для строительства виадуков, транспортных пробелов и железнодорожных мостов эффективно и безопасно.

Ключевые функции 600- Тонн мостовой мостовой машины установка:
Высокая грузоподъемность - предназначена для подъема и расположения бабочек весом до 600 метрических тонн.

Адаптируемость-может обрабатывать различные типы баллов (T-Beams, Box Girders, U-Beams) и пролеты.

Мобильность-часто монтируется на самоходном модульном транспортере (SPMT) или системе на основе железной дороги для движения вдоль палубы моста.

Стабильность и безопасность-оснащены гидравлическими системами балансировки, аутриггерами и анти-силовыми механизмами.

Автоматизация и управление-расширенные элементы управления на основе ПЛК для точного подъема и выравнивания.

Модульная конструкция - некоторые модели можно разобрать и перенести на новые строительные площадки.





600- тонна лучевой шаблон спецификации крана
1. Общие спецификации
Емкость: 600 метрических тонн (максимальная подъемная емкость)

Тип: модульный\/самостоятельный гентри-кран или рельсовый пусковой установка

Применение: сборная пучка (например, балки коробки, U-лучи, T-лучи для мостов)

Стандарты дизайна: ISO 4301, FEM 1.001, EN 13001, ASME B30.2









1. Основные структурные компоненты
Основная балка\/луч-основная нагрузка, которая охватывает зазор по конструкции и поддерживает механизм подъема.

Поддержка ног\/выписки - обеспечить стабильность и распределить нагрузку на опоры моста или временные опоры.

Механизм путешествий - включает в себя рельсы, колеса или сканеры, чтобы перемещать машину вдоль палубы моста или временных дорожек.

2. Подъемная система
Подъемные лебедки-электрические или гидравлические лебедки с кабелями высокой емкости для подъема балок.

Подъемные рамы\/разбрасывания - регулируемые рамы для надежного удержания балок во время подъема.

Гидравлические домкраты - используются для хороших корректировок в позиционировании балки.

Проволочные веревки и шкивы-высокопрочные стальные кабели для обработки нагрузки.

3. Система движения и позиционирования
Система продольного путешествия - позволяет машине двигаться вперед\/назад вдоль выравнивания моста.

Система поперечной регулировки-обеспечивает движение от стороны в сторону для точного размещения балки.

Механизм вращения (если применимо) - Некоторые машины могут повернуть балки для угловых размещений.

4. Система питания и управления
Гидравлическая мощность (HPU) - обеспечивает гидравлическое давление для подъема и движения.

Панель электрического управления - дома, датчики и управления автоматизацией.

Система дистанционного управления - позволяет операторам управлять движениями по беспроводной связи для безопасности.

5. Безопасность и вспомогательные компоненты
Система антиснабжения-уменьшает колебания во время подъема балки.

Система мониторинга нагрузки - гарантирует, что нагрузка не превышает емкость (600 тонн).

Аварийные тормоза и блокирующие устройства - предотвращает случайные движения.

Система привязки - закрепляет машину на палубу моста или пирсы во время операций.

Рабочие платформы и лестницы - для технического обслуживания и проверки.

6. Временные опоры и вспомогательное оборудование
Запуск носа (для эрекции консоли) - расширяет досягаемость машины для размещения балки.

Временные пирсы\/опоры - используются, когда машина простирается между пирсами.

Инструменты выравнивания - лазеры или GPS для точного позиционирования балки.









600-тонной мостовой мостовой аппарат (BGM)-это тяжелый фрагмент оборудования, используемого при строительстве больших мостов, особенно для размещения сборных бетонных или стальных балок. Вот его ключевые преимущества:

1. Высокая грузоподъемность
Может обрабатывать ультра-тяжелые балки (до 600 тонн), что делает его подходящим для длинных мостов (например, шоссе, железной дороги и мостов с пересечением морских изделий).

Уменьшает необходимость в нескольких кранах или временных опорах.

2. Точность и стабильность
Оснащен компьютерными гидравлическими системами для точного выравнивания балки.

Обеспечивает безопасную и стабильную подъем, минимизируя человеческую ошибку.

3. Эффективность и скорость
Ускоряет конструкцию, поднимая и размещая балки за одну операцию.

Сокращает время сборки по сравнению с традиционными методами (например, краны или запуска Gantries).

4. Адаптивность
Работает в сложных местах (горы, реки, городские районы).

Регулируемые опоры и бумы обеспечивают разные длины балки и геометрию моста.

5. Улучшения безопасности
Автоматизированные системы безопасности (мониторинг нагрузки, анти-синхейн, аварийные тормоза).

Снижает риски несчастных случаев во время тяжелых работ.

6. Экономическая эффективность
Снижает затраты на рабочую силу за счет сокращения ручной обработки.

Сводит к минимуму необходимость временной поддержки или ложной работы, экономя затраты на материалы.

7. Снижение воздействия на окружающую среду
Меньше машин на месте означает более низкий шум и выбросы.

Меньше нарушений в окружающих районах по сравнению с несколькими кранами.

8. Универсальность в типах мостов
Подходит для сегментарных мостов, бокс-балки, T-Beam и Steel Ferms.

Используется в сбалансированной консольной кантиле, постепенном запуска и простираемом строительстве.

9. Долгосрочная долговечность
Построенный из высокопрочных стальных и износостойких компонентов, обеспечивая долговечность даже в суровых условиях.

10. Соответствие современным стандартам
Соответствует международным стандартам безопасности и производительности для тяжелого подъема и строительства мостов.





600-тонная мостовая балка для мостовой балки представляет собой тяжелую часть оборудования, предназначенное для точного размещения балок крупных мостов, сегментов или сборных бетонных балок во время строительства моста. Эти машины необходимы для строительства виадуков, транспортных пробелов, железнодорожных мостов и других крупных конструкций.

Ключевые приложения:
Шоссе и скоростные мосты

Используется для установки сборных бетонных балок (I-балки, U-лучи, T-лучи, балки коробки) для повышенных дорог и развязков.

Подходит для сбалансированной консольной конструкции в сегментарных мостах.

Железнодорожные мосты

Установки тяжелые балки для высокоскоростных железнодорожных и обычных железнодорожных мостов.

Обрабатывает стальные фермы с длинными набросами или композитные балки.

Городские виадуки и эстакады

Поместите балки в перегруженных городских средах, где традиционные краны могут быть невозможными.

Обеспечивает быстрое строительство с минимальными нарушениями трафика.

Перекрестки реки и долины

Используется при строительстве длинных мостов над реками, ущельям или трудными территориями.

Может работать в сочетании с запуском Gantries для постепенного запуска.

Строительство сегментарного моста

Поднимает и позиционируют сборные сегменты для сбалансированной консольной или простирающейся эрекции.

Часто используется с запускной балкой для непрерывных пролетных мостов.

Установка тяжелой балки

Обрабатывает стальные балки, композитные балки или тяжелые бетонные балки, превышающие 500 тонн.

Используется в строительстве палубы на кабеле или подвеске.





Процедура производства для машины, установленной на 600 -тонной мостовой балчке, включает в себя несколько этапов, включая проектирование, закупку материала, изготовление, сборку, тестирование и ввод в эксплуатацию. Ниже приведена подробная пошаговая процедура:

1. Дизайн и инженерия
Анализ требований: определить грузоподъемность (600 тонн), длину пролета, высота подъема и условия работы.

Структурный дизайн: моделирование CAD основной балки, поддержки, подъемной системы и гидравлических\/пневматических систем.

Механические и электрические системы: проектирование лебедки, двигателей, систем управления и механизмов безопасности.

Моделирование и валидация: анализ конечных элементов (FEA) для обеспечения структурной целостности при нагрузке.

2. Материал закупок
Высокопрочная сталь: для основных балок, бумов и опорных конструкций.

Гидравлические компоненты: насосы, цилиндры, клапаны и шланги.

Электрические и управляющие системы: ПЛК, датчики, двигатели и кабели.

Застежки и подшипники: высокие напряженные болты, булавки и тяжелые подшипники.

3. Изготовление компонентов
A. Изготовление основной балки
Резка и формирование: Плазма с ЧПУ\/окси-топливные резки стальных пластин.

Сварка: погруженная дуговая сварка (SAW) для высокопрочных суставов.

Обработка: бурение и фрезерование для отверстий для болтов и соединений.

Обработка поверхности: песочная обработка и покраска для коррозионной стойкости.

B. Структура поддержки (ноги\/аутриггеры)
Изготовление телескопических или фиксированных опор с помощью механизмов блокировки.

Интеграция гидравлических цилиндров для регулировки высоты.

C. Система подъема
Сборка лебедки, проволочных веревок и шкивов.

Установка гидравлических разъемов или синхронной подъемной системы.

D. Система электричества и управления
Монтаж ПЛК, HMI, датчиков и ограниченных переключателей.

Проводка и интеграция с гидравлическими системами.

4. Сборка
Базовая рама в сборе: монтажные опоры и стабилизаторы.

Основная установка балки: подъем и закрепление балки на опоры.

Механические системы: установка лебедки, тележки и подъемные балки.

Гидравлическая и электрическая интеграция: соединительные насосы, клапаны и управляющие панели.

5. Тестирование и контроль качества
Нагрузочное тестирование:

Тест статической нагрузки (1,25 × 600 тонн=750 тонны), чтобы проверить деформацию.

Динамическая нагрузка теста (1,1 × 600 тонн=660 тонны) для моделирования реальной работы.

Функциональное тестирование:

Движение троллейбуса, подъем и опускания операций.

Аварийная остановка и проверка системы безопасности.

Неразрушающее тестирование (NDT): ультразвуковая, магнитная частица или рентгеновская проверка критических сварных швов.

6. Ввод в эксплуатацию и доставку
Сборка на месте: транспортировка компонентов на строительную площадку и повторная сборка.

Окончательное тестирование: эксплуатационные проверки в реальных условиях.

Обучение оператора: безопасные и эксплуатационные процедуры для конечных пользователей.

7. Техническое обслуживание и документация
Ручная подготовка: руководства пользователя, графики обслуживания и руководства по устранению неполадок.

Поддержка послепродажи: техническая помощь и запасные части.





Компания установила интеллектуальную платформу управления оборудованием и установила 310 комплектов (наборов) обработчиков и сварки роботов. После завершения плана будет более 500 комплектов (комплектов), а ставка сети оборудования достигнет 95%. 32 Сварные линии были введены в действие, планируется установить 50, а скорость автоматизации всей линейки продуктов достигла 85%.
