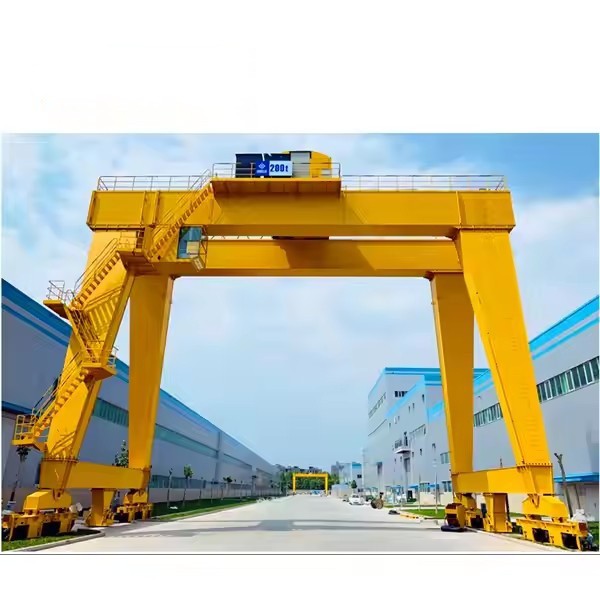

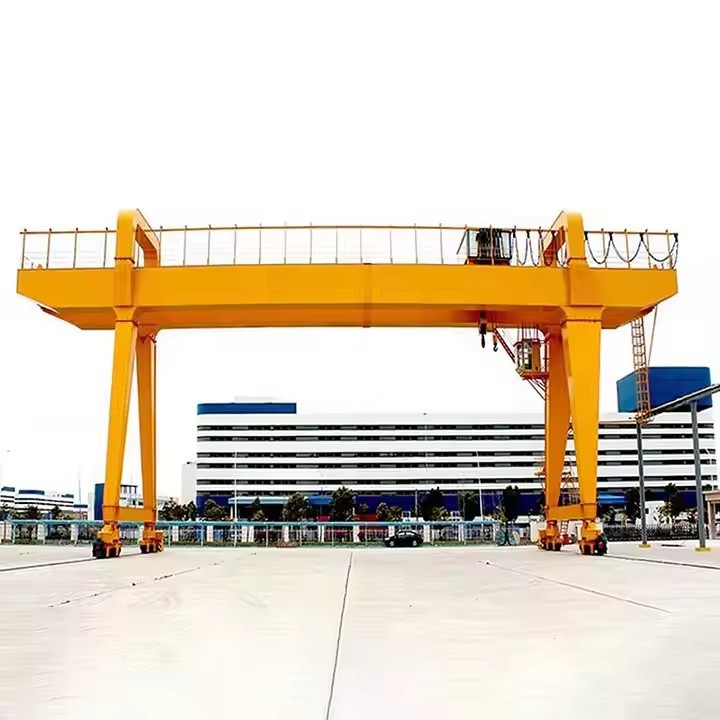

Тип типа двойной балки с двойным лучами

Ключевые характеристики двойной балки типа Mg типа:

Двойной дизайн балки

Обеспечивает более высокую способность подъема (обычно от 5 до 550 тонн) по сравнению с однонародными кранами.

Предлагает лучшую стабильность и распределение нагрузки.

Структура гантри

Двигается по рельсам или колесам вдоль земли, устраняя необходимость в верхних балках взлетно -посадочной полосы.

Может бытьПолугарная(одна нога, поддерживаемая строительной структурой) илиПолный гантри(Обе ноги поддерживают).

Подъемный механизм

Оснащен электрической подъемницей или тележкой, которая путешествует по балкам.

Может включатьодиночные или двойные подъемыдля различных потребностей в подъеме.

Приложения

Тяжелая промышленность(сталелитейные заводы, верфи, литейные заводы).

Порты и логистика(Обработка контейнеров, объемное движение материала).

Строительные площадки(сборная структура сборка).

Электростанции и крупные мастерские.

Настраиваемые параметры

Высота и высота подъема:Регулируется на основе требований рабочего пространства.

Системы управления:Контроль подвеска, дистанционное управление или управляемое в кабине.

Особые функции:Взрывозащитное, высокотемпературное сопротивление или использование на открытом воздухе с защитой от погоды.



Преимущества двойной балки MG:

✔ Более высокая грузоподъемность, чем модели с одной балкой.
✔ Большой пролет и возможности высоты подъема.
✔ более стабильный и долговечный для тяжелых операций.
✔ можно использовать как в помещении, так и на открытом воздухе.

Сравнение с другими салонами:

Особенность	Мг двойная балка	Одиночный барабанщик	Резиновый забор (RTG)
Емкость	5 - 550+ тонны	1–20 тонн	30 - 100+ тонны
Охватывать	10–35m+	5–25m	Регулируемый
Мобильность	Железнодорожный	Железнодорожные или колеса	Резиновые шины (использование порта)
Расходы	Выше	Ниже	Очень высоко



Компоненты ядра: подшипник, передача, коробка передач, двигатель

Место происхождения: Хенан, Китай

Гарантия: 1 год

Вес (кг): 2000 кг

Видео, исходящее в инспекции: предоставлено

Отчет о тестировании машин: предоставлен

Ключевые слова: Gantry Crane

Цвет: индивидуально

Размер: индивидуально

Дизайн: проектирование компьютерной оптимизации

Безопасность: высокая гибкая плоская кабельная мощность

Применение: строительство промышленности, мастерская, склад

Рабочий класс: a 3- A8

Сертификация: ISO, CE, BV, S GS, TUV

Источник питания: 380 ~ 480 В, индивидуально





Mg Type Double Beam Girder Gantry Crane - основные компоненты
Двойной шкаф для двойного шкафы типа MG состоят из нескольких ключевых структурных и механических компонентов, которые работают вместе для обеспечения безопасных и эффективных подъемных операций. Ниже приведен подробный срыв:

1. Мост (основные балки)
Функция: основная несущая структура, которая охватывает рабочую область.

Дизайн: два параллельных балка (тип коробки или в стиле фермы), изготовленные из высокопрочной стали.

Функции:

Поддерживает тележку и подъемник.

Разработано для высокой жесткости, чтобы предотвратить отклонение при тяжелых нагрузках.





2. Конец вагонов (ноги и опоры)
Функция: поддерживает мост и позволяет двигаться вдоль рельсов взлетно -посадочной полосы.

Компоненты:

Вертикальные ноги (фиксированная или регулируемая высота).

Конечные грузовики с колесами для движения.

Буферы и бамперы, чтобы поглощать удары.

Типы:

Полный гентри: оба ноги бегают на наземные рельсы.

Полугарная: одна нога проходит на рельсе, а другая поддерживается зданием.





3. Троллейной и подъемный механизм
Функция: движется по балкам, чтобы поднять и транспортировать нагрузки.

Компоненты:

Электрический подъемник (проволочная веревка или цепь).

Троллейная рама с двигателями приводных моторов.

Система барабана, крюка и шкива.


Параметры:

Одно\/двойные конфигурации.

Управление скоростью переменной скорости для точного подъема.

4. Система взлетно -посадочной полосы (Rails & Beams)
Функция: обеспечивает трек для перемещения GANTRY CRANE.

Компоненты:

Стальные рельсы (монтируются на земле или поднятые балки).

Железнодорожные зажимы и крепежные элементы для стабильности.

Крэновые путешествия (двигатели, коробки передач, колеса).



5. Система электричества и управления
Функция: Powers and Controls Crane Operations.

Компоненты:

Основная панель управления (ПЛК\/VFD для плавной работы).

Ограниченные переключатели (перегрузка, высота, пределы перемещения).

Методы управления: подвеска, отдаленного или управляемого в кабине.

Питание: фесхонская система (кабельные катушки или батончики проводника).

.

6. Безопасность и вспомогательные компоненты
Особенности безопасности:

Защита от перегрузки (нагрузочные ячейки\/ограничители).

Кнопки экстренной остановки.

Системы антиколлинлов (для нескольких кранов).

Устойчивый к ветру тормоза (для наружного использования).

Вспомогательные компоненты:

Салона (кабина оператора для лучшей видимости).

Освещение и предупреждение тревоги.

Резюме ключевых компонентов

Компонент	Функция	Ключевые части
Мостовые балки	Основная нагрузка	Двойные стальные балки
Конец вагонов	Поддержка и мобильность	Ноги, колеса, буферы
Trolley & Hoist	Механизм подъема	Подъем, мотор, крюк, барабан
Система взлетно -посадочной полосы	Движение трек	Рельсы, Драйв Мотор
Электрическая система	Власть и контроль	Панель управления, предельные переключатели
Защитные устройства	Предотвращает несчастные случаи	Ограничитель перегрузки, E-Stop



Набросок



Основной технический



Преимущества двойной балки MG

1. Высокая грузоподъемность и стабильность

Спроектирован сДва параллельных балка(тип коробки или в стиле фермы), эти краны могут обрабатывать5 до 550+ тонны, делая их идеальными для тяжелых подъемов.

АДвойная структура балкиРаспределяет вес более равномерно, уменьшая прогиб и улучшая стабильность по сравнению с моделями с одним падением.

2. Большой пролет и высоту подъема

Подходит дляШирокие рабочие пространства(охватывает до 35 м+) иВысокие требования к подъему(например, верфи, электростанции).

РегулируемыйКонец вагоновРазрешить настройку для различных высот взлетно -посадочной полосы.

3. Долговечности и длительный срок службы

Сделано извысокая стальсточная сваркаЧтобы минимизировать деформацию и стресс.

Коррозионные покрытияиПогодные дизайныСделайте их подходящими для наружного использования (например, порты, строительные площадки).

4. Усовершенствованные функции управления и безопасности

Оснащенпеременные частотные диски (VFD)для плавной работы иАвтоматизация на основе ПЛКДля точной обработки нагрузки.

Механизмы безопасности включаютограничители перегрузки, аварийные тормоза и системы противодействия.

5. Настраиваемое для специализированных потребностей

Варианты включаютвзрывозащитные двигатели, высокотемпературное сопротивление и специализированные тележки(Например, магнит, возьмите ведро).

Может быть спроектирован какПолный гантри(наземные рельсы) илиПолугарная(Одна нога на структуре здания).

Ключевые приложения

1. Shipbuilding & Ports

Используется вверфиДля сборки больших участков кораблей (например, блоков корпуса) из -за их высокой подъемной способности.

Вконтейнерные терминалы, они обрабатывают тяжелую загрузку\/разгрузку груза.

2. Тяжелая промышленность и сталелитейные заводы

Подниматьстальные катушки, отливки и оборудованиеВ литейных заводах и катящихся мельницах.

Дизайн фермы(нравитьсяДвойные губы) используются в крупномасштабных промышленных проектах.

3. электростанции и гидроэнергетические станции

Установитьтурбины, генераторы и большие компонентыНа гидроэлектростанциях и тепловых электростанциях.

Некоторые модели характеризуютсяВысокопрочные болтовые соединенияДля быстрой сборки в удаленных сайтах.

4. Строительство и инфраструктура

ПодниматьСборные бетонные сегменты и мостовые балкив крупномасштабных проектах.

Железнодорожные вариантыОбеспечить точное расположение в ограниченных пространствах.

5. Складирование и логистика

Переместите тяжелые поддоны, машины и массовые материалы в больших ярдах.





1. Проектирование и инженерия

Анализ требований

Поймите спецификации клиента (грузоподъемность, пролет, высота, рабочая среда и т. Д.).

Определить эксплуатационные параметры: высота подъема, скорость перемещения, частота работы и т. Д.

Предварительный дизайн

Создание концептуальных дизайнов и 3D -модели.

Выберите материалы на основе прочности и условий окружающей среды.

Подробная инженерия

Разработать подробные инженерные чертежи (структурные компоненты, механизмы, электрические системы).

Выполните стресс и анализ усталости, чтобы обеспечить безопасность.

2. Материал закупок

Высококачественные материалы источника, в том числе:

Стальные пластины и профили для конструкционных компонентов.

Двигатели, коробки передач и другие механические детали.

Электрические системы и компоненты управления.

Осмотрите материалы, чтобы обеспечить соответствие стандартам качества.

3. Изготовление

Изготовление структурных компонентов

Разрежьте, сварки и собирайте стальные конструкции (основной балки, консольные руки, ноги и т. Д.).

Обеспечить точное выравнивание и размеры.

Выполните обработку поверхности (например, взрывной работы, живопись) для защиты от коррозии.

Механическая сборка

Соберите механические детали (тележка, подъемник, колеса и т. Д.).

Установите двигатели, коробки передач и системы приводов.

Электрическая сборка

Установите электрические компоненты (управляющие панели, кабели, датчики).

Провод и подключите систему для обеспечения функциональности.

4. качественная проверка

Материальная проверка

Проверьте сертификацию материала и испытания на поведение (например, испытания на растяжение).

Структурная проверка

Осмотрите качество сварки (например, ультразвуковое тестирование).

Обеспечить точность размеров и отделка поверхности.

Ассамблея проверка

Проверьте выравнивание и функциональность всех частей (механические и электрические).

Нагрузочное тестирование

Проведите статические и динамические тесты нагрузки, чтобы обеспечить безопасную работу.

5. Тестирование приема на завод (FAT)

Провести комплексную пробную проблему, в том числе:

Тесты полной нагрузки и перегрузки.

Функциональность всех устройств безопасности (например, ограниченные переключатели, аварийные тормоза).

Плавная эксплуатация троллейбуса, подъема и проезда крана.

Документируйте результаты и получите одобрение клиента.

6. Разборка и упаковка

Разберите крана в транспортируемые участки.

Безопасно упаковывать компоненты, чтобы предотвратить повреждение во время транспортировки.

Метки и подготовьте упаковочный список для эффективной повторной сборки.

7. Транспорт

Доставить компоненты крана на место установки, используя соответствующие методы транспортировки.

8. Установка и ввод в эксплуатацию

На месте сборка

Соберите структурные компоненты и механические системы.

Установите электрические системы и панели управления.

Калибровка и тестирование

Перекалибруйте систему крана для конкретных условий.

Выполните тестирование нагрузки на месте, чтобы проверить производительность.

9. Случай

Обеспечить обучение персоналу клиента по безопасной эксплуатации и техническому обслуживанию.

Доставить техническую документацию (Руководство пользователя, Руководство по техническому обслуживанию, сертификаты).

Получить окончательное одобрение и принятие от клиента.

10. Послепродажная поддержка

Предлагайте гарантийные услуги и поддержку обслуживания.

Обеспечить запасные части и техническую помощь по мере необходимости.
