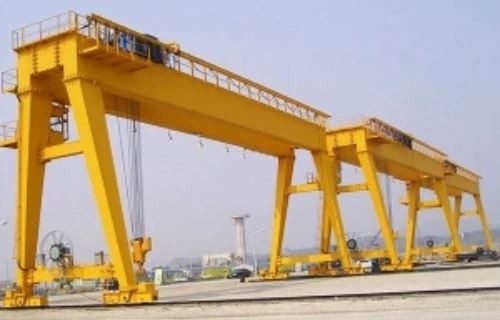

Открытый козловой кран





Открытый козловой кран — это универсальное и надежное подъемное решение, предназначенное для использования на открытом воздухе в различных отраслях промышленности, включая строительство, транспортировку и производство. Он разработан для безопасной и эффективной обработки тяжелых грузов, этот открытый козловой кран идеально подходит для таких задач, как погрузка и транспортировка грузов. разгрузка материалов, перемещение оборудования и облегчение строительных работ. Наружные козловые краны используются для подъема и перемещения тяжелых материалов, таких как стальные балки, сборный железобетон и тяжелая техника. Он очень подходит для строительства, производства, логистики и судостроения.

Наружный козловой кран изготовлен из высокопрочных материалов, способных выдерживать суровые погодные условия. Для продления срока службы используется метод антикоррозийного покрытия. Наружный козловой кран подходит для различных применений, включая строительные площадки, верфи и производство. Возможности. Его размер и грузоподъемность могут быть изменены в соответствии с конкретными требованиями проекта.

Открытый кран-манипулятор настраивается по высоте и пролету в соответствии с различными эксплуатационными потребностями и ограничениями по пространству. Он способен поднимать значительные веса, с вариантами от нескольких тонн до более 100 тонн, в зависимости от модели.

4) Наружный кран-манипулятор доступен в стационарном и переносном исполнении, с колесами для удобного перемещения по рабочим площадкам. Он также оснащен удобными элементами управления, включая возможности дистанционного управления, для повышения безопасности и эффективности. Встроенные механизмы безопасности, такие как защита от перегрузки, кнопка аварийной остановки и сигнальные лампы, обеспечивают безопасную работу.

Основные компоненты: двигатель, подшипник, двигатель

Место происхождения: Хэнань, Китай.

Гарантия: 1 год

Видео выездного контроля:Прилагается

Отчет об испытаниях оборудования: предоставляется.

Применение: мастерская и склад

Дизайн: двойной луч

Безопасность: конструкция, не требующая обслуживания.





1. Дальний свет

1) Главная балка козлового крана на открытом воздухе является важным компонентом, обычно предназначенным для поддержки поднимаемого груза. Обычно его изготавливают из высокопрочной стали, чтобы обеспечить необходимую прочность и стабильность. Обычно его изготавливают из прочных материалов, таких как сталь, чтобы обеспечить прочность и долговечность, особенно если он будет подвергаться воздействию внешних условий. В конструкции обычно используется коробчатая или двутавровая конструкция, обеспечивающая необходимую жесткость при минимизации веса.

Основная балка обычно изготавливается из высокопрочной стали с отличными механическими свойствами и хорошей усталостной стойкостью. При выборе материалов следует учитывать напряжения и изменения нагрузок, которые будет нести главная балка в ходе длительной работы, включая вес самого крана и любые дополнительные нагрузки в процессе эксплуатации, чтобы обеспечить безопасность и долговечность двойной балки. козловой кран. Обычно используемые стали включают высококачественную низкоуглеродистую сталь или легированную сталь, такую ​​​​как Q235 и Q345, которые обладают хорошей свариваемостью и технологичностью.

3) Основная балка наружного козлового крана имеет надежные точки соединения для других компонентов и сварена с использованием автоматического или полуавтоматического процесса сварки, чтобы обеспечить качество и прочность сварных швов. Дальнюю балку и другие детали также необходимо осмотреть, чтобы убедиться в отсутствии трещин и дефектов внутри. Размер, длина и форма основной балки должны быть очень точными. Длина балки влияет на ее структурную целостность и способность выдерживать нагрузки без чрезмерного прогиба. В процессе производства проводятся строгие измерения размеров и контроль, чтобы обеспечить прямолинейность и поперечную жесткость главной балки, тем самым гарантируя плавную установку и работу крана.

Подъемная система

Двигатель. В уличном козловом кране обычно используется двигатель для привода подъемного механизма. Двигатель может быть электрическим или дизельным, в зависимости от конструкции и применения крана. Двигатель точно контролирует скорость подъема груза с помощью системы управления.

Редуктор: Редуктор козлового крана для наружного применения представляет собой механический компонент, который снижает скорость вращения двигателя и одновременно увеличивает его крутящий момент. Это имеет решающее значение для безопасного и эффективного подъема тяжелых грузов. Редуктор должен быть рассчитан на максимальную нагрузку, с которой может справиться кран, обеспечивая надежную работу в тяжелых условиях. Поскольку эти краны используются на открытом воздухе, редукторы часто имеют защитное покрытие или кожух для защиты от коррозии и повреждений, связанных с погодными условиями. Для обеспечения бесперебойной работы редуктора необходимо регулярное техническое обслуживание. Это может включать смазку, проверку на износ и замену изношенных компонентов.

Барабан: Барабан используется для наматывания и разматывания троса или кабеля, обеспечивая вертикальное перемещение груза. Он втягивает и отпускает трос путем вращения, чтобы напрямую контролировать подъем и опускание крюка или других строп. Размер и материал барабана должны быть рассчитаны в соответствии с грузоподъемностью и характеристиками троса.

Трос: Трос изготовлен из нескольких прядей стальной проволоки, скрученных вместе, что обеспечивает высокую прочность на разрыв. Конструкция позволяет канату легко сгибаться и перемещаться, что необходимо для подъема и опускания грузов. Тросы устойчивы к истиранию и коррозии. и усталость, что делает их пригодными для использования на открытом воздухе. Регулярный осмотр и техническое обслуживание стальных тросов имеют решающее значение для обеспечения безопасной эксплуатации и предотвращения несчастных случаев.

Блок шкива. Блок шкива является важнейшим компонентом подъемного механизма крана, позволяющим эффективно передавать нагрузки путем перенаправления подъемной силы.

Подъемное устройство: Подъемное устройство — это часть, которая вступает в непосредственный контакт с товаром, обычно это крюк или электромагнитная присоска, захват и т. д. Эти подъемные устройства, предназначенные для использования на открытом воздухе, обеспечивают мобильность и универсальность в различных приложениях, таких как в качестве отгрузочных верфей, строительных площадок и складов.

3. Конецперевозка

1) Концевая балка обычно представляет собой конструкцию коробчатого типа или двутавровую конструкцию, обладающую высокой прочностью и жесткостью. Концевая балка коробчатого типа сварена из стальных пластин и может эффективно противостоять крутящему и изгибающему моменту, возникающему во время работы крана. На концевой балке установлена ​​колесная пара, состоящая из ведущего колеса и ведомого колеса, отвечающая за продольное перемещение крана по пути. Колеса обычно изготавливаются из износостойкой легированной стали или литой стали, обладающей высокой несущей способностью и износостойкостью.

2) Концевая балка соединяется с главной балкой болтами или сваркой, образуя целостную конструкцию моста и обеспечивающую общую устойчивость. Соединение концевой балки и главной балки требует высокой точности, чтобы обеспечить бесперебойную работу крана и целостность конструкции. Концевая балка в основном используется для того, чтобы нести вес кранового моста и передавать его на гусеницу через колеса. В то же время он также поддерживает и стабилизирует главную балку, чтобы она могла выдерживать различные силы в процессе подъема.

3) Ведущее колесо на концевой балке отвечает за движение моста, заставляя кран двигаться вперед и назад по рельсам для осуществления транспортировки материалов в космосе. Система привода может быть оснащена устройством регулирования скорости с переменной частотой для точного управления скоростью движения крана. Благодаря установке концевых выключателей или датчиков концевая балка может автоматически останавливаться, когда кран достигает заданного положения, чтобы предотвратить столкновение или отклонение от пути.

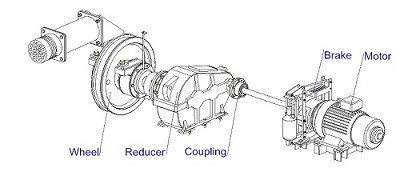

4. Механизм перемещения крана

1) Принцип работы

Передача мощности: двигатель передает мощность на колесную пару через редуктор, и колеса катятся по гусенице, обеспечивая движение крана вперед и назад. Конструкция редуктора позволяет крану плавно работать в условиях низкой скорости и высокого крутящего момента.

Система управления: механизм передвижения современных кранов обычно оснащен современными системами управления, включая преобразователи частоты, ПЛК и т. д., для достижения точного регулирования скорости и контроля положения.

2) Функции приводного механизма крана

Горизонтальное перемещение: Приводной механизм крана отвечает за горизонтальное перемещение крана в рабочей зоне и поддерживает работу подъемного крана на главной балке.

Распределение нагрузки: благодаря конфигурации нескольких колес нагрузка может быть равномерно распределена по гусенице, что снижает давление на гусеницу и уменьшает деформацию и износ гусеницы.

Точность позиционирования: Механизм передвижения крана может точно останавливаться в указанном положении, чтобы обеспечить безопасность и точность операции подъема.

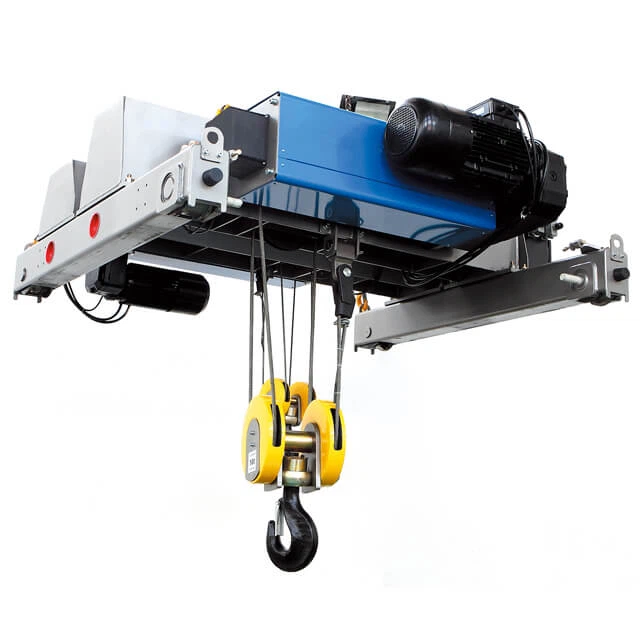

5. Механизм перемещения тележки

1) Структурный состав

Сама тележка представляет собой конструкцию, удерживающую подъемный механизм и способную перемещаться горизонтально по балке. Тележка оснащена колесами, которые передвигаются по рельсам, установленным на балках козлового крана наружного типа. Колеса могут быть спроектированы так, чтобы их можно было легко катить, часто с использованием шарикоподшипников для уменьшения трения. Тележка обычно приводится в движение электродвигателем, а иногда и ручной системой. Двигатель приводит в движение колеса, позволяя тележке перемещаться вперед и назад вдоль балки крана.

2) Функция приводного механизма тележки

Основная функция рабочего механизма тележки заключается в том, чтобы позволить подъемной тележке перемещаться вбок по главной балке, обеспечивая тем самым точное позиционирование и обработку грузов. Оператор управляет механизмом передвижения с помощью пульта дистанционного управления или из кабины крана.

6. Крановое колесо

Колеса обычно проектируются так, чтобы плавно катиться по гусеницам, с функциями, которые минимизируют трение и позволяют легко маневрировать. Обычно они изготавливаются из прочных материалов, таких как сталь или высокопрочные композиты, чтобы выдерживать большие нагрузки и износ от воздействия окружающей среды. Размер колеса влияет на устойчивость и грузоподъемность крана. Колеса большего размера распределяют вес более эффективно. Колеса большего размера распределяют вес более эффективно. В колесах крана используются высококачественные подшипники, обеспечивающие плавную работу и снижающие требования к техническому обслуживанию. Колеса наружных кранов должны быть спроектированы так, чтобы противостоять ржавчине, коррозии и другим факторам окружающей среды.

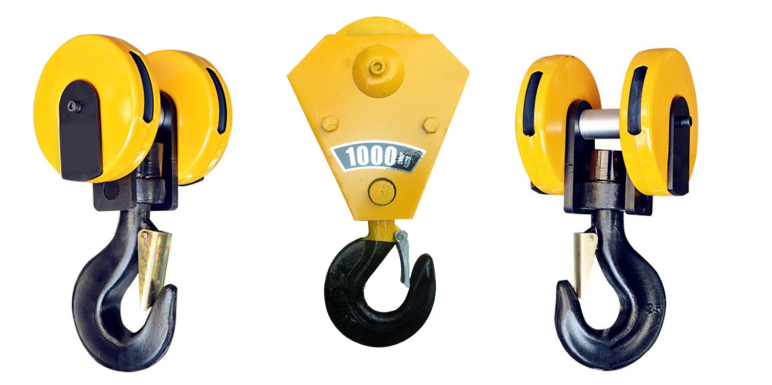

7. Крюк крана

1) Крюк козлового крана на открытом воздухе является важным компонентом, предназначенным для подъема и маневрирования тяжелых грузов. Обычно он изготавливается из высокопрочной стали, способной выдерживать значительный вес и нагрузки. Крюк часто оснащен элементами безопасности, такими как защелка или запирающий механизм, для предотвращения случайного освобождения груза. Наружные козловые краны могут иметь различные типы крюков в зависимости от их конкретного применения.

2) Основная функция крюка – безопасно захватывать и поднимать различные материалы и следить за тем, чтобы материал не упал во время движения. Конструкция крюка позволяет быстро и легко подключаться к различным типам подъемников (таким как подъемные кольца, грейферы, магниты и т. д.), повышая гибкость работы.

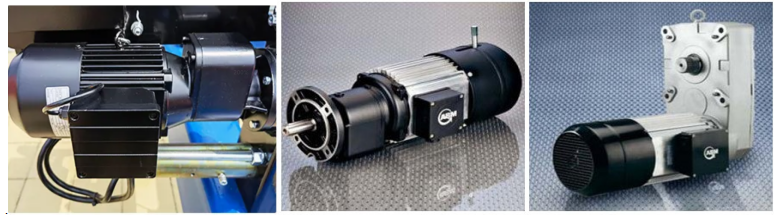

Мотор

Производство козловых кранов на открытом воздухе компанией Motor включает проектирование и производство кранов, специально предназначенных для использования на открытом воздухе. Эти краны обычно имеют прочную конструкцию, способную выдерживать различные погодные условия и выдерживать большие нагрузки.

Двигатель приводит в действие подъемник, который поднимает и опускает груз. Обычно он приводит в движение барабан или набор шкивов, которые наматывают или разматывают трос или цепь, подключенную к нагрузке. Двигатель обеспечивает боковое перемещение козлового крана по рельсам. Это позволяет крану располагаться над грузом и транспортировать его горизонтально. В некоторых конструкциях двигатель также может отвечать за вращение подъемника или надстройки крана, обеспечивая точное размещение груза. Двигатели могут быть оснащены приводами с регулируемой скоростью для позволяют операторам контролировать скорость подъема и перемещения, повышая безопасность и эффективность. Современные двигатели часто оснащены встроенными функциями безопасности, такими как защита от перегрузки и функции аварийной остановки, для предотвращения несчастных случаев и повреждения оборудования.

3) Двигатель наружного крана отвечает за работу тележки и автомобиля, позволяя крану передвигаться по рельсам для подъема и позиционирования материалов. Двигатель поднимает тяжелые предметы на необходимую высоту с помощью подъемного механизма (например, лебедки) для удовлетворения требований различных операций.

.

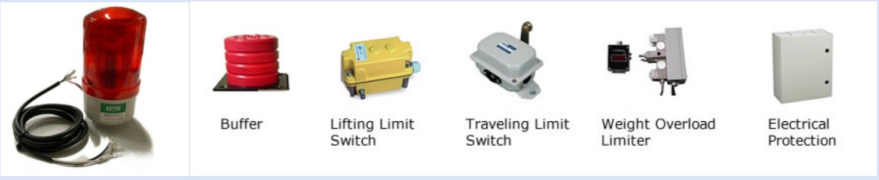

Звуковая и световая сигнализация и концевой выключатель

1) Звуковая и световая сигнализация.

Наружная система сигнализации козлового крана обычно включает в себя как звуковые, так и световые компоненты для оповещения операторов и находящегося рядом персонала о различных условиях.

Звуковая сигнализация: звуковые сигналы или сирены: они издают громкие звуки, предупреждающие об опасностях или изменениях в работе. Различные сигналы могут обозначать различные оповещения (например, предупреждение или аварийную ситуацию). Регулятор громкости: регулируемые настройки громкости, обеспечивающие слышимость сигнала тревоги поверх других шумов окружающей среды.

Световая сигнализация: мигающие огни: светодиоды или стробоскопы, которые мигают, чтобы привлечь внимание. Цвета могут обозначать различные предупреждения (например, красный — опасность, желтый — осторожность). Видимость: огни должны быть яркими и заметными на расстоянии, особенно в условиях низкой освещенности.

Панель управления: централизованное устройство, которое позволяет операторам активировать или деактивировать сигналы тревоги, регулировать настройки и контролировать состояние системы. Сигналы тревоги могут срабатывать автоматически на основе входных сигналов датчиков (например, если груз слишком тяжелый или если кто-то входит в опасную зону). Операторы могут активировать сигналы тревоги вручную в определенных ситуациях (например, во время технического обслуживания или в чрезвычайных ситуациях).

2) Концевой выключатель

Концевые выключатели на наружных козловых кранах имеют решающее значение для безопасности и эффективности работы. Они используются для предотвращения выхода крана за пределы установленных пределов, что помогает избежать столкновений и аварий.

Функции: Концевые выключатели определяют положение движущихся частей крана, таких как тележка или подъемник. Когда кран достигает заданного положения, срабатывает концевой выключатель, останавливающий движение.

Типы: существуют различные типы концевых выключателей, включая механические, бесконтактные и фотоэлектрические выключатели. Выбор зависит от конкретного применения и среды.

10. Устройства безопасности

1) Наружные козловые краны оснащены несколькими предохранительными устройствами для обеспечения безопасной эксплуатации.

2) Концевые выключатели: они используются для остановки движения крана, когда он достигает конца пути, предотвращая механические повреждения и несчастные случаи.

3) Защита от перегрузки: эти устройства не позволяют крану поднимать грузы, превышающие его номинальную грузоподъемность, часто с помощью датчиков нагрузки или концевых выключателей.

4) Кнопка аварийной остановки: эта кнопка, расположенная в доступных местах, позволяет операторам быстро остановить кран в случае возникновения чрезвычайной ситуации.

5) Устройство против двухблокировки: предотвращает контакт крюка со стрелой или другими конструкциями, что может привести к повреждению.

6) Системы обучения операторов: обеспечение того, чтобы операторы были хорошо обучены процедурам безопасности, а правильное использование крана имеет решающее значение.

11. Режим управления

1) Ручное управление: операторы управляют краном с помощью физических органов управления, таких как джойстики или кнопки, часто расположенные в кабине или на пульте дистанционного управления.

2) Дистанционное управление: краном можно управлять на расстоянии с помощью портативного пульта дистанционного управления, что обеспечивает гибкость и безопасность оператора.

3) Автоматизированное управление. Некоторые козловые краны можно запрограммировать на автоматическую работу по заданным маршрутам и задачам, что может повысить эффективность и снизить потребность в постоянном человеческом контроле.

4Полуавтоматическое управление: этот режим позволяет оператору вмешиваться и управлять краном вручную, а также использовать автоматизированные функции для выполнения конкретных задач.

Компьютеризированное управление: передовые системы интегрируются с программным обеспечением для обеспечения точного управления, мониторинга в реальном времени и регистрации данных для операций и технического обслуживания.

Эскиз



Основная техническая





1)Универсальность: они могут обрабатывать широкий спектр материалов и подходят для различных отраслей промышленности, от судоходства до строительства.

2) Эффективность использования пространства. Разработанные для работы на открытых пространствах, они могут использоваться в местах, где традиционные мостовые краны могут оказаться непригодными.

3) Мобильность: многие уличные козловые краны являются портативными, что позволяет при необходимости перемещать их на разные рабочие площадки.

4) Экономичность: как правило, их установка и обслуживание обходятся дешевле, чем стационарные мостовые краны.

5) Повышенная производительность: они могут ускорить процессы погрузки и разгрузки, повышая общую эффективность погрузочно-разгрузочных работ.

6) Большая грузоподъемность: они способны поднимать значительные веса и идеально подходят для тяжелых задач.

Устойчивость к атмосферным воздействиям. Многие уличные козловые краны рассчитаны на устойчивость к атмосферным воздействиям, что делает их надежными для круглогодичного использования.

Гибкость в дизайне: их размер и мощность могут быть изменены в соответствии с требованиями конкретного проекта.





1) Строительные площадки: они используются для подъема тяжелых материалов, таких как стальные балки, бетонные блоки и оборудование.

2) Доставка и порты: на отгрузочных площадках козловые краны обрабатывают контейнеры и сыпучие материалы, облегчая погрузку и разгрузку.

3) Производство: они помогают перемещать тяжелые компоненты во время процессов производства, сборки или обслуживания.

4) Складирование: используется для перемещения товаров между складами, особенно на открытых складах.

5) Судостроение и ремонт. Они помогают поднимать большие части кораблей или лодок во время строительства и обслуживания.

6) Техническое обслуживание железных дорог: используется для подъема и позиционирования тяжелых железнодорожных компонентов или механизмов.

7) Автомобильная промышленность: они помогают перемещать крупные автомобильные детали на сборочных линиях или во время ремонта.

8) Энергия ветра: используется для сборки и обслуживания компонентов ветряных турбин на высоте.





1. Проектирование и проектирование

Сначала проводится сбор требований, чтобы понять грузоподъемность, пролет, высоту и среду применения. Затем создаются подробные инженерные чертежи и спецификации с учетом таких факторов, как ветровые нагрузки, сейсмические условия и выбор материалов. Наконец, выполняется 3D-моделирование с использованием программного обеспечения САПР для создания 3D-модели крана для лучшей визуализации и планирования.

2. Выбор материала

Выберите подходящий материал (например, сталь или алюминий) в зависимости от требований к прочности, долговечности и весу. Приобретайте материалы у надежных поставщиков.

3. Производство компонентов

Резка, формовка и сварка материалов в соответствии с техническими условиями. Обрабатывайте такие компоненты, как колеса, краны и другие детали, до точных размеров. Нанесите защитные покрытия (например, оцинковку или покраску) для увеличения долговечности и устойчивости к коррозии.

4. Сборка

Собирайте отдельные компоненты (такие как портал, выносные опоры и подъемник) в контролируемой среде.

Окончательная сборка объединяет все узлы в единый кран. Убедитесь, что все детали выровнены и подходят друг к другу.

5. Контроль качества

Проводить проверки на различных этапах производства для обеспечения соответствия стандартам и спецификациям. Выполните нагрузочные испытания и проверки безопасности, чтобы убедиться, что кран может безопасно выдерживать предусмотренные нагрузки.

6. Документация

Подготовьте руководства пользователя, руководства по техническому обслуживанию и документацию о соответствии требованиям. Получите необходимые сертификаты безопасности и соответствия местным нормам.

7. Доставка и установка.

Доставьте кран к месту установки, используя соответствующую логистику. Соберите и установите кран на месте, обеспечив его надежное крепление и работоспособность.

8. Обучение и обслуживание

Обеспечьте обучение операторов безопасному использованию крана. Установите график регулярного осмотра и ремонта.
