Два скорости нагнетающего крана пульт дистанционного управления

Режимы с двойной скоростью:

Высокоскоростной- Для более быстрого движения при обработке более легких нагрузок или когда точность менее критична.

Низкая скорость- Для точного позиционирования, особенно при обработке тяжелых или тонких нагрузок.

Функции контролируются:

Подъем (вверх\/вниз)- Регулируемые скорости подъема\/понижения.

Путешествие по троллейбусам (слева\/справа)- Управляет движением троллейбуса моста.

Путешествие моста (вперед\/назад)- контролирует продольное движение крана.

Безопасность и эргономика:

Кнопка аварийной остановки.

Водонепроницаемые, пыльно-устойчивые и ударные конструкции (обычные в промышленных пультах).

Эргономичный дизайн для комфортной работы.

Беспроводные или проводные варианты:

Беспроводной (радиолезное управление радио)-Обычно работает на частоте 2,4 ГГц с диапазоном до 100 метров (устойчива к помехи).

Проводной (Контроль подвеска)- Физически связано с краном, часто используемым в опасных средах, где беспроводные сигналы ограничены.



Преимущества управления с двумя скоростями:

Улучшенная точность:Более медленные скорости допускают тщательное размещение нагрузки.

Эффективность:Более высокие скорости уменьшают время холостого хода при перемещении разгруженных или слегка загруженных кранов.

Снижение износа и слезы:Более низкие скорости минимизируют механическое напряжение на двигатели и тормоза.

Безопасность:Лучший контроль снижает риск перепадов или столкновений нагрузки.

A Система дистанционного управления с двумя скоростямиСостоит из нескольких ключевых компонентов, которые работают вместе, чтобы обеспечить работу с двумя скоростями для подъема и перемещения функций. Ниже приведен разбивка основных компонентов:



1. Передатчик (блок дистанционного управления)

Беспроводной пульт (Radio Control)

Кнопки\/переключатели:Выделенные элементы управления длявысокая\/низкая скоростьОтбор (подъем, троллейбус, мост).

Аварийная остановка (E-Stop):Мгновенно сокращает власть до крана в чрезвычайных ситуациях.

Антенна:Передает сигналы в приемник (обычно 2,4 ГГц для сопротивления помех).

Батарея:Перезаряжаемая литий-ионная батареи или батареи АА (с индикаторами низкой батареи).

Корпус:Прочный, водонепроницаемый (IP65\/IP67) для промышленных сред.

Проводной кулонный контроль

Подвесные кнопки нажатия:ВключаетДвух скоростных переключателей.

Снижение кабеля и напряжения:Усилен для долговечности.

2. приемник

Установлен на кране:Получает сигналы от пульта.

Реле\/контакторы:Переключатели между высокими и низкими скоростями.

БЕЗОПАСНОСТЬ БЕЗОПАСНОСТИ:Предотвращает случайную активацию.

Частотный скачок (для беспроводной связи):Избегает помех от других устройств.

3. Компоненты управления двигателем

Двухступенчатый двигатель подъемника:

Конфигурация обмотки:ЧастоИндукционный двигатель с изменением полюса (2-} скорость)(например, Dahlander winding) илиОтдельные извилистые двигатели.

Контакторы\/K1, K2, K3:Используется для переключения между скоростями.

Переменный частотный диск (VFD) (необязательно):

Позволяет плавные скоростные переходы (вместо фиксированных двойных скоростей).

Обеспечивает лучший контроль и уменьшает механическое напряжение.

4. Схема выбора скорости и управления

Переключатель селектора скорости (удаленная панель и панель управления):

Переключается междуВысокий (быстро)иНизкий (медленный)режимы.

Управление реле и таймеры:

Обеспечивает плавный переход между скоростями, чтобы предотвратить повреждение двигателя.

Предельные переключатели:

Предотвращает переоборудование в высокоскоростном режиме.

5. Компоненты питания и безопасность

Выключатели схемы\/предохранители:Защищает от электрических недостатков.

Перегрузка реле:Предотвращает выгорание двигателя из -за чрезмерной нагрузки.

Тормозная система:

Механический тормоз (для подъема):Задействует, когда питание обрезается.

Регенеративное торможение (если использует VFD):Плавно замедляет мотор.

6. Дополнительные дополнительные компоненты

Система обратной связи (энкодер\/датчик):Обеспечивает мониторинг скорости в реальном времени.

PLC (программируемый логический контроллер):Для расширенной автоматизации и логики безопасности.

HMI (интерфейс человека-человеком):Отображает состояние крана (скорость, нагрузка, ошибки).
.

Как работает двухступенчатый контроль

Оператор выбирает скорость (высокий\/низкий) на пульте.

Сигнал, отправленный в приемник → триггеры соответствующие контакторы.

Реконфигурация моторных обмоток (для двигателей, изменяющих полюс) или VFD регулирует частоту.

Крэйн перемещается с выбранной скоростью с контролируемым ускорением\/замедлением.

Общие конфигурации проводки для двухскоростных двигателей

Мотор тип	Метод проводки	Механизм изменения скорости
Dahlander изменяет полюс	2y\/Δ (Star\/Delta) или Y\/yy	Изменит пары полюсов
Отдельная обмотка	Две независимые обмотки	Переключатели между обмотками

​

Набросок

Основной технический



Повышенная точность и безопасность

Низкоскоростный режимвключает в себя позиционирование нагрузки на миллиметровое нагрузку, критическое для:

Деликатный компонент сборка

Высокая обработка груза

Опасное движение материала

Устраняет опасное качание нагрузки посредством контролируемого ускорения\/замедления

Оптимизированная производительность

Высокоскоростный режим (2-4 x быстрее)уменьшает непродуктивное время, когда:

Перемещение пустых крючков

Транспортировка легких нагрузок

Позиционирование оборудования между рабочими станциями

Типичные улучшения времени цикла:15-30%

Срок службы расширенного оборудования

Уменьшает механическое напряжение на:

Минимизация ударных нагрузок коробки передач (вплоть доНа 40% меньше износа)

Уменьшение деградации тормозной подкладки

Понижение инцидентов перегрева моторики

Энергоэффективность

Стратегии сокращения энергопотребления:

30-50% нижеИспользование энергии в режиме точности

Smart Load-Sensing Systems (в передовых моделях)

Эргономичная операция

Программируемая скорость наращивание снижает усталость оператора

Беспроводные модели предоставляют100-150mОперативная свобода



Промышленность	Высокоскоростные варианты использования	Низкоскоростные варианты использования	Выгода реализована
Сталелитейные заводы	Пустая передача ковша	Расплавленная сталь заливка	Предотвращает разлив (экономит 5 тыс. Долл. США\/инцидент)
Сборник бетона	Транспорт плесени	Позиционирование плиты (± 2 мм точности)	Уменьшает переделку на 90%
Производство электроэнергии	Движение турбинного жилья	Статорная обмотка установки	Предотвращает повреждение компонентов 250 тысяч долларов США
Автомобиль	Переводы панели тела	Сопряжение блока двигателя	Сохраняет 12 с\/цикл в сборке
Судоходные порты	Контейнер -гентри	Удержать погрузку	Увеличивает пропускную способность TEU на 18%
Аэрокосмическая	Позиционирование инструментов	Крыло Spar Placement	Достигает 0. 1 Терпимость выравнивания степени



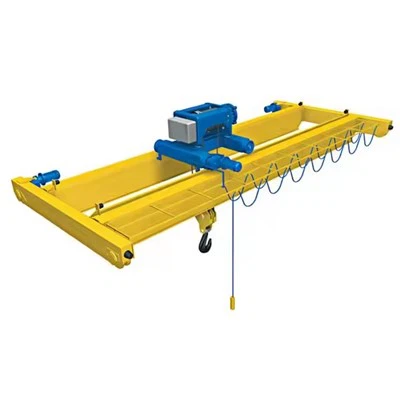

1. Дизайн и инженерия
Сбор требований:

Определены емкость нагрузки (например, 10T, 50T, 100T и т. Д.), Пролет, высота подъема и эксплуатационная среда.

Оцениваются потребности в настройке, такие как режимы управления (подвеска, беспроводная кабина) и специальные функции (например, против столкновений, защита от перегрузки).

Предварительный дизайн:

Инженеры -строители и дизайнеры крана создают начальную конструкцию крана, включая основной луч, конечную перевозку, подъемную систему, систему троллейбуса, механизм движения и другие компоненты.

Расчет и моделирование:

Расчеты нагрузки выполняются, чтобы гарантировать, что кран может обрабатывать указанную емкость.

Анализ конечных элементов (FEA) может использоваться для моделирования напряжений и прогибов в структуре для обеспечения безопасности и стабильности.

Подробный дизайн:

После утверждения сделаны подробные чертежи для каждой части, включая основную балку, конечную перевозку, систему подъема, двигатели, системы управления и функции безопасности.

2. Материал закупок
Выбор сырья:

Высококачественные материалы, такие как сталь, легированная сталь, кованая сталь и электрические компоненты, поставляются в соответствии со спецификациями.

Материалы проверены на получение качества и соблюдение отраслевых стандартов (например, ISO, CE).

Компонентный источник:

Стандартные компоненты, такие как двигатели, подъемники, панели управления, лимитные переключатели и защитные устройства, получены от надежных поставщиков.

3. Изготовление компонентов
Основной балки:

Резка и сварка стальных пластин для образования балки моста.

Балок собирается сварщиками или болтмированием, гарантируя, что она соответствует требуемой прочности и точке.

Конечная карта

Конечная экипажа изготовлена ​​и собрана для удержания крана на рельсах взлетно -посадочной полосы.

Колесные сборы установлены для обеспечения плавного движения вдоль рельсов.

Система подъема и троллейбуса:

Подъемный блок (электрический или ручной) собирается, включая барабан, проволочную веревку, крючок и двигатель.

Система троллейбусов построена для перевозки подъема через мост, включая колеса троллейбуса и механизмы привода.

Механизм путешествий крана:

Колеса крана установлены на конечных вагонах, обеспечивая плавное горизонтальное движение.

Система привода установлена ​​для управления скоростью перемещения.

4. Сборка крана
Установка главного луча:

Собранная главная балка поднимается и расположена на конечные вагоны.

Балок выровнен, чтобы обеспечить структурную целостность.

Установка тележки и подъема:

Система троллейбуса установлена ​​на главную балку, а подъемник установлен на тележке.

Цепочка нагрузки или проволочная веревка установлена ​​и протестирована на плавную работу.

Настройка механизма путешествий:

Крэновые колеса установлены, а механизм привода подключен к системе управления для горизонтального движения.

5. Установка электрической и контрольной системы
Панель проводки и управления:

Панель управления установлена ​​и подключена для управления всеми движениями крана (поднятие, троллейбус, путешествие с краном).

Ограниченные переключатели, кнопки аварийной остановки и сигнализация безопасности интегрированы в систему управления.

Установка двигателя и снаряжения:

Двигатели для подъема, путешествия и тележки установлены и подключены к их соответствующим системам передач.

Тестирование систем управления:

Системы управления проверяются, чтобы обеспечить надлежащую интеграцию контроля подвески, беспроводных удаленных или вариантов управления кабиной.

6. Тестирование и контроль качества
Нагрузочное тестирование:

Кран проходит статическую нагрузку (чтобы проверить стабильность) и динамическое тестирование нагрузки (чтобы проверить эксплуатационные характеристики в фактических условиях труда).

Защита от перегрузки и ограниченные переключатели протестируются, чтобы убедиться, что они функционируют правильно.

Тестирование системы безопасности:

Звуковые и световые сигналы, ограниченные переключатели, кнопки аварийной остановки и устройства безопасности протестированы на функциональность.

Тестирование движения:

Все ходовые движения, движение троллейбусов, путешествие моста и управление SWATE проверены на плавную работу и точность.

Электрические испытания:

Все электрические компоненты протестируются на правильную проводку, заземление и связь между системами.

Документация и сертификация:

Кран проверяется в соответствии с международными стандартами безопасности и проходит сертификацию соответствующими органами власти (например, CE, ISO).

Сертификаты испытаний для двигателей, кранов и нагрузочных испытаний подготовлены.

7. Финальная проверка и живопись
Визуальный осмотр:

Тщательная проверка проводится для обеспечения того, чтобы крана соответствовал спецификациям проектирования и требованиям безопасности.

Рисование:

Кран окрашен высококачественными антикоррозионными покрытиями, чтобы защитить его от условий окружающей среды.

Маркировка и маркировка:

Метки для безопасности, предупреждения и маркировки пропускной способности применяются к крану для надлежащей идентификации.

8. Доставка и установка
Перевозки:

Кран тщательно разобрался в транспортируемых деталях (при необходимости) и отправляется в местоположение клиента.

Установка:

Кран установлен на месте, и все соединения (питание, механическое управление) сделаны.

Окончательный ввод в эксплуатацию:

Кран заказан, проведя его через серию оперативных испытаний, чтобы обеспечить должным образом.

При необходимости обучение оператора проводится для безопасного и эффективного использования.

9. Пост-установка поддержка
Обучение клиентов:

Обучение операторов о том, как безопасно и эффективно использовать крана.

График обслуживания:

Предоставление плана обслуживания для продолжения работы крана, включая регулярные проверки, смазку и тестирование.

Поддержка после продажи:

Предлагая запасные части, устранение неполадок и ремонтные услуги.

Семинар просмотр:

Компания установила интеллектуальную платформу управления оборудованием и установила 310 комплектов (наборов) обработчиков и сварки роботов. После завершения плана будет более 500 комплектов (комплектов), а ставка сети оборудования достигнет 95%. 32 Сварные линии были введены в действие, планируется установить 50, а скорость автоматизации всей линейки продуктов достигла 85%.
