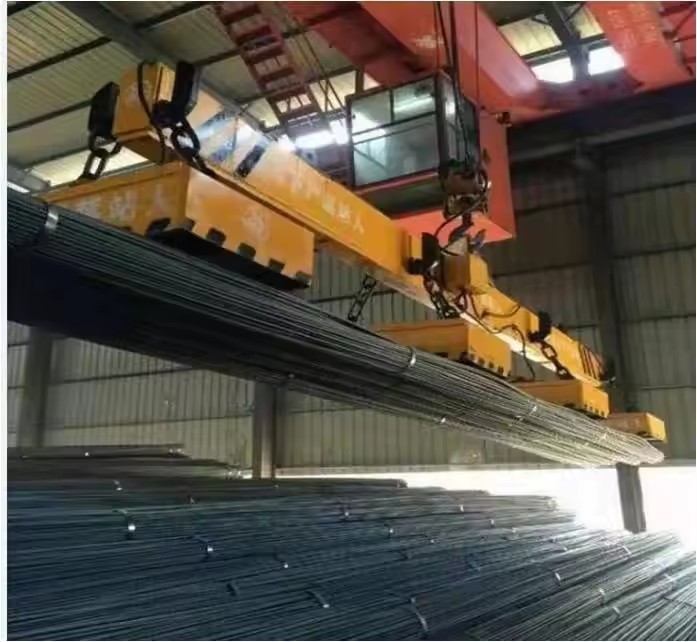

Двойной балки магнитный верхний кран

Магнитный кран с двойной балкой сочетает в себе мосту с тяжелым двойным мостом с электромагнитной системой подъема, предназначенной для обработки железных материалов (например, стальные пластины, трубы, металлический лом). Ключевые характеристики включают:

Ключевые функции
Грузоподъемность:Диапазон от 3 до 150 тонн, со специализированными моделями, поддерживающими более высокие нагрузки.

Высота подъема:До 30 метров, подходящих для складов с высоким отсеком или портов.

Системы управления:Параметры включают радиоэлектуальное управление, операцию салона или полную автоматизацию.

Особенности безопасности:Защита от перегрузки, технология антиснабжения и защиты от взрыва для опасных сред.

Магнитный подъемник:Электрически питание, способное обрабатывать грузовые нагрузки нерегулярной формы без крючков или стропе.

• Емкость: 5-800\/50ton
• Длина пролета: 4-35 m
• Высота подъема: 3-50 m
• Рабочая обязанность: A4, A5, A6, A7
• Bugged напряжение: 220V ~ 690V, 50-60 Hz, 3PH AC
• Рабочая среда Температура: -25 градуса -+50 степень, относительная влажность меньше или равна 85%
• Режим управления краном: управление полом \/ пульт дистанционного управления \/ кабинета

Магнитный накладный кран с двойной балкой предназначен для подъема и транспортировки железных материалов с использованием электромагнитного подъема. Вот его ключевые компоненты:
1. Структура моста
Двойные балки: два основных горизонтальных балка, которые охватывают взлетно -посадочную полосу крана, обеспечивая высокую грузоподъемность и стабильность.
Конечные грузовики (конечные вагоны): расположены на каждом конце бабочек, оснащенные колесами для движения вдоль рельсов взлетно -посадочной полосы.
Механизм привода: включает в себя двигатели, коробки передач и тормоза для продольного путешествия по взлетно -посадочной полосе.

2. Подъемный механизм
Мотор подъема: приводит к подъеме и понижению нагрузки.

Проволочная веревка или цепь: соединяет подъемник к подъемному креплению.

Барабан или швейник: направляет веревку\/цепь для плавной работы.

Тормозная система: обеспечивает безопасное удержание нагрузки.

3. Механизм Trolley & Traverse
Троллейная рама: движется вдоль балок моста (перекрестное путешествие).

Trolley Drive: включает в себя мотор, коробку передач и колеса для бокового движения.

Магнитный подъемник (электромагнит): прикрепляется к тележке для подъема железных материалов.

Кабельная катушка (необязательно): управляет источником питания в электромагнит.

4. Электромагнитная система
Подъемный магнит (электромагнит): генерирует магнитное поле, чтобы забрать стальные\/железные нагрузки.

Блок питания и управления: обеспечивает электричество для магнита и регулирует его работу.

Контроль размагметизации: обеспечивает безопасное освобождение нагрузки.

5. Система электричества и управления
Панель управления\/подвеска\/радиосвязь: интерфейс оператора для движения крана.

Фестоновая система\/кабельная катушка: управляет силовыми и сигнальными кабелями.

Ограниченные переключатели: предотвращайте переезд крана, троллейбуса и подъема.

Переменные частоты приводов (VFD): включить плавное ускорение\/замедление.

6. Компоненты безопасности
Защита от перегрузки: предотвращает подъем за пределами емкости.

Аварийная остановка (E-Stop): мгновенно останавливает работу крана.

Система антиколлинлов (для нескольких кранов).

Предупреждающие устройства (сигналы тревоги, огни).

7. Система взлетно -посадочной полосы
Балки взлетно -посадочной полосы: Поддержите движение крана.

Железнодорожные пути: направляйте колеса крана.

Буферы\/конечные остановки: предотвратите переулковой проезд.

8. Дополнительные функции (необязательно)
Система взвешивания: измеряет вес нагрузки.

Автоматизация и удаленный мониторинг.

Взрыв-защищенный дизайн (для опасных областей).

Набросок

Преимущества двойного магнитного накладного кран

Высокая подъемная способность

Двойные балки обеспечивают превосходную прочность, что позволяет более тяжелые нагрузки (обычно 5–550 тонн) по сравнению с кранами для одного камера.

Эффективная обработка грузовых материалов

Электромагнитный подъемник быстро поднимает и высвобождает стальные пластины, лом, катушки и другие магнитные материалы без необходимости стропов или крючков.

Точная и плавная работа

ОснащенПеременные частотные диски (VFD)Для контролируемого ускорения\/замедления снижение качания нагрузки и повышение точности позиционирования.

Долговечность и длительный срок службы

Надежная конструкция с высококлассными стальными и армированными компонентами обеспечивает надежность в суровых условиях (например, литейные заводы, сталелитейные заводы).

Проблемный дизайн

Троллейбус и подъемник работают между балками, максимизируя высоту крюка и эффективность рабочего пространства.

Автоматизация и дистанционное управление

Может быть интегрирован савтоматизированные системы(PLC Controls, удаленная операция) для повторяющихся задач на умных заводах.

Особенности безопасности

Защита от перегрузки, аварийные тормоза, анти-коллизионные системы и сбои, безопасная размахиванием, обеспечивают безопасные операции.

Снижение ручного труда

Устраняет необходимость в ручной оснастке, ускорении обработки материалов и уменьшении усталости работников.

Применение двойного магнитного накладного кран

Стальная и металлическая промышленность

Обработка стальных тарелок, катушек, стержней, труб и лома на катящихся мельницах, ковостах и ​​стальных складах.

Центры утилизации и переработки

Эффективно поднимает и транспортируютжелезной ломДля сортировки, загрузки и обработки.

Foundries & Casting Shops

Безопасно с точным контролем перемещает расплавленные металлические контейнеры, отливки и формы с точным контролем.

Судостроение и тяжелое изготовление

Поднимает большие стальные участки, корпус корабля и конструкционные балки со стабильностью.

Автомобильное производство и производство машин

Перевод металлических листов, штампованных деталей и компонентов тяжелых машин.

Железная дорога и строительство

Обрабатывает рельсы, балки и строительную сталь в ярдах изготовления.

Порты и логистика

Нагрузки\/выгружают стальные грузы, контейнеры и объемные металлические отгрузки.

Электростанции и тяжелые промышленности

Перемещает трансформаторы, генераторы и большие металлические конструкции.

1. Дизайн и инженерия
Анализ требований: Определите грузоподъемность, пролет, высоту подъема и эксплуатационную среду.

Моделирование САПР: создать 3D -конструкции и структурные расчеты (анализ стресса, отклонение и т. Д.).

Выбор материала: выберите подходящие листовые материалы (обычно литая сталь или пластичный железо) для ключевых компонентов, таких как балки, конечные вагоны и крючки.

Соответствие нормативным требованиям: убедитесь, что проекты соответствуют стандартам (ISO, DIN, FEM или ASME).

2. Приготовление рисунков и приготовление плесени
Создание рисунков: деревянные или металлические узоры созданы для литья форм.

Подготовка песчаной плесени:

Используйте песок или зеленый песок с смолой для полостей плесени.

Ядра (для полых секций) готовится отдельно.

3. Процесс кастинга
Плавление и наливание:

Металл (например, углеродистая сталь, сплавная сталь) расплавлен в печи.

Расплавленный металл заливается в формы в контролируемых условиях.

Охлаждение и затвердевание: позволяйте литью медленно охлаждать, чтобы избежать дефектов.

Встряхивание и очистка: удалите песчаные формы и чистые отливки (взрывные работы, шлифование).

4. Обработка и отделка
Грубая обработка: удалите лишний материал (ворота, стояки).

Точная обработка: обработка ЧПУ для критических размеров (сиденья подшипника, отверстия для болтов).

Обработка поверхности: покраска, оцельцизация или антикоррозионные покрытия.

5. Изготовление мостовой балки и конечных вагонов
Сварка\/сборка:

Изготовьте балки коробки или i-балки (если гибридный дизайн).

Сварные\/болты -конечные вагоны (с колесами для движения).

Снятие стресса Тепловая обработка (при необходимости) для снижения остаточных напряжений.

6. Сборка компонентов крана
Установка подъема и троллейбуса: монтаж электрический подъемник или систему проволочной веревки.

Настройка железнодорожной и взлетно -посадочной полосы: Установите рельсы Crane на вспомогательную конструкцию.

Интеграция электрической системы: проволочные двигатели, управления, предельные переключатели и устройства безопасности.

7. Тестирование и контроль качества
Проверка размеров: проверка допусков на характеристики конструкции.

Неразрушающее тестирование (NDT):

Ультразвуковая, магнитная частица или тестирование на пенетрант красителя на трещины.

Нагрузочное тестирование:

Тест статической нагрузки: 125% номинальной емкости.

Динамический тест на нагрузку: 110% номинальной емкости с движениями.

Функциональный тест: Проверьте торможение, подъем и операции по путешествиям.

8. Защита от живописи и коррозии
Нанесите грунтовку и коррозионную краску.

Маркировка (емкость, серийный номер, предупреждения) в соответствии с стандартами.

9. Упаковка и доставка
Разберите (при необходимости) для доставки.

Защитите критические компоненты во время транзита.

10. Установка и ввод в эксплуатацию (на месте)
Соберите на взлетно -посадочной полосе клиента.

Окончательное выравнивание и калибровка.

Обучение и передачу операторов.

Компания установила интеллектуальную платформу управления оборудованием и установила 310 комплектов (наборов) обработчиков и сварки роботов. После завершения плана будет более 500 комплектов (комплектов), а ставка сети оборудования достигнет 95%. 32 Сварные линии были введены в действие, планируется установить 50, а скорость автоматизации всей линейки продуктов достигла 85%.
