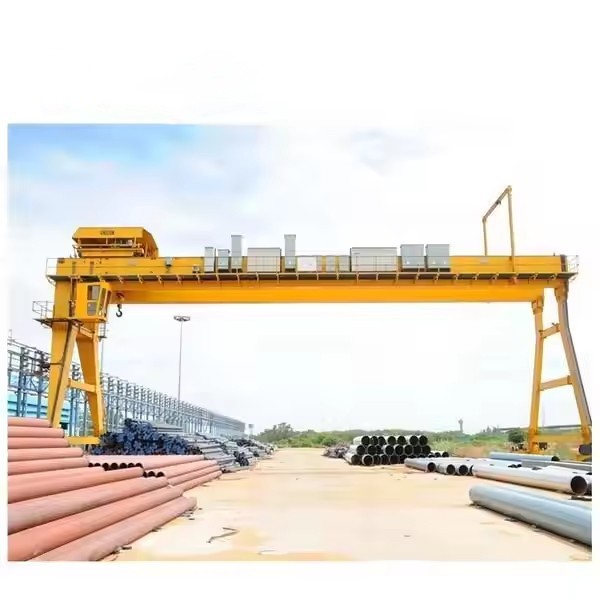

Двухбалочный козловой кран европейского-типа



Ключевые особенности

1. Структурный проект

Двойные коробчатые балки: Усиленная стальная конструкция, рассчитанная на большие нагрузки.

Концевые каретки: Оснащен высококачественными-колесами для плавного движения по рельсам.

Модульная конструкция: Настраиваемый пролет, высота и грузоподъемность.

2. Подъемный механизм

Верхний-ходовой подъемник: Передвигается по рельсам над балками (большая высота подъема).

Тросовый подъемник (стандартный): Для мощностей до500+ тонн.

Цепной подъемник (опция): для более легких-точных подъемов.

3. Система привода и управления

Путешествия:

Моторизованное путешествие: Двигатели переменного/постоянного тока счастотно-регулируемые приводы (ЧРП)для бесперебойной работы.

Крабовое рулевое управление: Обеспечивает диагональное перемещение для точного позиционирования.

Опции управления:

Подвесное управление(стандартный).

Радио Дистанционное Управление(беспроводная работа).

Кабина оператора(для тяжелых-приложений).

4. Безопасность и автоматизация

Защита от перегрузки: Тензодатчики и концевые выключатели.

Система предотвращения-раскачивания: Уменьшает раскачивание груза для повышения точности.

Предотвращение столкновений: Лазерные датчики для работы с несколькими-кранами.

ПЛК Автоматизация: Для автоматического подъема (опция).



Сравнение: европейские, американские и китайские двухбалочные козловые краны

Особенность	Европейский-тип	Американский-тип	Китайский-Тип
Дизайн	Высокая точность, модульный	Сверх-тяжелый-режим работы	Экономически-эффективный
Емкость	5-500+ тонн	10-1000+ тонн	5-320 тонн
Охватывать	До 50 м+	До 60 м+	До 40 м
Тип подъемника	Верхний-несущий трос	Двойные тали для экстремальных нагрузок	Стандартный трос
Контроль	Подвеска/радио/кабина	Кабина/полностью автоматизированная	Базовый кулон
Автоматизация	ПЛК и защита от-раскачивания общие	Расширенная интеграция с искусственным интеллектом	Ограниченный
Цена	Премиум	Очень высокий	Бюджетный-дружественный



Грузоподъемность: 35 метрических тонн (35 000 кг)
Пролет: 10–35 м (настраиваемый)
Высота подъема: 6–20 м (регулируемая)
Тип подъемника: Двойная-балка с электрической канатной талью (тип QD-)
Система передвижения: моторизованная (с рельсовыми-направляющими или резиновыми-колёсами.
Тип колеса: Стальные колеса (для рельсов) / Пневматические шины (для пола).
Система управления: управление из кабины-или дистанционное управление.
Электропитание: 380 В/50 Гц (3-фазный)
Конструкционная сталь: Q345B (высокая-прочность) с коррозионно--стойким покрытием.

Эта сверхмощная подъемная система состоит из тщательно спроектированных компонентов, которые работают согласованно и позволяют с высокой точностью выдерживать экстремальные нагрузки (5-500+ тонн). Вот полная техническая информация:

1. Первичные структурные компоненты

Основные балки (2x)

Изготовлен из высококачественной-стали (S355JR/S460ML).

Конструкция коробчатого-типа с внутренними ребрами жесткости.

Обычно высота 1,2-3 м в зависимости от пролета.

Включает в себя взлетно-посадочные балки для перемещения подъемника.

Концевые каретки

Сварная стальная конструкция с обработанными колесными дорожками.

Содержит приводные механизмы и буферные системы.

Функции безопасности,-предотвращающие перелезание





2. Подъемная система

Тележка в сборе

Двух-балочная верхняя-конфигурация

4-8 колесных групп с закаленными протекторами

Включает двигатель поперечного-хода (типично 7,5–30 кВт).

Подъемник

Тросовая таль европейского-стандарта (DEMAG, ABUS)

Система запасовки 2/1 или 4/1

Диаметр барабана: 450-1200 мм.

Тормозная система: двухконтурная-отказоустойчивая-безопасная



3. Системы привода и питания

Путешествия

Электродвигатели переменного тока с короткозамкнутым ротором (10–100 кВт)

Преобразователи частоты для плавного ускорения

Конические редукторы (передаточное число от 1:20 до 1:40)

Источник питания

Фестонные системы или токопроводящие планки

400 В/50 Гц, 3-фазный стандарт

Цепи аварийного отключения-питания



4. Системы управления и безопасности

Операторские интерфейсы

Подвесные станции с классом защиты IP54

Дистанционное радиоуправление по шине CAN-

Полные варианты кабины с HVAC

Компоненты безопасности

Индикаторы грузового момента (класс IV)

Резервные концевые выключатели

Лазерные сканеры для предотвращения-столкновений

Датчики скорости ветра (для улицы)

5. Механические компоненты

Колеса в сборе

Кованые стальные колеса (Ø300-800мм)

Конструкция с двойным-фланцем

Подшипники СКФ/ФАГ

Буферы и бамперы

Гидравлические поглотители энергии

Концевые упоры из полиуретана

6. Электрические системы

Шкаф управления

На базе ПЛК-(Siemens/Allen-Bradley)

PROFIBUS-коммуникация

Порты мониторинга состояния

Датчики

Абсолютные энкодеры положения

Системы тензодатчиков

Термодатчики для двигателей

7. Дополнительные системы

Пакеты автоматизации

Автоматическое позиционирование (±5 мм)

RFID отслеживание контейнеров

Удаленная диагностика

Особая среда

АТЕХ-пакеты

Защита от коррозии (С5-М)

Комплекты для высоких-температур

ЭСКИЗ

Основная техническая



1. Превосходная производительность подъема

Более высокая емкость: обрабатывает 5-500+ тонн по сравнению с пределом 1–20 т для однобалочной балки.

Большой Пролет: До 50 м+ с минимальным отклонением (стандарт L/800)

Увеличенная высота крюка: Верхняя-конструкция обеспечивает на 15–30 % больше вертикального пространства.

2. Повышенная структурная целостность

Двойные балки равномерно распределяют нагрузку, снижая концентрацию напряжений.

Классификация FEM 1.001 обеспечивает срок службы 25+ года.

<0.5mm/m alignment tolerance for precision operations

3. Передовые системы управления

Элементы управления ПЛК с уровнем безопасности SIL3-

Возможности прогнозного обслуживания с помощью датчиков Интернета вещей

Системы предотвращения-раскачивания обеспечивают точность позиционирования ±5 мм.

4. Операционная эффективность

Скорость тележки на 30 % выше (до 60 м/мин) по сравнению с азиатскими аналогами.

Системы рекуперации энергии снижают энергопотребление на 15-20%

Автоматизированные рабочие процессы увеличивают производительность на 40 %

5. Функции безопасности

Резервные тормозные системы (механическая + рекуперативная)

Предотвращение столкновений на 360 градусов с дальностью обнаружения 10 м.

Мониторинг нагрузки с точностью ±1%

6. Параметры настройки

Модульная конструкция допускает 200+ вариантов конфигурации.

Доступны версии ATEX, коррозионно--стойкие или криогенные версии.

Может интегрироваться с существующими интеллектуальными заводскими системами.



Тяжелая промышленность

Сталелитейные заводы: Обработка 40-тонных рулонов при температуре 800 градусов.

Литейные заводы: Точное перемещение 100-тонных форм

Трансформаторные станции: Установка 300-тонных силовых агрегатов



Энергетический сектор

Сборка ветровой турбины: Размещение 80-тонных гондол

Атомные станции: Обращение с радиоактивными компонентами

Гидроэлектрические проекты: Перемещение компонентов турбины



Транспортная инфраструктура

Верфи: Сборка судовых блоков грузоподъемностью 500 тонн.

Строительство мостов: Точное размещение 200-тонных сегментов

Железнодорожные мастерские: Подъем целых вагонов



Передовое производство

Аэрокосмическая промышленность: Расположение фюзеляжа самолета (± 2 мм)

Автомобильная промышленность: Интеграция роботизированных ячеек

Космическая индустрия: Обращение со спутниками в чистых помещениях



Специализированные приложения

Магнитная обработка груза: Для производства трансформаторов

Взрывоопасная среда: версии, сертифицированные ATEX-

Низкие операции: Арктические версии -40 градусов





Производство 35-тонного козлового крана с резиновыми шинами (RTG) включает в себя несколько ключевых этапов: от проектирования и закупки материалов до сборки, испытаний и ввода в эксплуатацию. Ниже приведена подробная процедура производства:

1. Проектирование и проектирование
Концептуальный проект: Определите характеристики крана (пролет, высота подъема, система питания и т. д.).

Структурный анализ: используйте программное обеспечение CAD/CAE (например, SolidWorks, ANSYS), чтобы обеспечить-несущую способность и устойчивость.

Электрическое и гидравлическое проектирование: спланируйте распределение мощности, системы управления и механизмы движения.

Соответствие нормативным требованиям: Обеспечьте соблюдение стандартов (ISO, FEM, OSHA и т. д.).

2. Закупка материалов
Изготовление стали: высококачественная-сталь (Q345B или эквивалентная) для балок, опор и балок.

Резиновые шины и тележки: сверхмощные-резиновые шины, не оставляющие- следов, с поворотным механизмом.

Подъемник и тележка: электрический или гидравлический подъемник грузоподъемностью 35-тонн с технологией предотвращения раскачивания.

Электрические компоненты: двигатели, ПЛК, датчики и кабели.

Гидравлическая система (если применимо): Насосы, цилиндры и клапаны.

3. Изготовление основных компонентов
A. Изготовление портальной рамы
Разрежьте и сварите стальные пластины/балки, чтобы сформировать опоры, балки и концевые каретки.

Обработка сопрягаемых поверхностей для точной сборки.

Дробеструйно--очистите поверхности и загрунтуйте их для защиты от коррозии.

B. Сборка тележки и подъемника
Соберите раму тележки с колесами, моторами и редукторами.

Смонтируйте 35-тонную таль (тросовую или цепную) с тормозами и концевыми выключателями.

C. Тележки с резиновыми шинами
Изготовить колесные тележки с поворотными и стопорными механизмами.

Установите гидравлические или электрические приводные двигатели для перемещения.

4. Электрические системы и системы управления
Установите систему управления на базе ПЛК-, чтобы обеспечить бесперебойную работу.

Провод питания, датчики и устройства безопасности (например, защита от перегрузки, аварийная остановка).

Проверьте дистанционное радиоуправление или систему,-управляемую из кабины.

5. Сборка и интеграция
Установите портальную конструкцию (ноги и верхнюю балку).

Установите тележку и поднимите ее на балки.

Установите тележки и резиновые шины (обеспечьте правильное выравнивание).

Подключите электрическую и гидравлическую системы.

6. Тестирование и контроль качества
А. Нагрузочное тестирование
Испытание статической нагрузкой: 1,25 × номинальная грузоподъемность (43,75 тонны) для проверки структурной целостности.

Испытание динамической нагрузкой: проверка работоспособности в рабочих условиях.

Б. Функциональные тесты
Тест на перемещение: проверьте плавность движения по взлетно-посадочной полосе.

Подъем и опускание: Обеспечьте точность и безопасность.

Проверки безопасности: проверьте концевые выключатели, тормоза и аварийную остановку.

C. Краска и отделка
Нанесите окончательную анти-коррозионную краску (обычно на эпоксидной- основе).

7. Ввод в эксплуатацию и доставка
Сборка-на месте (если поставляется в виде модулей).

Обучение операторов безопасному использованию.

Окончательная проверка и передача.















Проверка материалов

Проверка качества: Строгий контроль качества осуществляется закупленного сырья, чтобы гарантировать, что оно соответствует проектным требованиям и национальным стандартам.

Хранение материалов: Соответствующие материалы хранятся в соответствии с классификацией, чтобы предотвратить коррозию или повреждение.

Резка и формовка

Резка стали: используйте плазменную резку, лазерную резку или газовую резку и другие технологии, чтобы разрезать сталь в соответствии с размером проектного чертежа.

Обработка формовки: сформируйте стальную пластину посредством гибки, прокатки, сварки и других процессов для изготовления главной балки, концевой балки и других деталей конструкции.

Сварка

Сварка компонентов: вырезанные и формованные стальные детали привариваются к основным конструкциям, таким как главная балка, концевая балка и тележка. Процесс сварки необходимо строго контролировать, чтобы обеспечить прочность конструкции и качество сварки.

Проверка сварных швов. Используйте технологии не-разрушающего контроля (например, ультразвуковой контроль, радиографический контроль) для проверки сварных швов на предмет отсутствия трещин и других дефектов.

Обработка

Прецизионная обработка: Прецизионная обработка выполняется на ключевых компонентах крана, таких как колесные пары, гнезда подшипников, шкивы и т. д., чтобы обеспечить их размерную точность и качество поверхности.

Сборка всей машины

Общая сборка: На основе предварительной-сборки выполняется общая сборка крана, включая окончательную установку главной балки, концевой балки, подъемного механизма, шагающего механизма и т. д.

Ввод в эксплуатацию и испытания

В динамических условиях проверяются рабочие характеристики крана, включая проверку подъема, ходьбы, рулевого управления и других функций. Габаритные размеры собранного мостового крана проверяются на соответствие всех размеров проектным требованиям.

Напыление и анти-антикоррозионная обработка

Обработка поверхности Удаление ржавчины. Удаление ржавчины с поверхности крана. Обычные методы включают пескоструйную очистку, травление и т. д. Распыление грунтовки: распылите анти-коррозионную грунтовку на обработанную поверхность для предотвращения окисления и коррозии металла. Напыление верхнего покрытия. Цветное напыление: нанесите верхнее покрытие в соответствии с требованиями заказчика или отраслевыми стандартами, чтобы придать крану защитный и декоративный эффект. Маркировка: после распыления отметьте идентификационную информацию крана в соответствии со спецификациями, например модель, номинальную нагрузку и т. д.

Завод и установка

Упаковка и транспортировка

Защита упаковки: защитите ключевые компоненты крана, чтобы предотвратить их повреждение во время транспортировки. Организация транспортировки: В зависимости от размера оборудования и условий транспортировки выберите подходящий способ транспортировки для транспортировки крана на площадку заказчика.

Приемка и доставка

Принятие клиента

Приемка на-площадке: Заказчик проводит приемку крана на-площадке в соответствии с требованиями контракта и техническими спецификациями для проверки работоспособности и качества оборудования.

Устранение проблем: При обнаружении каких-либо проблем производитель должен своевременно их устранить, чтобы оборудование полностью соответствовало требованиям заказчика. Доставка и использование Обучение эксплуатации: Производитель обычно обучает операторов клиента, чтобы они могли правильно и безопасно управлять краном.
