Козловой кран Кабельная катушка с катушкой Козловой кран

A козловой кран с кабельной катушкойэто тип козлового крана, в котором используетсясистема кабельных барабановобеспечить непрерывное и надежное электропитание электрооборудования крана. Вместо гирлянд или шинных систем кабельная катушка автоматически наматывает и разматывает силовой кабель по мере движения крана по пути, обеспечивая плавную и бесперебойную работу.

Этот кран широко применяется впорты, верфи, сталелитейные заводы, электростанции, железнодорожные станции и объекты тяжелой промышленности.где требуется крупномасштабная-перевалка материалов на большие-расстояния. Конструкция кабельной катушки делает ее особенно подходящей дляоперации на открытом воздухеи средах, где необходимы высокая надежность и защита от пыли, влаги и суровых погодных условий.

Ключевые особенности включают в себя:

Основные компоненты: коробка передач, двигатель, шестерня

Место происхождения:Китай

Гарантия: 1 год

Вес (кг): 10000 кг

Видеовыходная-проверка: предоставляется.

Отчет об испытаниях оборудования: предоставляется.

Номинальная грузоподъемность: 50 тонн, 30 тонн, 40 тонн, 5 тонн, 20 тонн, 10 тонн

Макс. Высота подъема: 30 м

1. Основная балка

Горизонтальная балка, на которой закреплены подъемник и тележка.

Может быть спроектирован какоднобалочныйилидвойная балка, в зависимости от требований к мощности и диапазону.

1) Главную балку самых больших козловых кранов обычно называют «балкой» или «главной балкой». Балка — это центральная горизонтальная балка, которая поддерживает нагрузку крана и обычно рассчитана на работу с большими весами. В крупнейших козловых кранах, например тех, которые используются в контейнерных портах или для перевозки тяжелых-тяжелых грузов, основная балка может иметь длину в сотни метров.

Конструкция главной балки обычно изготавливается из стали или железобетона, в зависимости от применения крана и требуемой прочности. Эта балка, часто называемая «балкой», является основным -несущим элементом крана и отвечает за поддержку груза во время подъемных операций.

3) Основная балка обычно изготавливается из высокопрочной-стали или иногда из композитных материалов, в зависимости от требований к конструкции крана. Основная балка обычно включает в себя усиленные секции или коробчатые балки, позволяющие выдерживать большие нагрузки и противостоять изгибу или скручиванию под действием сил во время работы. В балке находится тележка крана, которая перемещается по всей длине для перевозки груза (часто контейнеров или тяжелого оборудования).

Ножки/Опорная конструкция

Вертикальные стальные конструкции, поддерживающие главную балку.

Устанавливается на ходовые колеса для перемещения по подкрановому пути или грунтовым рельсам.

Тележка и подъемник

тележкадвижется вдоль главной балки, несяподъемник.

Подъемник обеспечивает подъем и опускание грузов, оснащенных крюками или специализированными подъемными устройствами.

Двигатель: Двигатель подъемной системы козлового крана обычно представляет собой электродвигатель, который приводит в движение лебедку или подъемный механизм, отвечающий за подъем и опускание груза. Двигатель должен быть достаточно мощным, чтобы выдерживать большие нагрузки, а настройки крутящего момента и скорости должны быть оптимизированы в соответствии с грузоподъемностью конкретного крана.

2) Редуктор: Редуктор в подъемной системе козлового крана, особенно в самых крупных моделях, является важным компонентом для управления скоростью и крутящим моментом подъемного механизма крана. Это часть системы коробки передач, которая помогает преобразовать высокую-скорость вращения двигателя в желаемую более низкую скорость с увеличенным крутящим моментом, необходимую для подъема тяжелых грузов.

3) Барабан: Барабан удерживает и хранит трос или кабель, который используется козловым краном для подъема и опускания тяжелых грузов. Трос наматывается на барабан во время движения крана, позволяя подъемному механизму поднимать или опускать груз по мере необходимости. Барабан приводится в движение двигателем или коробкой передач, которые прикладывают к барабану крутящий момент для наматывания или разматывания каната в зависимости от направления движения. Барабан обычно изготавливается из высоко-стали, чтобы выдерживать большие нагрузки и напряжения, возникающие при подъеме больших грузов.

4) Трос. Тросы обычно изготавливаются из высокопрочных стальных сплавов-, таких как углеродистая, нержавеющая или легированная сталь, в зависимости от условий эксплуатации и требований к нагрузке. Прочность троса жизненно важна для безопасной транспортировки тяжелых грузов.

5) Блок полиспаста: Блок полиспаста предназначен для уменьшения силы, необходимой для подъема тяжелых грузов, за счет использования системы шкивов (шкивов) и тросов (или канатов). Он передает подъемную силу от подъемного механизма крана на груз, увеличивая механическое преимущество за счет использования нескольких шкивов.

6) Подъемное устройство. Подъемным устройством в подъемной системе крупнейших козловых кранов обычно является крюковый блок или подъемная балка, в зависимости от конкретной конструкции крана.

3. Конецперевозка

1) Концевая тележка крупнейших козловых кранов, часто используемых в портах или в тяжелых промышленных условиях-, является важнейшим компонентом, поддерживающим основную конструкцию крана и облегчающим его перемещение по рельсам. Размер и конструкция концевой тележки различаются в зависимости от грузоподъемности, размера и предполагаемого применения крана.

2) Конструкция обеспечивает равномерное распределение веса крана и его нагрузок по рельсам и фундаменту. Как правило, концевые каретки изготавливаются из высокопрочной-стали, рассчитанной на большие нагрузки и динамические силы. Концевые каретки обычно оснащены электродвигателями, редукторами и системами рельсовых колес, обеспечивающими плавное и контролируемое движение по рельсам.

3) Концевые тележки обычно выдерживают большой вес.-некоторые могут поднимать контейнеры весом до 65 тонн за одно движение, а при наличии специального оборудования — даже больше. Эти концевые тележки сами могут весить сотни тонн, в зависимости от общего размера крана и грузоподъемности.

4. Механизм перемещения крана

1) Принцип работы

Механизм передвижения козлового крана отвечает за горизонтальное перемещение крана по определенному пути, обычно по рельсам или путям. Такое движение позволяет крану покрывать большую площадь для подъема и перемещения грузов.

2) Функции приводного механизма крана

Горизонтальное перемещение. Механизм передвижения позволяет козловому крану перемещаться по рельсовой системе, обычно расположенной на земле или на возвышении. Это позволяет крану покрывать большую территорию, например двор, склад или строительную площадку.

Распределение нагрузки: механизм передвижения работает совместно с подъемной системой и портальной конструкцией для поддержки груза во время подъема и перемещения. Перемещаясь по рельсам, кран занимает позицию для подъема и транспортировки грузов в определенные места.

Точность позиционирования: облегчает точное позиционирование крана для точной погрузки-разгрузки материалов. Механизм передвижения гарантирует, что кран достигнет назначенных рабочих мест, таких как складские помещения, судовые трюмы или контейнерные площадки, для забора или доставки материала.

Система кабельных барабанов (основной компонент)

A катушка с пружинным-приводом или моторомавтоматически наматывает и разматывает кабель питания.

Обеспечивает кран постоянным электропитанием во время длительных перемещений.

Предотвращает запутывание, изгиб или износ кабеля.

5. Механизм перемещения тележки

1) Структурный состав

Механизм перемещения тележки крупнейших козловых кранов сочетает в себе ряд высокопрочных стальных компонентов, обеспечивающих структурную целостность, усовершенствованные системы двигателя и коробки передач для перемещения, а также сложные системы безопасности, обеспечивающие точную и безопасную работу.

2) Функция приводного механизма тележки

Горизонтальное движение тележки: Тележка движется вперед и назад по длине моста крана. Это позволяет размещать груз в различных частях рабочей зоны. Это гарантирует, что кран может перекрывать широкий пролет, что позволяет поднимать и транспортировать материалы по обозначенной рабочей зоне.

Транспортировка грузов: Тележка оборудована подъемным механизмом (крюк, зажим или другие подъемные устройства), который может поднимать, перемещать и освобождать грузы. Функция перемещения позволяет оператору крана точно перемещать грузы по заданному пути.

Транспортировка грузов: Тележка оборудована подъемным механизмом (крюк, зажим или другие подъемные устройства), который может поднимать, перемещать и освобождать грузы. Функция перемещения позволяет оператору крана точно перемещать грузы по заданному пути.

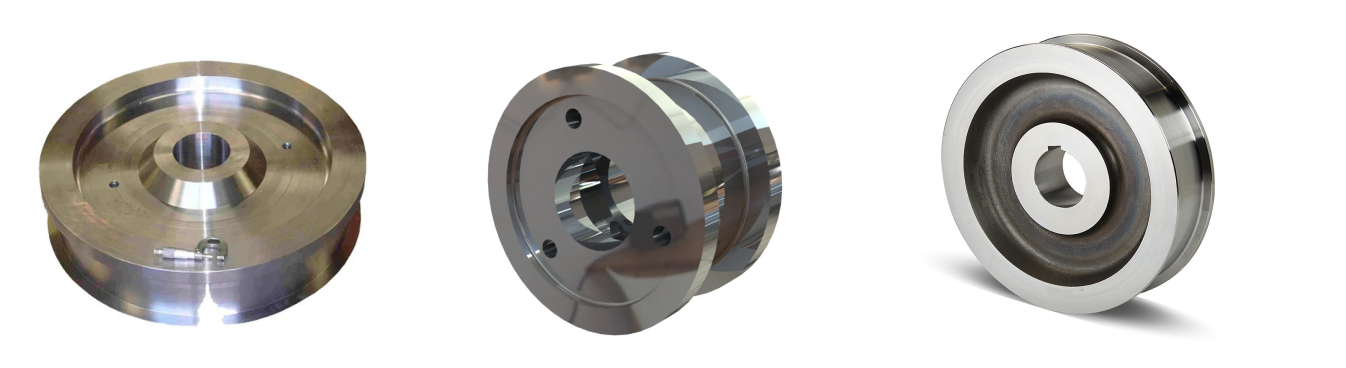

6. Крановое колесо

1) Функция колес

Мобильная опора: Основная функция колес – поддерживать движение крана по пути и обеспечивать плавную работу крана.

Распределение нагрузки: Колеса помогают равномерно распределить нагрузку крана, снизить давление на путь и увеличить срок службы техники.

2) Требования к проектированию

Прочность и жесткость: Колеса должны иметь достаточную прочность и жесткость, чтобы выдерживать собственный вес крана и различные динамические нагрузки.

Износостойкость: из-за постоянного трения между колесами и гусеницей материал колес должен иметь хорошую износостойкость, чтобы продлить срок службы.

Конструкция, предотвращающая-скольжение. Поверхность колеса должна быть спроектирована так, чтобы быть противоскользящей-, чтобы избежать скольжения или проскальзывания при большой нагрузке.

7. Крюк крана

Крюк крупнейших козловых кранов обычно представляет собой сверхмощное-надежное оборудование, рассчитанное на чрезвычайно большую грузоподъемность. Эти краны, используемые в крупных-промышленных объектах, таких как верфи, порты и строительные площадки, имеют крюки, способные выдерживать нагрузки, часто превышающие несколько сотен тонн.

Крюки крана обычно изготавливаются из высокопрочной-легированной стали, способной выдерживать огромные нагрузки от тяжелых грузов. Крюк может быть кованым, чтобы обеспечить прочность и надежность. Крюк гигантского козлового крана может быть очень большим, часто сам веся несколько тонн, в зависимости от грузоподъемности крана. Например, краны грузоподъемностью от 1000 тонн и более могут иметь крюки весом в несколько тонн. Конструкция может различаться, но распространенные типы включают конфигурации с одинарным, двойным или тройным крюком, особенно для более крупных кранов. Двойные или тройные крючки помогут распределить нагрузку более равномерно, что особенно важно при подъеме очень больших предметов или предметов неудобной формы.

Большие козловые краны оснащены механизмами безопасности, предотвращающими повреждение крюка и несчастные случаи. Сюда входят такие функции, как автоматическая защита от перегрузки, системы предотвращения-раскачивания и аварийные тормоза. На более крупных кранах крюки часто поставляются с различными типами такелажных приспособлений (например, подъемными стропами, траверсами), чтобы облегчить безопасную и эффективную погрузочно-разгрузочную работу.

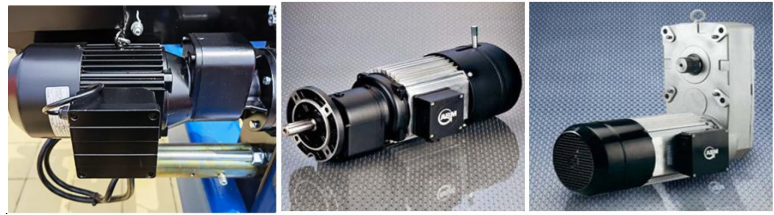

Мотор

1) Двигательная система такого массивного крана будет включать узкоспециализированные двигатели, способные с точностью справляться с огромными нагрузками. В подъемной системе крана, скорее всего, будет использоваться несколько двигателей постоянного или переменного тока с частотно-регулируемым приводом (ЧРП) для плавного и эффективного управления. Двигатели будут связаны со сложной системой лебедок, шкивов и подъемных механизмов для подъема и перемещения чрезвычайно тяжелых грузов.

2) Кран приводится в движение за счет комбинации электродвигателей подъемного механизма и гидравлических двигателей определенных частей крана, таких как тележка или поворотный механизм. Конкретные сведения о точном типе и мощности двигателей обычно не публикуются, но для эффективного выполнения тяжелых-задач такому крану потребуются двигатели мощностью в несколько мегаватт.

3) Кран также оснащен сложными функциями безопасности и системами управления, обеспечивающими устойчивость и предотвращающими перегрузки во время работы.

.

Звуковая и световая сигнализация и концевой выключатель

1) Звуковая и световая сигнализация.

Звуковая сигнализация используется для оповещения персонала о критических состояниях, таких как перегрузка, неисправность или небезопасная работа. Непрерывная сигнализация обычно используется в чрезвычайных ситуациях, таких как неисправность или состояние перегрузки. Прерывистые звуковые сигналы могут использоваться для предупреждений (например, при приближении к пределу, например, когда кран приближается к максимальной нагрузке или рабочему диапазону). Более громкий звук, который может использоваться для обозначения чрезвычайной ситуации или во время-операций высокого риска. Система сигнализации должна быть достаточно громкой, чтобы ее можно было услышать сквозь шум работу крана и на расстоянии, учитывая размер крана и окружающую среду.

Визуальные индикаторы (световые приборы). Система визуального освещения служит в качестве вторичного оповещения, помогая работникам, которые могут находиться в местах, где звуковой сигнал не слышен (например, в шумной обстановке или когда они визуально контролируют работу крана). Мигающие огни могут использоваться для привлечения внимания в чрезвычайных ситуациях или для обозначения постоянной опасности. Эти огни обычно устанавливаются на основной конструкции крана и на портале, видимые со всех сторон, где могут работать люди. Лампы также могут быть установлены на ключевых панелях управления или наземных-оперативных станциях.

Красные огни: указывают на критический отказ, аварийную ситуацию или небезопасные условия, такие как перегрузка крана или механическая неисправность.

Желтый/янтарный свет: предупреждает о не-критических проблемах или надвигающейся опасности, например о приближении к эксплуатационным пределам.

Зеленый свет: указывает на нормальную работу или на то, что кран работает в пределах безопасных параметров.

2) Концевой выключатель

Концевой выключатель на таком козловом кране играет важнейшую роль в обеспечении безопасности и оперативном контроле. Это механическое или электронное устройство, используемое для определения пределов перемещения крана. Концевые выключатели обычно устанавливаются на тележке или портальной конструкции крана, чтобы предотвратить чрезмерный-переход, который может привести к механическому повреждению или опасным ситуациям. Они гарантируют, что кран не выйдет за пределы безопасного рабочего диапазона в горизонтальном, вертикальном или вращательном направлениях.

Горизонтальные (продольные) концевые выключатели перемещения. Они предотвращают слишком далекое перемещение крана по доку или строительной площадке.

Вертикальные (подъемные) концевые выключатели. Они предотвращают выход крюка или подъемного механизма за пределы расчетных верхних или нижних пределов.

Боковые (тележки или портала) концевые выключатели. Они помогают предотвратить выход тележки или портальной конструкции за пределы назначенного пути или пути.

Концевые выключатели вращения. В тех случаях, когда кран имеет вращающуюся стрелу или стрелу, концевые выключатели вращения помогают избежать чрезмерного-вращения.

10. Устройства безопасности

1) Устройство защиты от перегрузки: Ограничители перегрузки: Эти устройства контролируют поднимаемый груз. Если кран превышает свою номинальную грузоподъемность, система автоматически прекращает работу или выдает предупреждение. Постоянно проверяет нагрузку и угол стрелы, гарантируя, что кран не превысит безопасные условия подъема.

2) Системы предотвращения-раскачивания: уменьшают раскачивание груза для предотвращения несчастных случаев или потери контроля, особенно при перемещении тяжелых или подвешенных грузов. В некоторых кранах используются автоматизированные системы, которые контролируют скорость крана или оснащены противовесами для управления раскачиванием груза.

3) Системы предотвращения столкновений: предотвращают выход крана за пределы безопасных пределов. Эти переключатели останавливают кран, если он достигает опасного положения (например, рядом с другим краном или препятствием). Обнаруживайте объекты или людей рядом с краном и предотвращайте движение в опасных зонах.

4) Системы аварийной остановки. Стратегически расположенные кнопки аварийной остановки позволяют немедленно остановить работу крана в случае возникновения чрезвычайной ситуации. Некоторые большие козловые краны оснащены функцией дистанционного аварийного отключения, позволяющей операторам при необходимости останавливать кран на расстоянии.

5) Системы мониторинга крана. Камеры видеонаблюдения, установленные на кране или в кабине его оператора, обеспечивают видимость слепых зон и обеспечивают безопасную работу. Эти системы предоставляют-данные в режиме реального времени о работе крана, диагностике и использовании. Операторы и группы технического обслуживания могут удаленно контролировать состояние крана.

6) Датчики ветра и погоды: определяют скорость ветра, чтобы гарантировать, что кран не будет работать в опасных погодных условиях, таких как сильный ветер. Обнаруживают неблагоприятные условия (например, молнию, сильный дождь, экстремальные температуры) и могут ограничить движение крана в случае обнаружения опасной погоды.

11. Режим управления

1) Ручное управление с помощью джойстиков или консолей. Операторы могут использовать сложные панели управления для маневрирования краном. Это может включать в себя управление главным подъемником, тележкой, боковым перемещением портала и вращением крана.

2) Автоматизированные системы. Некоторые современные козловые краны оснащены системами автоматизации и управления на базе искусственного интеллекта, позволяющими оптимизировать эффективность, безопасность и снизить количество человеческих ошибок. Эти системы могут помочь в выполнении повторяющихся задач, позиционировании контейнеров или регулировании скорости крана в зависимости от веса груза и факторов окружающей среды.

3) Дистанционное управление. Многие из крупнейших кранов оснащены системами дистанционного управления, позволяющими операторам управлять краном на расстоянии, часто из кабины или даже из диспетчерской. Это дает им лучшее представление о задаче и позволяет более безопасно работать в сложных условиях.

4) Системы безопасности. Эти краны также оснащены надежными системами безопасности для предотвращения несчастных случаев. Они могут включать датчики нагрузки, технологию предотвращения-столкновений и механизмы аварийной остановки.

12. Эскиз

Основная техническая

Преимущества козлового крана с кабельной катушкой

Надежный источник питания

Кабельные барабаны обеспечивают непрерывное и стабильное электропитание, обеспечивая бесперебойную работу крана на большие расстояния.

Автоматическое управление кабелями

Катушка автоматически наматывает и разматывает кабель питания, предотвращая его спутывание, изгиб или механические повреждения.

Долговечность в суровых условиях

Разработаны с герметичными и прочными катушками, что делает их пригодными дляиспользование на открытом воздухев портах, верфях, сталелитейных заводах и электростанциях.

Длительный срок службы

Уменьшенный износ кабеля по сравнению с традиционными фестонными системами, что снижает частоту и затраты на техническое обслуживание.

Высокая грузоподъемность

Совместим скозловые краны средней и тяжелой-мощности, обрабатывающие грузы от десятков до сотен тонн.

Гибкий дизайн

Доступно впружинный-с приводомилимоторизованные катушечные системыадаптируется к кранам различных размеров и длины хода.

Улучшенная безопасность

Правильная прокладка кабелей снижает опасность спотыкания и риски поражения электрическим током.

Интегрированные системы безопасности (концевые выключатели, защита от перегрузки) повышают эксплуатационную безопасность.

Низкие эксплуатационные расходы

Меньше движущихся частей в системе прокладки кабелей по сравнению с фестонными системами, что сводит к минимуму время простоя.

Плавная работа

Обеспечивает постоянную подачу энергии без рывков, повышая производительность при непрерывном-подъеме тяжелых грузов.

Применение козлового крана с кабельной катушкой

Козловые краны с кабельными барабанами широко используются в отраслях, гдекрупномасштабная-, непрерывная и надежная погрузка материаловтребуется. Их прочная конструкция и стабильное электропитание делают их подходящими для сложных условий:

Порты и гавани

Погрузка и разгрузка сыпучих грузов, контейнеров и тяжелого оборудования.

Постоянное путешествие на дальние-расстояния вдоль доков и пристаней.

Верфи

Подъем и транспортировка компонентов корабля, стальных листов и крупных конструктивных деталей.

Обращение с тяжелыми блоками при судостроении и ремонте.

Сталелитейные заводы и металлургическая промышленность

Перемещение рулонов стали, заготовок, слябов и сырья.

Выдерживает высокие-температуры и пыльную среду.

Электростанции

Обращение с компонентами турбин, генераторами и тяжелым ремонтным оборудованием.

Поддержка крупномасштабных-задач по установке и сборке.

Железнодорожные станции и логистические центры

Погрузка/разгрузка железнодорожных грузов и тяжеловесных контейнеров.

Обеспечение эффективного перемещения грузов по длинным железнодорожным путям.

Проекты строительства и тяжелого машиностроения

Подъем негабаритных сборных конструкций, сегментов мостов и строительной техники.

Горнодобывающие и складские площадки

Перевозка сыпучих материалов, минералов и деталей тяжелой техники.

Длительные-перевозки по открытым складским площадкам.

1. Этап проектирования: команда инженеров разрабатывает первоначальный проект с учетом необходимой грузоподъемности, размеров, факторов окружающей среды (ветер, сейсмическая активность) и эксплуатационных потребностей (скорость, органы управления). Рама крана рассчитана на выдерживание массивных грузов. Это включает в себя расчеты на прочность и устойчивость, включая стресс-тесты для обеспечения безопасности. Для различных компонентов крана, таких как балки, опоры и конструкция портала, выбираются высокопрочные стали и сплавы. Коррозионностойкие-материалы также могут быть выбраны для деталей, подвергающихся воздействию агрессивных сред.

2. Изготовление компонентов: изготавливается портальная рама, включающая опоры, поперечные балки и верхнюю конструкцию. Это включает в себя резку, сварку и сборку стальных секций. Ноги, являющиеся основными -несущими компонентами, изготавливаются в виде больших вертикальных конструкций, а затем свариваются и армируются. Изготавливаются колеса или гусеницы крана, позволяющие порталу перемещаться по рельсам или системе наземных путей. Это имеет решающее значение для позиционирования крана для различных операций.

3. Подъемник и сборка основной рамы. Большие секции козлового крана часто строятся по модульному принципу, то есть различные компоненты изготавливаются в разных местах, а затем собираются на месте. Для сборки самых крупных компонентов используется специальное оборудование, такое как домкраты, краны и вилочные погрузчики, для подъема и позиционирования отдельных частей. Сборка портальной конструкции требует точного выравнивания каждой секции. Это часто предполагает использование передовых систем лазерного-наведения, чтобы убедиться, что все на месте.

4. Установка подъемной системы: сюда входит основной подъемник, который отвечает за подъем грузов. Подъемник может иметь ряд шкивов, лебедок и тросов, которые необходимо установить и проверить. Для подъема и опускания тяжелых грузов крану требуется мощный двигатель. Этот двигатель, часто электрический или гидравлический, встроен в подъемный механизм и подключен к системе управления.

5. Электрические системы и системы управления. На кране установлены электрические системы, включая датчики, функции безопасности и системы управления. К ним относятся системы предотвращения-столкновений, датчики нагрузки и программное обеспечение, используемое для дистанционного управления краном. Проводятся всесторонние испытания, чтобы гарантировать безопасную, точную и безошибочную эксплуатацию крана. Сюда входит тестирование систем балансировки нагрузки, управления движением и аварийного отключения.

6. Испытание и калибровка. Кран проходит строгие нагрузочные испытания, чтобы убедиться, что он может выдержать максимальный вес, на который он рассчитан. Сюда входят статические испытания (без движения) и динамические испытания (перемещение с грузом). Движение крана, включая его скорость, грузоподъемность и диапазон движения, тестируется в реальных-условиях мира. Это гарантирует, что кран работает по назначению. Проводятся тщательные проверки безопасности для проверки соответствия международным стандартам по подъему тяжелых грузов и промышленным операциям.

7. Окончательная сборка и ввод в эксплуатацию. После того, как все системы проверены и полностью работоспособны, кран готов к вводу в эксплуатацию. Если кран был частично построен в другом месте, окончательная сборка может проводиться на-площадке, где кран перемещается в назначенную рабочую зону. Операторы и обслуживающий персонал проходят обучение по эксплуатации козлового крана, которое включает процедуры безопасности, эксплуатационные протоколы и задачи текущего обслуживания.

8. Эксплуатационная эксплуатация и техническое обслуживание. Кран будет проходить периодические проверки и техническое обслуживание, чтобы гарантировать его постоянную функциональность и безопасность. Сюда входит проверка износа критически важных компонентов, таких как кабели, двигатели и подъемники. Со временем кран может подвергаться модернизациям или модификациям для повышения его эффективности, безопасности или грузоподъемности.

Вид мастерской:

Компания установила интеллектуальную платформу управления оборудованием, а также установила 310 комплектов (комплектов) погрузочно-разгрузочных и сварочных роботов. После выполнения плана будет более 500 комплектов (комплектов), а степень объединения оборудования в сеть достигнет 95% . 32 сварочных линий введено в эксплуатацию, планируется установить 50, а уровень автоматизации всей линейки продуктов достиг 85%.
