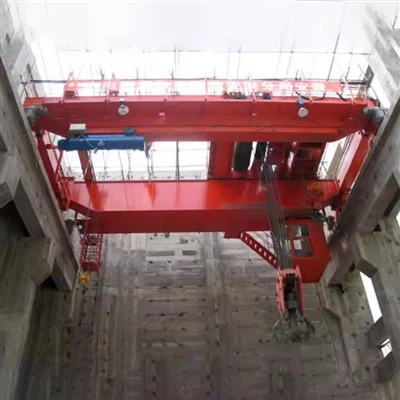

Двухбалочный мостовой кран европейского типа

Что такое двухбалочный мостовой кран европейского типа?

Это модульная стандартизированная конструкция мостового крана, придуманная в Европе (в соответствии со стандартами, такими как FEM). Он отличается оптимизированной конструкцией,-высокопроизводительными компонентами и встроенными-функционалами безопасности, что делает его отличным выбором для мастерских и заводов, которым требуется надежный и тяжелый-подъемник.

Думайте о нем как о «европейском седане премиум-класса» в мире кранов-изящном, эффективном, оснащенном технологиями и созданном для обеспечения производительности и комфорта оператора.



Преимущества перед «традиционными» кранами

Улучшенная высота крюка:Конструкция с низкой-высотой позволяет максимально увеличить высоту подъема в помещениях с низкими потолками.

Плавное и точное управление:ЧРП при всех движениях позволяют микро-контролировать скорость и точное размещение нагрузки, что важно для задач точной сборки.

Высокая надежность и низкие эксплуатационные расходы:Использование стандартизированных компонентов премиум-класса и закрытых систем приводит к сокращению простоев и упрощению обслуживания.

Повышенная безопасность:В стандартную комплектацию входят такие функции, как ограничители перегрузки, концевые выключатели, системы предотвращения столкновений и безопасный источник питания.

Энергоэффективность:Современные двигатели и приводы потребляют меньше энергии, чем старые крановые технологии.

Эстетика и чистота:Эти краны часто имеют изящную закрытую конструкцию с окрашенной отделкой, что способствует созданию более чистой и профессиональной среды в мастерской.



Европейский тип по сравнению с обычным двухбалочным краном

Особенность	Европейский тип	Обычная/общая двухбалочная балка
Балочный дизайн	Оптимизированная, легкая коробчатая балка	Часто более тяжелая двутавровая-балка или ферменная конструкция.
Высота над головой	Низкая высота над головой	Повышенная высота над уровнем моря
Контроль	VFD на все движениядля гладкости	Может иметь контакторное-ступенчатое управление.
Положение подъемника	Между балками (верхний-пробег)	Может быть самым-ускоренным или менее-успевающим
Компоненты	Модульный, стандартизированный	Могут быть изготовлены по индивидуальному заказу-с использованием различных брендов.
Безопасность и чистота	Закрытые системы, элегантный дизайн	Более открытый и индустриальный внешний вид

Заключение:Двухбалочный мостовой кран европейского типа представляет собойвысококлассное-инженерное решениедля современной промышленности. Это предпочтительный выбор для компаний, которые рассматривают свой кран как важнейший инструмент повышения производительности и ставят безопасность, точность и долгосрочную-надежность выше первоначальных минимальных затрат.



Основные компоненты: подшипник, коробка передач, двигатель, насос

Место происхождения: Хэнань, Китай.

Гарантия: 1 год

Вес (кг): 2000 кг

Видеовыходная-проверка: предоставляется.

Отчет об испытаниях оборудования: предоставляется.

Дизайн: двойной луч

Эффективность:высокая эффективность

Рабочая скорость:Высокая скорость работы

Стабильность: функция защиты от-раскачивания.

Цвет: опционально

Источник питания: 110 В/220 В/230 В/380 В/440 В, по индивидуальному заказу

Пролет: 7,5-31,5 м

1. Первичная структурная система (оптимизированная рама).

Оптимизированные коробчатые балки:Ядро дизайна. Это сварные стальные коробки, обычно страпециевидный профиль. Такая форма обеспечивает превосходную жесткость, снижает вес и придает аккуратный современный внешний вид. Стальные пластины часто проходят дробеструйную-струйную очистку и покрываются прочным эпоксидным покрытием.

Тележки со сварными концами:Концевые рамы сварены из стального листа (не прикручены болтами) и сами представляют собой жесткую коробчатую конструкцию. Главные балки приварены непосредственно к концевым тележкам, образуя единый очень жесткий «мостовой» блок. Это устраняет усталость от изгиба и болтов, характерную для традиционных конструкций.

Взлетно-посадочная полоса и рельсы:Прецизионные-взлетно-посадочные балки с высоко-сталными рельсами повышенной прочности. По ним движутся концевые тележки крана с высокой точностью выравнивания.

2. Система подъема и перемещения (высокопроизводительная-трансмиссия)

Главный подъемник:Тросовая таль премиум-класса с низкой-высотой, установленная на тележке. Ключевые особенности включают в себя:

Двухскоростной-двигатель или двигатель с регулируемой скоростью:Для точного позиционирования груза.

Резервная тормозная система:Первичный электромагнитный дисковый тормоз-и вторичный механический тормозной-удерживающий тормоз.

Прецизионный барабан:Обработанный барабан с канавками для равномерной намотки каната.

Веревочный гид:Обеспечивает правильную намотку троса на барабан.

Вспомогательный подъемник:Меньший по размеру и более быстрый подъемник, установленный на той же тележке, используется для более легких грузов для повышения эффективности работы. В нем использованы те же принципы-высокого качества, что и в основном подъемнике.

Рама тележки:Прочная рама, на которой закреплены основные и вспомогательные подъемники. Он движется по рельсам, расположенным навершинаиз главных балок.

Приводы троллейбусов:Состоит из двигателей, редукторов и колес. Зачастую они представляют собой модульные блоки, крепящиеся-болтами, что упрощает обслуживание.

Движение по мосту (длительное путешествие):Система, которая перемещает весь кран по взлетно-посадочной полосе.

Модульные приводные устройства:Автономные-приводные агрегаты (двигатель, коробка передач, тормоз и колеса), прикрепленные болтами к концевым тележкам. Обычно на каждое колесо приходится один привод (часто всего 4 или 8).

Синхронизация:Приводы синхронизируются электронно через систему управления, чтобы предотвратить перекос (перекос) моста.



3. Система питания и управления (Интеллектуальные нервы)

Закрытая система токопроводящих шин (шинопровод):Ключевая европейская особенность. Вместо открытых гирляндных кабелей питание к крану подается через изолированные, закрытые медные или алюминиевые стержни, заключенные в защитный стальной или пластиковый кожух. По этим стержням скользят коллекторы на кране. Эта система безопаснее, надежнее и требует меньшего обслуживания.

Частотно-регулируемые приводы (ЧРП):Установлен длявсе три движения(Подъемник, Тележка, Мост). ЧРП обеспечивают плавное, контролируемое ускорение и замедление, обеспечивая точное позиционирование груза и исключая резкие движения.

Программируемый логический контроллер (ПЛК):«Мозг» журавля. Оно объединяет управление всеми функциями, контролирует устройства безопасности, предоставляет диагностическую информацию и может взаимодействовать с заводскими системами более высокого-уровня.

Операторские интерфейсы:

Эргономичная подвесная станция:Легкий подвесной пост управления с джойстиками и четко обозначенными кнопками.

Радиопульт дистанционного управления:Беспроводной передатчик, позволяющий оператору управлять краном с пола.

Кабина оператора:Кабина с-контролем, шумопоглощением-, панорамным обзором, эргономичными сиденьями и полным набором приборов.

4. Системы безопасности и вспомогательные системы (интегрированная защита)

Индикатор грузового момента (LMI):Важнейшее защитное устройство, которое постоянно контролирует вес груза и предотвращает перегрузку крана. Он отображает нагрузку на дисплее в кабине или на брелоке.

Концевые выключатели:

Верхний/нижний предел подъема:Автоматически отключает мощность при крайних положениях.

Ограничения на перемещение троллейбусов и мостов:Предотвращает передвижение тележки и крана-.

Система предотвращения-столкновений:Использует датчики (лазерные, ультразвуковые или инфракрасные) для обнаружения препятствий или других кранов на той же взлетно-посадочной полосе и автоматически замедляет или останавливает кран, чтобы предотвратить столкновение.

Вспомогательные устройства:

Предупреждающие устройства:Вращающиеся маяки и сирены, которые активируются при движении крана.

Дорожки и платформы:Не-проходные дорожки во всю-длину с поручнями на мосту для безопасного осмотра и обслуживания.

Кнопки аварийной остановки:Расположен на подвеске, в кабине и в ключевых местах конструкции крана.

Эскиз

Основная техническая





Преимущества двухбалочного мостового крана европейского типа

Эта конструкция крана предлагает значительные преимущества по сравнению с традиционными конструкциями, уделяя особое внимание общей стоимости владения, производительности и безопасности.

1. Максимальная производительность и операционная эффективность.

Точность обработки:ОснащенЧастотно-регулируемые приводы (ЧРП)при всех движениях (подъемник, тележка, мост), обеспечивая плавное ускорение и замедление. Это позволяет точно размещать груз, что важно для задач сборки, и исключает вредное раскачивание груза.

Высокоскоростная-работа:Разработан для более высоких скоростей подъема и перемещения, чем стандартные краны, что значительно сокращает время цикла.

Двойная система подъема:Общая конфигурацияГлавный подъемник(для тяжелых грузов) иВспомогательный подъемник(для более быстрой обработки более легких грузов) обеспечивает огромную эксплуатационную гибкость и ускоряет рабочий процесс.

Отличная эргономика оператора:Комфортабельные кабины с климат-контролем-и интуитивно понятным дистанционным радиоуправлением снижают утомляемость оператора, повышают производительность и безопасность.

2. Превосходный технический дизайн и оптимизация пространства.

Конструкция с низкой высотой:Подъемник монтируется между балками на верхней-тележке. Эта конфигурация обеспечиваетмаксимально возможная высота крюка, что является решающим преимуществом в помещениях с низкими потолками, позволяя использовать весь кубический объем вашего здания.

Оптимизированная несущая-несущая конструкция:Сварнойкоробчатая балкаконструкция обеспечивает наилучшее соотношение прочности-к-весу. Он обеспечивает превосходную жесткость, сводя к минимуму прогибы под нагрузкой и обеспечивая долгосрочную-конструкционную целостность.

Модульность и стандартизация:Построен из заранее-модульных компонентов (например, болтовых-креплений приводов). Это упрощает техническое обслуживание, сокращает запас запасных частей и сокращает время ремонта.

3. Повышенная безопасность и надежность.

Интегрированные системы безопасности:Такие функции, какИндикаторы грузового момента (LMI), системы предотвращения-столкновений и комплексные концевые выключатели часто входят в стандартную комплектацию, предотвращая перегрузки и несчастные случаи.

Безопасное-безопасное торможение:Резервные тормозные системы подъемника (основной и вспомогательный тормоза) и надежные тормоза при всех движениях обеспечивают безопасную работу в любое время.

Доставка чистой энергии:Использованиезакрытая токопроводящая система (шинная система)безопаснее и надежнее, чем открытые фестонные кабели, что снижает риск электрических неисправностей и повреждения кабеля.

4. Долгосрочная-экономическая ценность и низкие эксплуатационные расходы.

Сниженная совокупная стоимость владения (TCO):Хотя первоначальные инвестиции выше, кранвысокая надежность, энергоэффективность и простота обслуживанияпривести к значительному снижению затрат на протяжении всего срока службы.

Энергоэффективность:Современные двигатели и частотно-регулируемые приводы оптимизируют энергопотребление, особенно при частичной-нагрузке и контролируемых циклах пуска/останова.

Долговечность:Высококачественные-материалы, превосходное качество изготовления (сварные соединения) и коррозионно--стойкая отделка обеспечивают длительный срок службы даже в сложных условиях.



Применение двухбалочного мостового крана европейского типа

Этот тип крана является предпочтительным оборудованием для требовательных промышленных применений, где производительность, точность и надежность не-не подлежат обсуждению.

1. Производство тяжелого машиностроения и оборудования

Приложение:Сборка больших экскаваторов, кранов, сельскохозяйственной техники и промышленных прессов.

Почему это идеально:Точное управление позволяет деликатно размещать массивные компоненты, такие как шестерни, корпуса и стрелы. Высокая грузоподъемность и жесткость позволяют безопасно выдерживать экстремальные веса.

2. Автомобильная промышленность

Приложение:Линии штамповки, манипуляционные штампы, перемещение шасси и узлов транспортных средств.

Почему это идеально:Решающее значение имеют быстрое время цикла и точное позиционирование. Двойная-система подъема идеально подходит для эффективного перемещения инструментов и компонентов различного размера.

3. Электроэнергетика

Приложение:Техническое обслуживание и монтаж турбин, генераторов и больших трансформаторов на гидро-, тепловых и атомных электростанциях.

Почему это идеально:Возможность совершать микро-движения с помощью массивных и дорогих компонентов имеет решающее значение. Надежность крана имеет первостепенное значение в этих важных-критических операциях.

4. Аэрокосмическая промышленность

Приложение:Обработка и размещение крупных, хрупких и дорогостоящих компонентов самолета,-таких как крылья, секции фюзеляжа и узлы двигателей.

Почему это идеально:Плавное движение,-без вибрации, обеспечиваемое преобразователями частоты, предотвращает повреждение чувствительных структур. Точность измеряется в миллиметрах.

5. Сервисные центры стали и производство металлов

Приложение:Погрузка и обработка тяжелых стальных рулонов, листов и конструкций.

Почему это идеально:Прочная конструкция выдерживает постоянное использование. Конструкция с низкой высотой позволяет максимально увеличить пространство для хранения и обработки под краном.

6. Производство бумажной фабрики и печатных машин

Приложение:Установка и обслуживание массивных рулонов и оборудования, используемого в производстве бумаги и печати.

Почему это идеально:Требует предельной точности, чтобы не повредить дорогие прецизионные-валки во время транспортировки.

7. Судостроение и тяжелое производство

Приложение:Перемещение и позиционирование больших стальных пластин, сборных-секций и компонентов корабля.

Почему это идеально:Сочетание высокой грузоподъемности, больших пролетов и точного управления делает его незаменимым на современных верфях.



ПроизводствоДвухбалочный мостовой кран европейского типаЭто тщательный процесс, сочетающий в себе передовые технологии изготовления со строгим контролем качества. Оно гораздо более структурировано и стандартизировано, чем производство традиционных кранов.

Вот подробное описание типичной производственной процедуры.



Этап 1: Заказ и технические разъяснения

Вход:Технические характеристики Заказчика (мощность, пролет, высота подъема, класс эксплуатации, режим управления).

Процесс:Команда инженеров проверяет все требования, чтобы убедиться, что они выполнимы и соответствуют стандартам (FEM, ISO, CMAA). Любые неясности уточняются у клиента.

Выход:Завершенный и утвержденный лист технических спецификаций, который служит основой для производства.



Этап 2: Проектирование и проектирование

Это критический этап, на котором кран практически построен.

3D-моделирование:Весь кран моделируется в программном обеспечении 3D CAD (например, SolidWorks, AutoCAD Inventor). Это позволяет:

Проверка помех:Обеспечение идеальной совместимости всех компонентов.

Анализ напряжений (FEA):Анализ методом конечных элементов выполняется на основных балках и концевых тележках для моделирования условий нагрузки, оптимизации использования материалов и обеспечения структурной целостности.

Подробные чертежи:Создаются производственные чертежи каждой детали, сборочные чертежи и чертежи общего вида.

Электрические схемы:Разработаны компоновка панели управления, схемы подключения и схемы прокладки кабелей.



Этап 3: Закупка и подготовка материалов

Приобретение:Высококачественное-сырье заказывается у сертифицированных поставщиков. Это включает в себя:

Стальные пластины:Для балок и концевых тележек (обычно класса S355JR или выше).

Профили:Стандартные стальные профили для дорожек и опор.

Приобретенные компоненты:Подъемники, двигатели, колеса, подшипники, частотно-регулируемые приводы, ПЛК, токопроводящие шины и другие электрические компоненты от известных брендов.

Подготовка:Стальные пластины разрезаются по размеру с использованием станков плазменной или лазерной резки с ЧПУ для обеспечения высокой точности. Вспомогательные-компоненты подготовлены к сварке.



Этап 4: Изготовление и сборка

4.1 Изготовление основной балки:

Подготовка панели:Вырезанные стальные пластины прессуются и формируются панели желаемого U-образного или коробчатого- сечения.

Автоматическая сварка:Балка собирается и сваривается с использованием дуговой сварки под флюсом (SAW) или других методов автоматической сварки. Это обеспечивает глубокое проплавление и стабильные,-прочные сварные швы.

Временная фиксация:Чтобы предотвратить деформацию при изготовлении и транспортировке, приваривают временные раскосы.

4.2 Изготовление концевой тележки:

Концевые рамы изготовлены из листовой стали, а монтажные поверхности колес подвергаются точной обработке для обеспечения идеального выравнивания.

4.3 Изготовление рамы тележки:

Рама, на которой будут установлены основные и вспомогательные подъемники, изготовлена ​​с высокой точностью, чтобы обеспечить правильное выравнивание колес, движущихся по балочным рельсам.



Этап 5: Обработка и сверление

Основные балки и концевые тележки перемещаются в крупные обрабатывающие центры с ЧПУ.

Сопрягаемые поверхности между балками и концевыми тележками обработаны таким образом, чтобы обеспечить идеальную плоскую посадку для сварки.

Все соединительные отверстия для приводов, рельсовых креплений и других компонентов просверлены с высокой точностью, чтобы обеспечить идеальное выравнивание и взаимозаменяемость компонентов.



Этап 6: Обработка поверхности и покраска

Абразивно-струйная очистка:Вся конструкция подвергается дробеструйной-струйной очистке для удаления прокатной окалины, ржавчины и загрязнений, что создает идеальный профиль поверхности для адгезии краски.

Рисование:Обычно применяется высококачественная-система окраски:

Праймер:Эпоксидная грунтовка для защиты от коррозии.

Промежуточный слой:Покрытие для долговечности.

Верхнее покрытие:Полиуретановое верхнее покрытие цвета, указанного заказчиком, обеспечивающее стойкость к ультрафиолетовому излучению и профессиональную отделку. Это часто применяется в контролируемой, защищенной от пыли покрасочной камере.



Этап 7: Электрическая и механическая сборка

Механическая сборка:

Балки привариваются к концевым тележкам, образуя окончательную жесткую конструкцию моста.

Предварительно-собранная рама тележки оснащена колесами, приводами, а также основным и вспомогательным подъемниками.

Модульные приводы крепятся болтами к концевым тележкам.

На балках для тележки установлены рельсы.

Устанавливаются дорожки, лестницы и поручни.

Электрическая сборка:

Закрытая токопроводящая система устанавливается вдоль подкранового пути и моста.

Панели управления с ПЛК и ЧРП монтируются в защищенных корпусах.

Все двигатели, концевые выключатели, датчики, а также кабина оператора или подвесная станция подключены.



Этап 8. Внутренние-испытания и проверки (заводские приемочные испытания FAT -)

Перед демонтажем весь кран собирается на заводе и проходит испытания.

Визуальный осмотр:Проверка качества изготовления, качества покраски и сборки.

Нет-Нагрузочный тест:Выполнение всех перемещений (подъемника, тележки, моста) для проверки плавности работы, выравнивания и уровня шума.

Нагрузочный тест:ПроведениеИспытание статической нагрузкой 125%(кран поднимается с испытательной нагрузкой на 25% выше его номинальной грузоподъемности для проверки целостности конструкции) и110% испытание на динамическую нагрузку(кран работает при всех движениях с перегрузкой 10 % для проверки работоспособности в рабочих условиях).

Тест функциональности:Проверка правильности работы всех устройств безопасности (концевые выключатели, тормоза, LMI, аварийная остановка).



Этап 9: Демонтаж, упаковка и отправка

После прохождения всех испытаний кран аккуратно разбирается на логические секции для транспортировки (например, две главные балки, две концевые тележки, тележка, электрические панели).

Компоненты профессионально упакованы и помещены в ящики для предотвращения повреждений во время транспортировки.

Вся документация (протоколы испытаний, сертификаты, инструкции, чертежи) подготавливается для заказчика.



Этап 10: Установка и ввод в эксплуатацию на объекте (сертифицированными техническими специалистами)

Комплектующие доставляются на объект заказчика.

Сертифицированные специалисты собирают кран на подготовленной взлетно-посадочной полосе.

Произведены окончательные подключения и настройки.

ФиналПриемочные испытания на объекте (SAT)выполняется для обеспечения безупречной работы крана в конечной среде перед передачей клиенту.

Вид мастерской:

Компания установила интеллектуальную платформу управления оборудованием, а также установила 310 комплектов (комплектов) погрузочно-разгрузочных и сварочных роботов. После выполнения плана будет более 500 комплектов (комплектов), а степень объединения оборудования в сеть достигнет 95% . 32 сварочных линий введено в эксплуатацию, планируется установить 50, а уровень автоматизации всей линейки продуктов достиг 85%.
