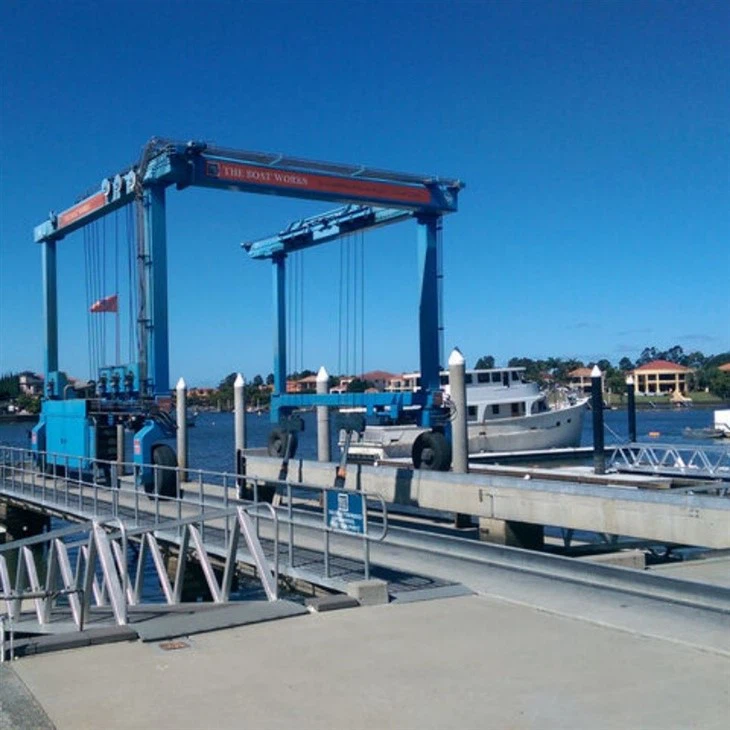

200 -тонная мобильная лодка подъемник лодка Marine

200- тонн подъемник лодки-это подъемник по мощности с высокой пропускной способностью, предназначенный для безопасной и эффективной обработки больших яхт, рыболовных сосудов и коммерческих лодок. Построенный для долговечности и точности, он предлагает отличную производительность в подъеме, транспортировке и запуска лодков на верфи или ясах.

Ключевые функции:

Подъемная мощность: 200 тонн

Метод подъема: синхронное подъем многоточечного стропа

Тип привода: гидравлический или электрический двигатель двигателя

Режим рулевого управления: 90 -градусное рулевое управление, диагональное вождение и рулевое управление Ackermann для максимальной маневренности

Дистанционное управление: беспроводной или проводной пульт для безопасной и удобной работы

Настраиваемая ширина\/высота: адаптируется к различным размерам лодок

Коррозионная стойкость: морское покрытие и материалы, подходящие для прибрежных средств

Сравнение с другими решениями по подъеме морской пехоты

Подъемная способность 1 - 20 тонны
Span (ширина) 3 - 12 метров (регулируемые)
Высота подъема 3 - 10 метров
Рабочий класс A 3- A5 (от света до средней обязанности)
Скорость подъема 0. 5 - 8 m\/min (переменная)
Основной тип основного луча\/двойной балки (тип коробки)
Питания 220V\/380V 3- Фаза или ручное руководство
Режим управления контроль подвеска\/беспроводной пульт дистанционного управления
Подъемник электрической цепи\/подъемник из проволочной веревки
Ручной нагрузки на поездки или моторизован
Защита от коррозии горячо оцинкованная или морская краска
Сопротивление ветра до шкалы Бофорта 6 (для наружного использования)
Работа Temp -20 степень до +50 степень

Ключевые компоненты:
Основная структура (стальная рама):
Стальная рама тяжелой стали с антикоррозионным покрытием, предназначенная для морской среды.

Механизм подъема:
Оснащен несколькими проволочными лебедками и стропами для безопасной и стабильной подъема.

Система колеса:
Сплошные резиновые шины с тяжелой нагрузкой с независимыми системами рулевого управления и привода для плотного радиуса поворота и плавного движения.

Гидравлическая система:
Высокопроизводительные гидравлические компоненты для синхронизированного подъема и рулевого управления.

Система управления:
Интеллектуальная система управления на основе ПЛК с беспроводным удаленным управлением или кабиной, датчиками безопасности и диагностикой.

Sling System:
Мягкие и прочные подъемные строки с регулируемыми разбрасывателями для размещения различных форм корпуса.

Система питания:
Варианты включают в себя Cummins или другие фирменные дизельные двигатели или полную установку электродвигателя для работы нулевого уровня.

B. Поддержка ног (конечные вагоны)

🛠 Ключевые функции:
Вместимость: 200 тонн

Структура: дизайн U-Frame для оптимальной стабильности и очистки лодок

Метод подъема: несколько точек подъема с высокопрочными полиэфирными строками

Конец вагонов:

Тяжелая стальная изготовление

Оснащен колесами или системами.

Управляемые колеса для маневренности (обычно гидравлическое рулевое управление)

Система привода: гидравлическая или электрическая (в зависимости от модели)

Режим управления: беспроводной пульт дистанционного управления + встроенная кабина (необязательно)

Конфигурация колеса: обычно от 8 до 16 колес в зависимости от разброса нагрузки

⚙ Обзор морских конечных вагонов:
Это несущие нагрузки на обоих концах подъема, которые:

Поддерживать вертикальные структуры подъема

Носить подъемник на резиновых шинах или рельсах

Домашние механизмы

Включите приводные двигатели для движения (электрический или гидравлический)

Предложите антикоррозионное покрытие для морской среды

C. Базовая рама (система взлетно -посадочной полосы)

Это относится к трассе запуска\/поиска или Slipway, часто включая:

Бетонные или стальные рампы

Направляющие рельсы или пути для выравнивания

Дренаж и антискридные поверхности

Лодочная колыбель или посадочная платформа (необязательно)

2. Механизм подъема и подъема

1. Гантри структура
Грантовый кран состоит из большой рамки с двумя вертикальными ногами, соединенными горизонтальным лучом (также называемым поперечным или балкой). Кран установлен на рельсах, что позволяет ему двигаться вдоль дока или верфи.

Емкость 100- тонна определяется силой каркасной карки, гарантируя, что она может поддерживать тяжелые нагрузки при перемещении через объект.

2. Подъемный механизм
Подъем: механизм подъема обычно включает в себя электрическую лебедку или систему барабана. Подъемник подключен к прочному стальному кабелю или цепи, который намотан или разматывает, чтобы поднять или понизить нагрузку.

Подъемные крючки: крючок или подъемная насадка прикрепляется к лодке или судному сосуду. В зависимости от дизайна, кран может использовать стропы или подъемные балки, чтобы надежно удерживать лодку, что гарантирует, что вес равномерно распределен во время подъема.

3. Электродвигатель\/энергосистема
Работа поднятия крана работает на электродвигателях, которые управляют лебедкой. Двигатель можно контролировать через панель управления или пульт дистанционного управления, чтобы точно управлять движениями подъема и понижения.

Гидравлические или электрические системы используются для регулировки высоты гантри или перемещения его вдоль рельсов.

4. Датчики нагрузки и функции безопасности
Мониторинг нагрузки: нагрузочные ячейки или датчики часто интегрируются в кран для мониторинга поднятия веса, что обеспечивает не превышать его номинальную емкость.

Ограниченные переключатели.

Тормоза безопасности: они используются для надежного удержания нагрузки на месте при подъеме или опускании лодки, не позволяя ее падать, если в механизме подъема есть сбой.

5. Механизм движения
Движение по железной дороге: Gantry Crane движется вдоль рельсов, которые обычно устанавливаются вдоль дока или пристань для яхт. Движение крана обусловлено электродвигателями, которые контролируют скорость перемещения.

Механизм поворота: некоторые краны обладают вращающейся способностью менять угол или направление подъема, что облегчает расположение лодки для транспортировки или хранения.

6. Система управления
Операции крана обычно контролируются пользовательским интерфейсом, либо на самом кране, либо с помощью беспроводного пульта дистанционного управления.

Контроль подвеска: Многие граньские краны используют подвесную или проводную систему управления с кнопками для определенных движений, таких как повышение, опускание и перемещение горизонтально.

Дистанционное управление: беспроводной пульт - это еще один вариант, который позволяет операторам управлять краном на расстоянии, повышая безопасность и видимость.

4. Дополнительные аксессуары

Система дистанционного управления - для повышения безопасности и удобства

Система взвешивания нагрузки-мониторинг нагрузки в реальном времени во время подъема

Система камеры - улучшенная видимость для операторов

Автоматическая регулировка стропа - для разных форм корпуса

Ночная эксплуатация - светодиодные рабочие огни для условий низкой видимости

Несоответствующие шины-предотвратите повреждение поверхностей пристани для яхт

Модификации луча распределителя - для специализированных типов корпуса

Коррозионное покрытие-для соленой или влажной среды

Система фильтрации выхлопных газов - особенно для закрытых или чувствительных средств

Custom Paint Color \/ Branding - Match Marina или Company Colors

Набросок

Основной технический

✅ Преимущества 200 -тонного подъемника мобильной лодки
1. Высокая подъемная способность
Может справиться с лодками и яхтами до 200 тонн, включая крупные рыболовные суда, катамараны и роскошные яхты.

Подходит как для коммерческой, так и для развлекательной морской промышленности.

2. Мобильность и гибкость
Разработанный с резиновыми шинами и гидравлическим рулевым управлением, он может легко перемещать суда по двору или пристань для яхт.

Идеально подходит для лодок с ограниченным пространством или нерегулярной местностью.

3. Точный контроль
Оснащен беспроводным пультом дистанционного управления или управления кабиной для точного позиционирования.

Плавное подъем и снижение снижает риск повреждения корпуса.

4. Настраиваемые позиции строп
Регулируемые точки подъема (стропы) в соответствии с различными формами корпуса и размерами.

Минимизирует точки давления на тонких корпусах.

5. Эффективность в операциях
Ускоряет процесс запуска или извлечения лодок из воды.

Уменьшает ручной труд и время по сравнению с подъемом крана.

6. Универсальные приложения
Используется для технического обслуживания, ремонта, очистки, покраски, хранения и проверки лодок.

Подходит для марины, верфи, военно -морских баз и яхт -клубов.

7. Усовершенствованные функции безопасности
Системы аварийной остановки, защита от перегрузки и технология антиснабжения.

Предназначен для предотвращения несчастных случаев во время подъема или транспорта.

8. Прочность и сопротивление погоды
Построенный из коррозионных материалов для выдержания суровой морской среды.

Длительный срок службы с надлежащим обслуживанием.

200 -тонной подъемник мобильной лодки (также известный как подъемник, подъемник для лодки или гэнскую крана для лодок) - это специализированный фрагмент морского оборудования, предназначенного для подъема, транспортировки, запуска и извлечения лодок и яхт до 200 тонн. Он обычно используется на верфи, пристани, лодочных и портов.

🌊 Морские приложения
Запуск лодки и поиск из воды

Транспортировка лодок между ремонтными бухтами и водой

Позиционирование лодок на лодках или складах

Используется в:

Маринас

Ремонт кораблей

Военно -морские базы

Яхт -клубы

Производительный процесс 200- тонн подъемного подъема лодок (также известный как подъемник для лодки или морской кран) включает в себя несколько этапов, объединяя инженерные, изготовления и сборку. Вот обзор типичных шагов:

1. Проектирование и инженерия
Технические характеристики: Определите грузоподъемность, высоту подъема, расстояние в пути и другие технические характеристики, основанные на требованиях клиента.

Инженерные расчеты: проводятся структурные, механические, электрические и безопасные расчеты. Анализ конечных элементов (FEA) и моделирование нагрузки могут использоваться для обеспечения безопасности и производительности.

Дизайн: Проектируется конструкция лодочной подъемной краны, в том числе ключевые компоненты, такие как рама, система подъема, колеса, гидравлическая система, панель управления и функции безопасности.

2. Закупка материалов
Сырье: высокопрочная сталь, сплавные металлы и другие материалы.

Компоненты: электродвигатели, гидравлические насосы, клапаны, системы управления, колеса, кабели и подшипники получены от специализированных поставщиков.

3. Производство
Конструкция рамки: стальная конструкция или рама, вырезана, сварена и собрана. Эта часть подъема должна быть достаточно крепкой и долговечной, чтобы поддерживать весь вес лодки и крана.

Изготовление гидравлической системы: строится гидравлическая система подъема, которая включает гидравлические цилиндры и шланги. Гидравлическое тестирование проводится для обеспечения правильной функции.

Механическая сборка: подъемная система, включая лебедки, шкивы и крючки, собирается. Эти части работают вместе, чтобы эффективно поднять и опустить лодку.

Электрическая система: настраивается электрическая система, включая панель управления, проводку, датчики и защитные сигналы. Кран нуждается в точном управлении для безопасной работы.

4. Сборка
Интеграция компонентов: рама, гидравлическая система, механические детали и электрические системы интегрированы в конечный кран. Этот шаг требует точного выравнивания, чтобы обеспечить плавную работу.

Системы тестирования: гидравлические и механические системы тестируются индивидуально и как полная система для правильного подъема и снижения. Электрические испытания также выполняются для обеспечения реагирования системы управления.

5. Безопасность и контроль качества
Тестирование нагрузки: подъемник тестируется путем загрузки его весами, которые имитируют ожидаемый вес лодок. Это сделано, чтобы гарантировать, что подъемник работает под максимальной пропускной способностью.

Тестирование функций безопасности: функции безопасности, такие как ограниченные переключатели, кнопки экстренной остановки и системы защиты от перегрузки, протестируются для соответствия правилам безопасности.

Визуальный осмотр: подъемник проверяется на любые потенциальные дефекты или проблемы в структуре или компонентах. Это делается как производителем, так и сторонним инспекционным агентством, если это необходимо.

6. Живопись и отделка
Поверхностная подготовка: рама песочнируется или очищается для удаления грязи и ржавчины, обеспечивая гладкую поверхность для покраски.

Живопись: Защитное покрытие, обычно антикоррозивная краска, применяется к подъему, чтобы защитить его от повреждения окружающей среды, особенно если оно используется в соленой воде.

Окончательный осмотр: после живописи проводится последний осмотр, чтобы гарантировать, что все в порядке.

7. Доставка и установка
Транспорт: подъемник лодки транспортируется в местоположение клиента. В зависимости от размера подъема, это может потребовать специальных транспортных мер.

На месте сборка: если подъемник не полностью собран, окончательная сборка завершена на месте.

Установка и калибровка: подъемник установлен, калибруется и подключен к локальным источникам питания и гидравлических системам.

8. Тренировка и передача
Обучение операторов: персонал клиента обучается, как безопасно управлять краном, включая процедуры технического обслуживания.

Тестирование и ввод в эксплуатацию: окончательное тестирование проводится на месте, чтобы гарантировать, что подъемник работает плавно и безопасно в предполагаемой среде.

9. Послепродажная служба
Гарантия и поддержка: производители обычно предлагают гарантийный период для подъема. Службы поддержки доступны для любых технических проблем или потребностей в обслуживании в течение гарантийного периода.

Регулярное техническое обслуживание: обычные проверки и техническое обслуживание гарантируют, что крана остается в оптимальном рабочем состоянии на протяжении всего срока эксплуатации.

Этот процесс гарантирует, что мобильная лодка 200- тонна является долговечным, надежным и безопасным для использования при подъеме и транспортировке лодок в морской среде.
